如何更好的选择图像采集卡

随着市场上越来越多的视觉图像采集卡及配套的软件包大量涌现，选择一款非常适用于自己开发的采集卡显得尤为重要。采集卡选择到位，能让我们在之后的开发过程当中缩短开发时间，提升开发效率，实现更多的功能。因此，今天双翌根据长期的图像采集卡使用经验，为大家提供采集卡的选择流程。

在选择采集卡进行测试或者开发之前，我们需要明确自己的需求：

1、系统功能：首先要明确公司开发的系统，应实现哪些基本功能。

2、开发时限：根据项目的具体要求，确定开发周期，对采集卡的开发难易程度应以此参考。

3、开发商支持：软件包开发商是否有详尽的使用说明，能否提供足够的源代码，对方的开发人员能否及时技术支持。

4、人力资源：考虑能够参与开发工作的人力资源，包括：编程能力、视觉知识等等方面。考虑这个问题，是因为通常选用功能完备的软件包，并不一定能缩短开发时间，但却能够简化开发工作，使源程序便于优化。

5、分析软件包功能：确定软件包所提供的工具，是否能够支持系统所要求实现的功能。

明确了自己的需求之后，我们可以综合这些需求点来整体的考虑对采集卡的选择，选择最适合自己公司开发要求的图像采集卡。

一、高速相机的功能与采集卡的功能是否匹配

1、线阵扫描或面阵扫描----许多高速采集系统都是采用的面阵高速相机，因此首先要确保采集卡能支持面阵高速相机的扫描方式。

2、多分辨率支持----除了广电行业的采集系统相对来说分辨率比较固定外，其他的工业应用和图像分析方面都要求支持多种分辨率，所以是否支持多种分辨率也是非常重要。

3、异步信号。异步信号可以节省拍照时间。不过在选用具有异步信号功能的高速相机之前，首先要确定采集卡也有此功能。这一功能对于运行速度要求极高的高速摄像系统来说，至关重要。

4、多通道。多数采集卡，都可以同时处理二个以上的高速相机。

5、灯源激发：相当多的采集卡带有灯源激发功能。这不仅缩短了系统总体运行的时间，简化了编程人员的工作。更重要的在于，这一功能可以更加有效地使灯源与相机同步工作。

6、图象存储：大家已经知道，相机拍照的时间最多为40毫秒，而系统对于图象进行分析、测量的时间则要漫长得多。因此，在实际操作中，常常会出现高速相机“等待”电脑的情况。因此，一些采集卡便另设有一些内存，作为图象的缓冲区。即，在前一幅图象尚未分析完之间，接下来高速相机所传来的图象，暂时存放到缓冲区中。之后，再以先进先出的方式，逐一送至电脑内存。

二、采集卡软件包的对比

面对不同公司的视觉软件包时，哪一家公司的软件更加容易使用，即在此软件包基础上作二次开始，是否容易上手、能否缩短开发时间。

主要从以下几个方面来进行考虑：

1、开发硬件环境：此软件包在你公司所选用的电脑硬件系统下是否能正常运行。如，是否支持PCIE接口、显示卡等。

2、开发操作系统:此软件包在你们公司所选用的操作系统下能否正常运行。如，是否支持WIN7或XP，Linux等等。

3、开发语言：此软件包是否适用于你们公司所选用的开发语言。如，使用VC＋＋，VB、CPB、DELPHI等语言作二次开发，是否简单易用。

4、对比不同公司的软件包在图象处理方面的功能的优劣。

5、边缘寻找功能：边缘寻找，是图象处理中最为基本也是最为常用的工具。此功能主要以下几个参数作对比：

（1）精度：可以查阅软件包的产品介绍或是使用说明；

（2）稳定性：可使用不同图象对软件进行实际测试，如，进行GR&R测试；

（3）多样性：是否能够应付各种不同的实际情况。如，不同形状的边缘寻找，不同明暗情况下的边缘寻找等等；

（4）速度：可在统一的情况下（如，使用同一图象）对不同系统进行实际测试

6、目标定位功能：目标定位功能，是图象处理中另一基本且常用的工具。

7、图象缓冲功能：与采集卡的“图象存储”功能相似，这一功能的主要目的，是为了缓解拍照与运算时间上不同步的矛盾。与采集卡上硬件缓冲区所不同的是，这一功能纯由软件来实现。通常的概念是，在内存中开辟一固定空间，从采集卡传来的图象信号，在电脑分析完之前都会按序存在这一空间里。每幅图象地址的指针，另存在一堆栈中。图象以先进先出的方式清除。

8、实际应用功能：很多公司，为了适应越来越激烈的市场竞争，在原有的底层软件基础上，又开发出可应用于某一特定领域的软件包，以方便这一行业中的视觉二次开发商。如，半导体行业中BGA检测工具；显示器生产业中的显示检测工具；机器手行业中的系统定位工具等等。

9、接口功能：软件包是否能够方便地与其他软件或控件接口，一起运行。

其他辅助功能：除以上所讲的各功能以外。各视觉公司控制工程网版权所有，又各自开发出一些其他非图象处理的软件工具，以方便开发者使用。如，数据分析工具（SPC）、图象显示工具、画图工具等等。

10、应用系统开发时限及功能： 在对该选用哪家公司采集卡的问题上，作出决定之前。我们还要考虑公司所要开发的目标系统，要拥有哪些功能？在确定了系统这些功能之后，接下来要考虑这些功能是否要由自己来完成，还是使用采集卡公司所提供的底层软件包，等等一系列的问题。结合以上各点，选择最适合自己项目的采集卡。

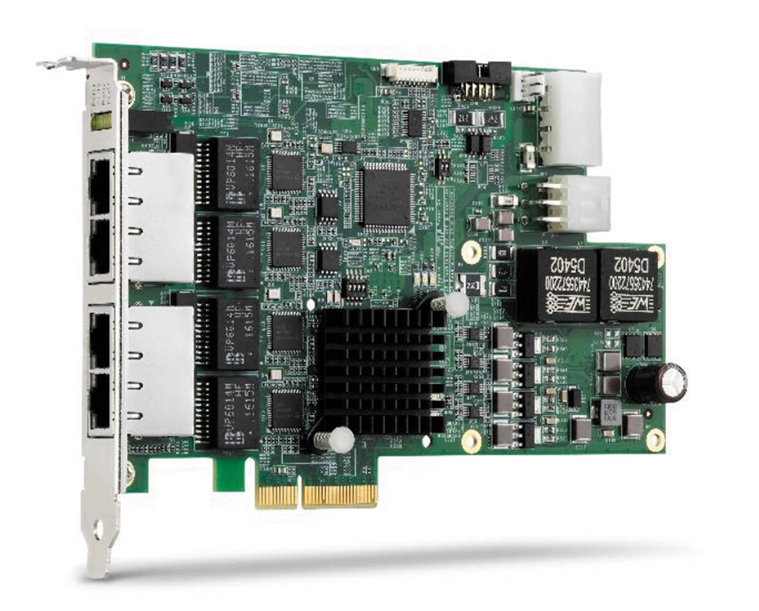

PCIe-GIE74C图像采集卡
