概述

在进行数据分析时，有时候我们需要在同一个坐标图中比较两种数据在时间序列上的关系时，由于两种数据的单位和数据并不统一，也是不同的类型的数据，因此我们不能用一个Y轴来共同衡量两类不同的数据，这时候我们就需要绘制双Y周图。

下面通过一个具体的例子来实现，首先如下图一，df是DataFrame数据结构，内容是2018年1月1日到8月30日的苹果期货主力连续合约的相关信息。目的是研究这段时间以来这个主连合约的每日收盘价以及对应的成交量，所以方便分析，需要在一个双Y轴坐标图中同时绘制出收盘价和成交量的时间序列图。

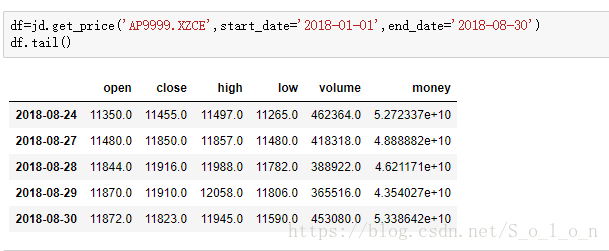

图一

图二

具体的实现代码和结果如图二所示。由代码可知，其中最关键的是ax的twinx()方法（同理的，也有twiny()方法可以共享y轴，从而绘制双X轴坐标图），其返回了一个已经画好'close'列的画图对象，并且共享x轴，然后再在这个对象的plot()方法中传入新的'volume'值即可形成新的Y轴，结果如生成的坐标图所示。
