DHCP数据包分析

一.实验目的

掌握DHCP协议的工作原理及相关数据包的结构。

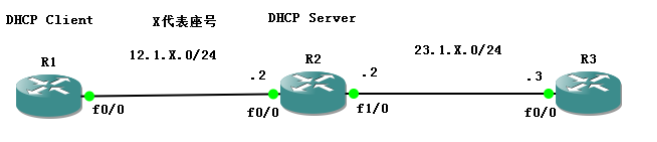

二.实验拓扑

三.实验工具

GNS3和Wireshark抓包

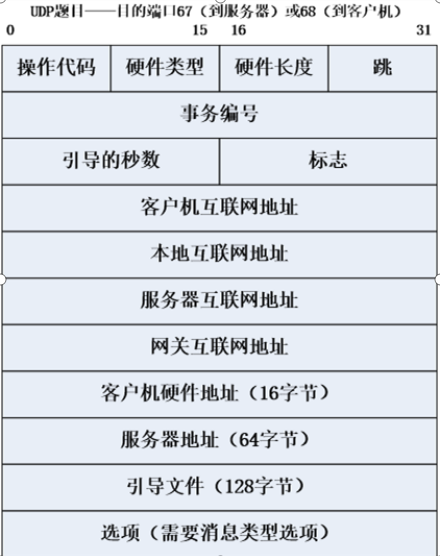

四.DHCP协议的封装格式

五.DHCP的作用和图解

1）作用：DHCP（ Dynamic Host Configuration Protocol, 动态主机配置协议），为网络中的设备提供动态IP地址信息，包括IP地址、网关、DNS等等。

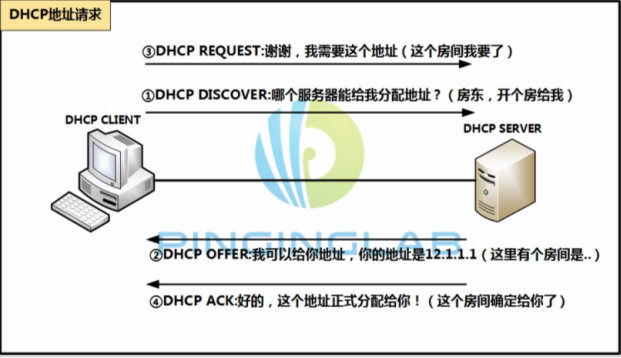

2）图解：

1. DHCP客户端首先向局域网广播发送DHCP发现分组，源IP为0.0.0.0，目的IP为255.255.255.255，
2. 接收到发现分组的服务器会从地址池拿出一个IP出来，并返回DHCP提供分组给客户端，告知本服务器能够提供地址；
3. 当客户端收到提供分组之后，会正式向服务器发送请求分组，此时服务器发送确认分组正式将地址分配给客户端。
4. 整个DHCP地址分配过程，采用广播包方式交互，若同时有几个DHCP服务器时，则客户端能够收到多个提供分组，
5. 此时客户端优先选择最快到达本地的提供<OFFER>分组，并向其发起请求，在请求分组中夹带目的服务器的IP地址，
6. 其他服务器将地址收回。

六.DHCP地址请求实验步骤

1.按照拓扑图，搭建实验环境

2.配置接口IP ，并在R2上创建DHCP地址池

R1的配置:

R2的配置：

3.开启抓包工具，抓取R1的F0/0端口的流量，并打开R1的F0/0端口，分析DCHP地址请求的4个数据包。

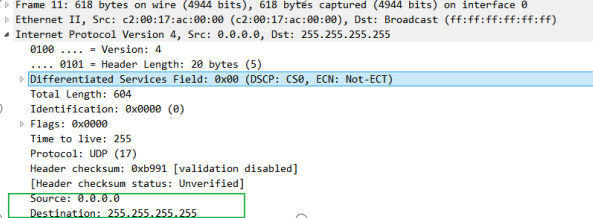

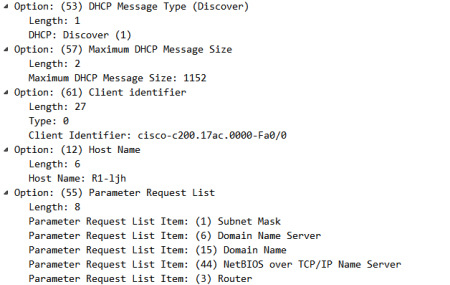

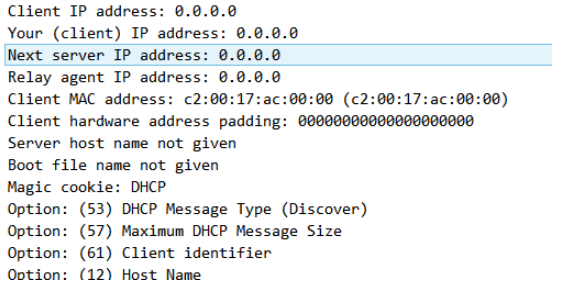

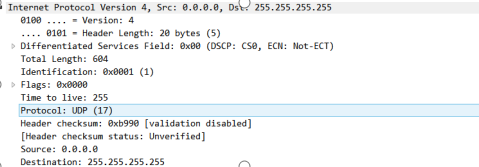

1）discover数据包

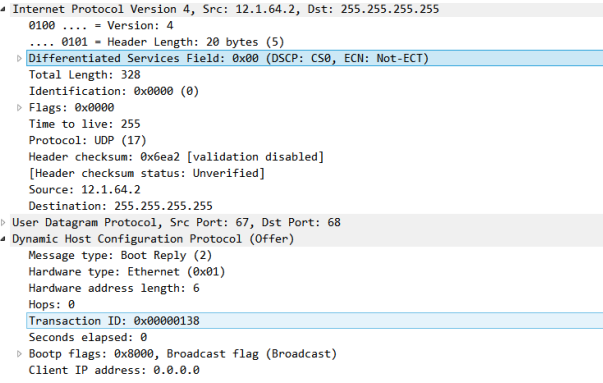

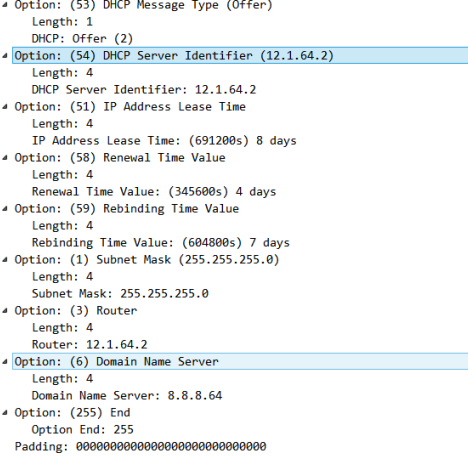

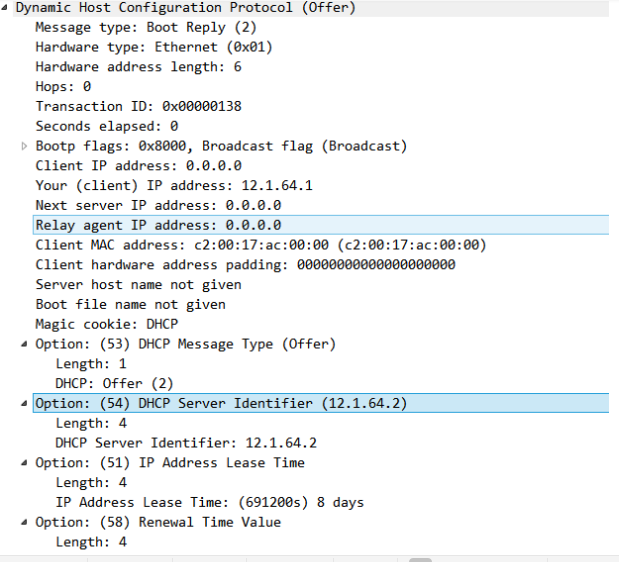

2）Offer数据包

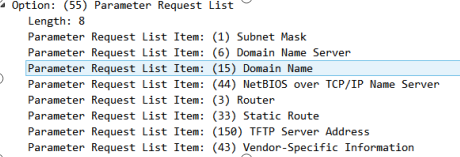

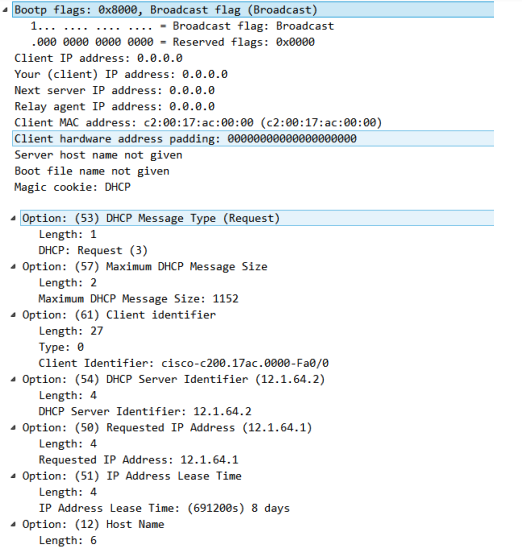

3）Request数据包

4）Ack数据包
