概述

相机校正流程(硬件)

Hessian角点检测

请看链接角点检测

goodFeaturesToTrack(gray,c,1000,0.1,5,Mat(),3,false,0.04);//Hessian强角点检测
//参数说明
//gray 输入图像
//c 输出角点坐标
//查找的角点总数
//0.1 检测到的角点的质量水平（0.01-0.1之间）
//Mat() 范围 Mat() 表示所有
//3  窗口默认为3
//false  是否开启True:Hessian角点检测 false则使用Shi Tomasi算法
//0,004	Hessian角点的k值默认为 0。004

原理opencv亚像素角点
函数：



void cv::cornerSubPix( InputArray _image, InputOutputArray _corners,
                       Size win, Size zeroZone, TermCriteria criteria )

cv::cornerSubPix(grayImg, pts, cv::Size(11, 11), cv::Size(-1, -1),
cv::TermCriteria(CV_TERMCRIT_EPS + CV_TERMCRIT_ITER, 30, 0.1));
//参数说明
//grayImg 输入图像
//pts 整数角点 由goodFeaturesToTrack函数计算出来，在函数计算结果保存在此变量中
// cv::Size(11, 11) x,y方向窗口
//cv::TermCriteria(CV_TERMCRIT_EPS + CV_TERMCRIT_ITER, 30, 0.1)
//设置结束模式：CV_TERMCRIT_EPS：小于误差阈值结束;CV_TERMCRIT_ITER 达到迭代次数结束

单应矩阵：计算相机的内外参
最小中值鲁棒算法
PROSAC

Mat cv::findHomography	(	InputArray 	srcPoints,
                                InputArray 	dstPoints,
                                int 	method = 0,
                                double 	ransacReprojThreshold = 3,
                                OutputArray 	mask = noArray(),
                                const int 	maxIters = 2000,
                                const double 	confidence = 0.995
)
//参数说明：
//srcPoints 原平面坐标
//dstPoints 目标平面坐标
//method：方法：0最小二乘法 1：基于RANSAC的鲁棒算法 2LMEDS - 最小中值鲁棒算法3 RHO： PROSAC-基于PROSAC的鲁棒算法
//ransacReprojThreshold：最大允许重投影错误阈值（仅用于RANSAC和RHO方法）该参数通常设置在1到10的范围内
//mask 掩码;可选通常由鲁棒算法（RANSAC或LMEDS）设置。
//maxIters RANSAC算法迭代次数，默认2000
//confidence 置信度 0-1

张定友标定：

通过移动相机或者平面拍摄标定板各种角度的图片，一般拍摄20张；
检测图片中的特征点；
计算理想无畸变的情况下5个内部参数和所有的外部参数；
通过最小二乘法估算，实际存在径向畸变下的畸变系数；
极大似然法，优化估计，提升估计精度；

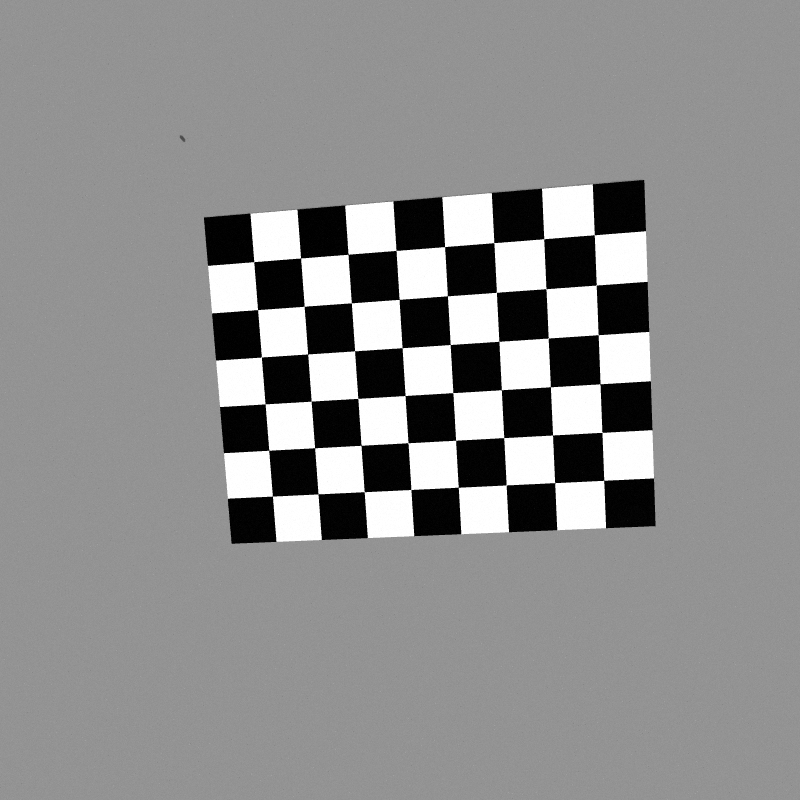

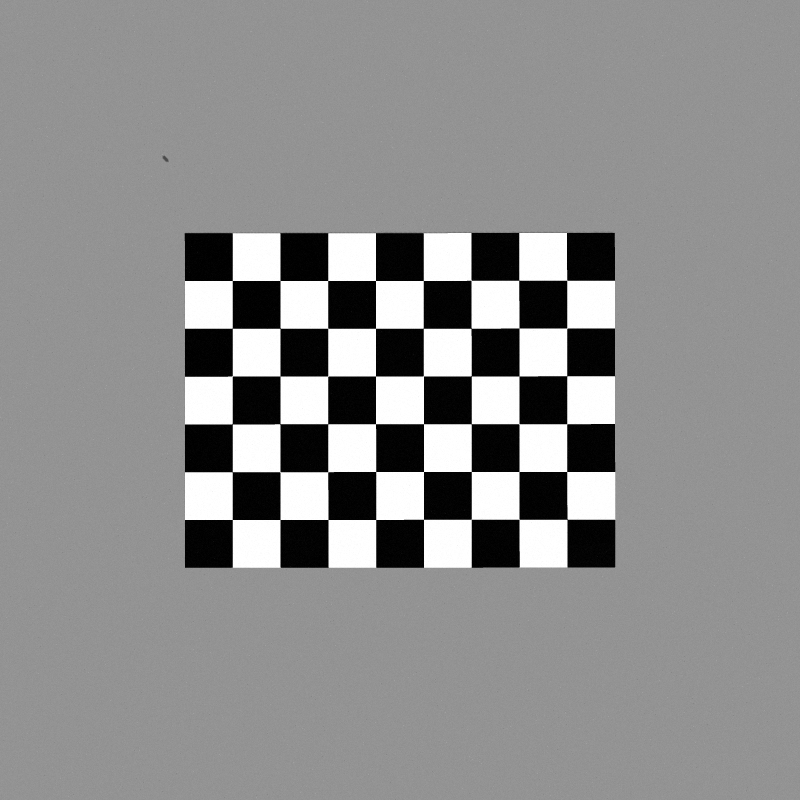

在这里插入图片描述

代码：

int main(void)
{int i;
	Mat image0=imread("image0.png");
	Mat image1=imread("image0.1.png");
	Mat imageout;
	vector<int> x,x1;
	vector<int> y,y1;
	Mat aChannels[3];Mat gray,gray1;	vector<Point2f> pts_src;vector<Point2f> pts_dst;
	Mat b;Mat c;cv::Mat d ;
	get_image_points(image0,x,y);
	get_image_points(image1,x1,y1);
	cvtColor(image0,gray,COLOR_BGR2GRAY);
	cvtColor(image1,gray1,COLOR_BGR2GRAY);
	findChessboardCorners(gray,Size(8,6),pts_src);
	findChessboardCorners(gray1,Size(8,6),pts_dst);
	cout<<pts_src.size()<<endl;
	cout<<pts_dst.size()<<endl;
	Mat h=findHomography(pts_src,pts_dst);
	cout<<h<<endl;
	imshow("image0",image0);
	imshow("image1",image1);
	warpPerspective(image0,imageout,h,image0.size());
	imshow("imageout",imageout);
	waitKey();

}
