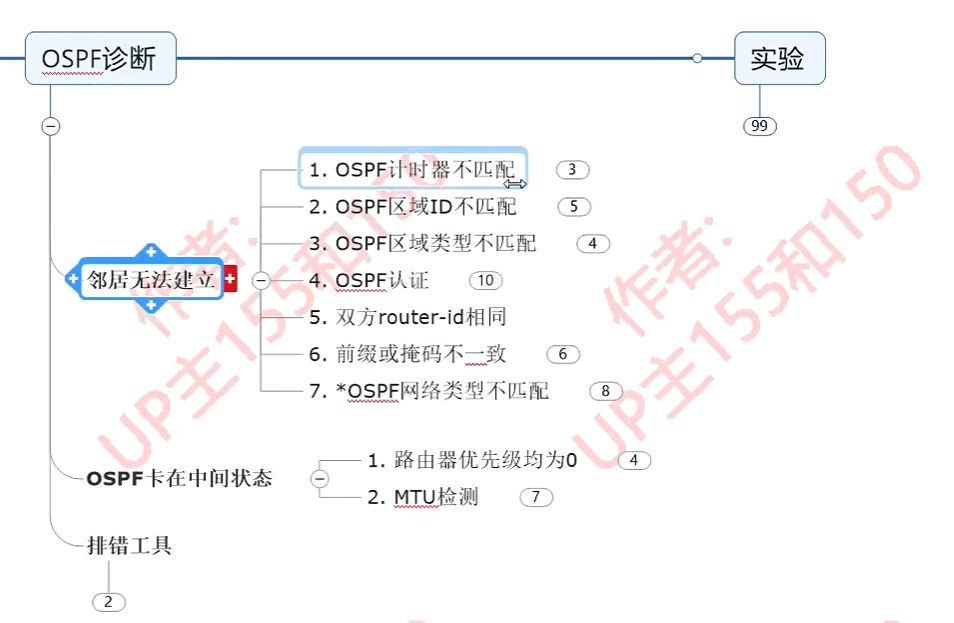

概述

一、ospf的常见错误

1.邻居无法建立

1）ospf计时器不配匹配

ospf timer hello 5

2）ospf区域ID不匹配（例如：area 0，area 1）

3）ospf区域类型不匹配（特殊区域）

4）ospf认证

认证类型、密码认证，任何一个认证地方的不同都会导致邻居无法建立

（比如认证方式不同，明文或密文，密码配了或者没配，密码不一致等）

5）双方router-id不一致

6）前缀或掩码不一致

7）ospf网络类型不匹配

1、NBMA与P2P， MA ，P2MP都无法建立邻居（NBMA只能单播，无法组播发hello包）

2、MA与P2P（能建立邻接，无法进行路由计算（没有ospf 的路由条目））

3.MA与P2MP无法建立邻居（修改hello timer，建立邻接，无路由）

4.P2P和P2MP（修改timer可以建邻接，且有路由）

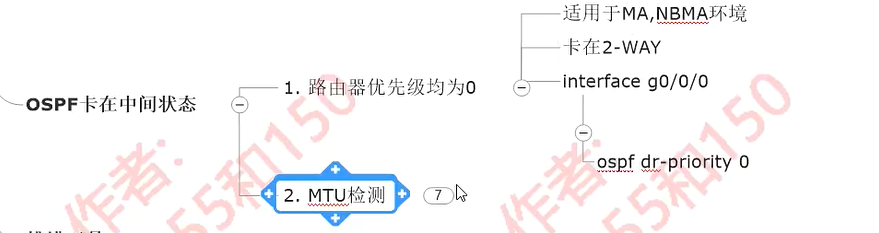

2.ospf卡在中间状态

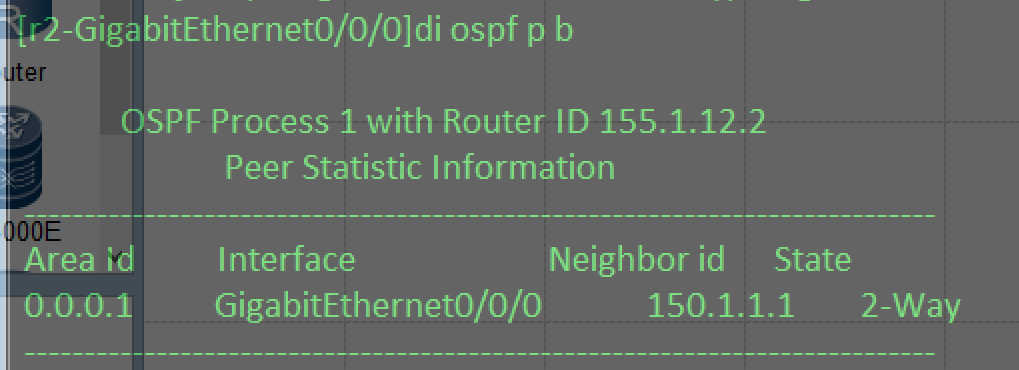

1）路由器优先级均为0

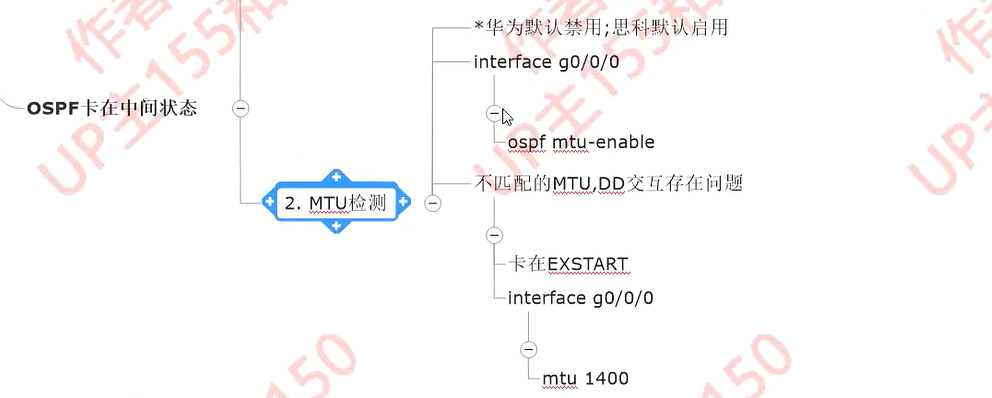

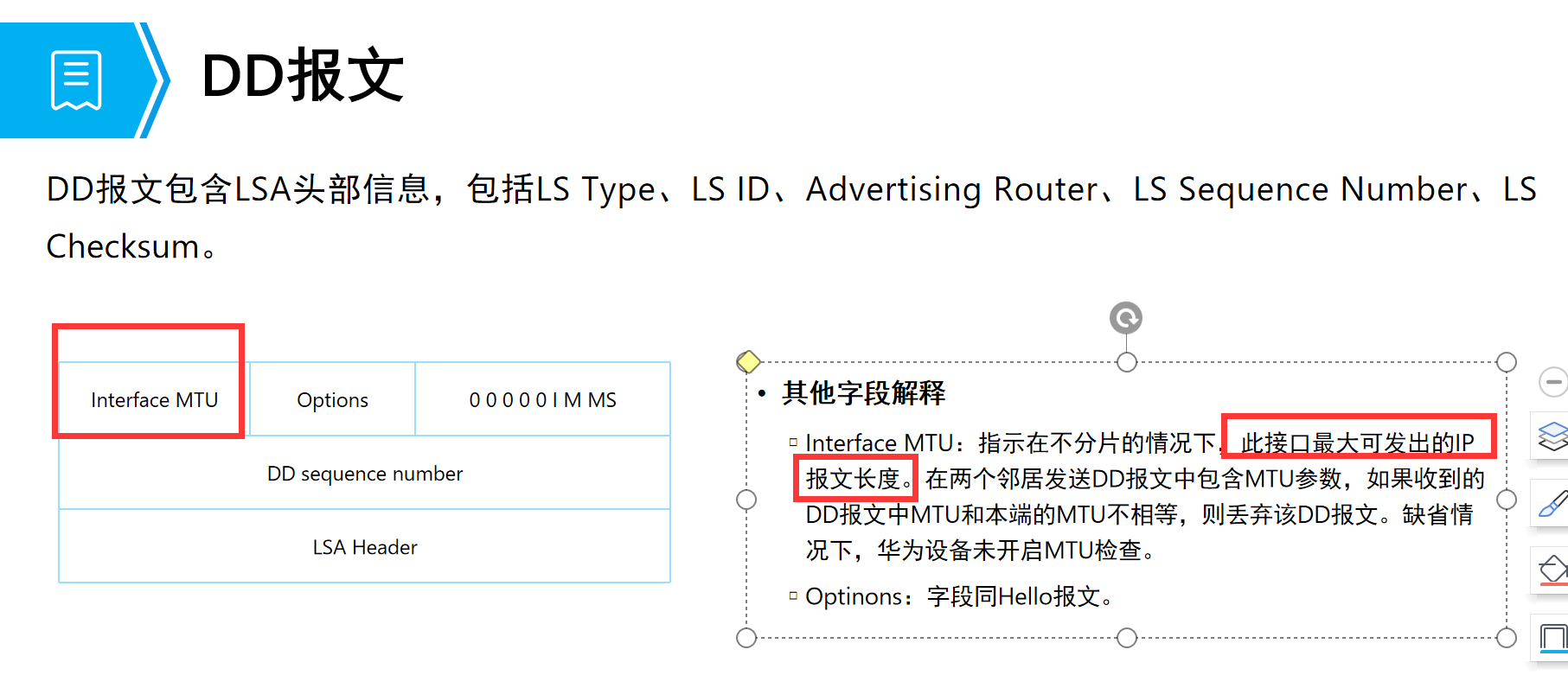

2）MTU检测

3.排错工具

display ospf error 查看ospf配置中的错误

一、ospf的常见错误

1.邻居无法建立

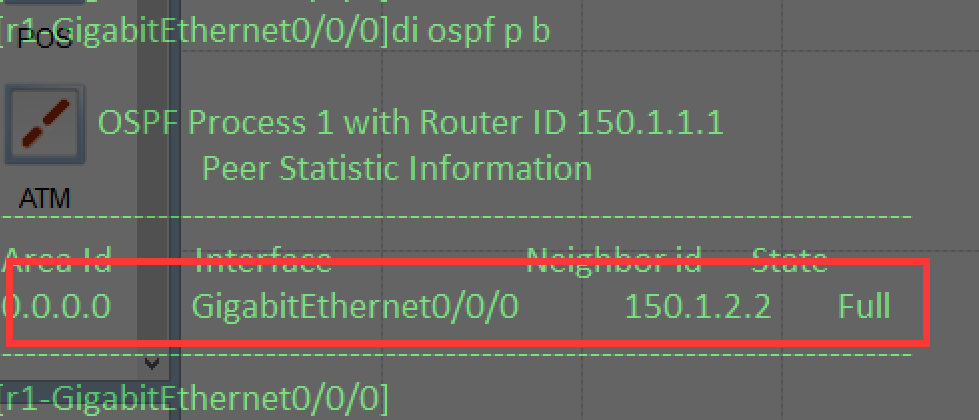

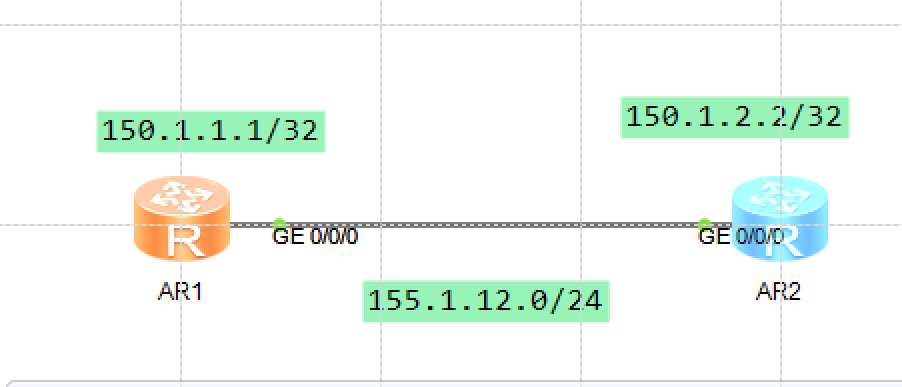

最开始，loopback 0和g/0/0都在ospf 1 area 0 里，邻居正常建立

1）ospf计时器不配匹配

ospf timer hello 5

undo ospf timer hello 取消修改的hello timer

#
interface GigabitEthernet0/0/0
ip address 155.1.12.1 255.255.255.0
ospf timer hello 5
ospf enable 1 area 0.0.0.0
#

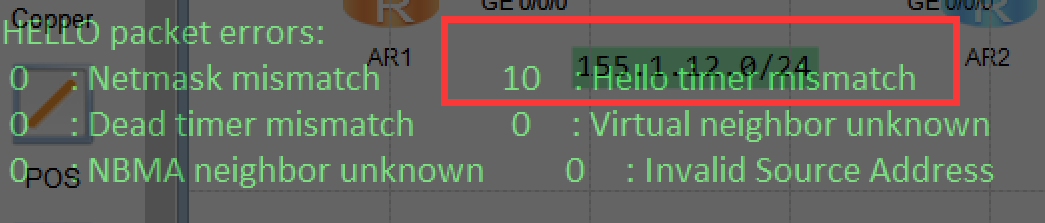

dis ospf error #查看ospf报错信息（多查几遍，错误的位置数字会增加）

发现hello timer不匹配

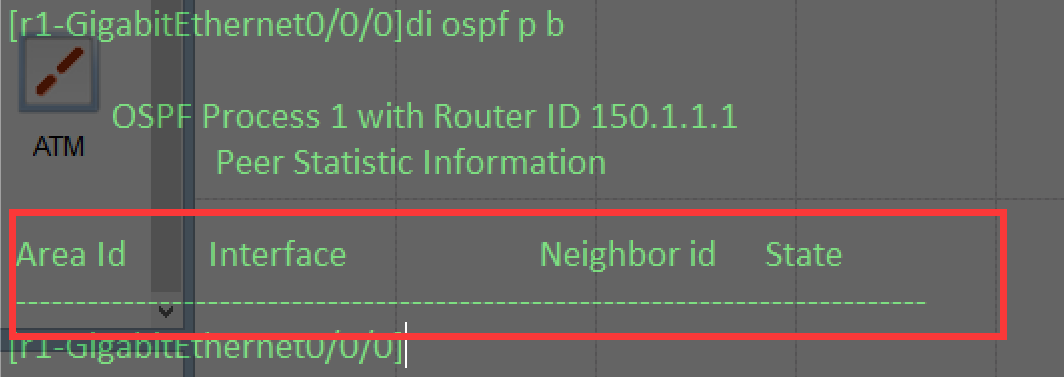

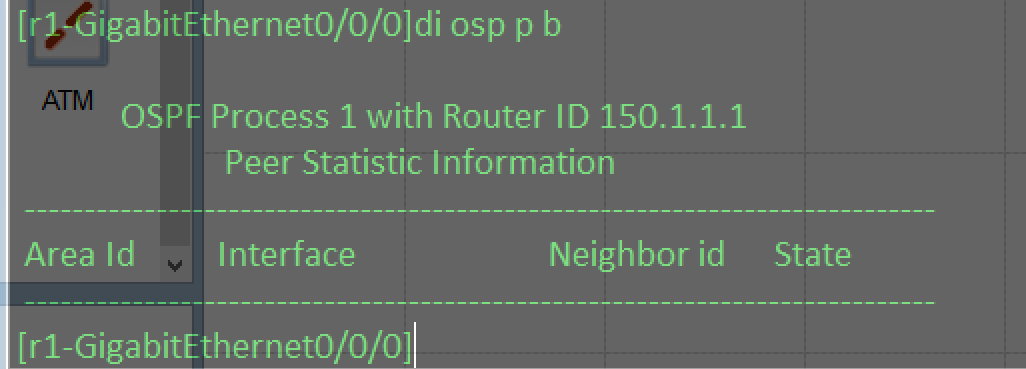

查看邻居表，呜呼凉了

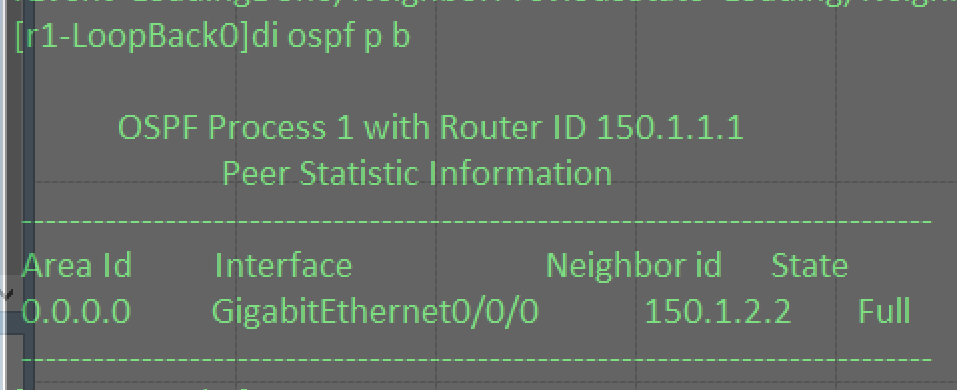

undo ospf timer hello 取消，邻居回来了

2）ospf区域ID不匹配（例如：area 0，area 1）

#
interface GigabitEthernet0/0/0
ip address 155.1.12.1 255.255.255.0
ospf enable 1 area 0.0.0.1 #改为area 1
#

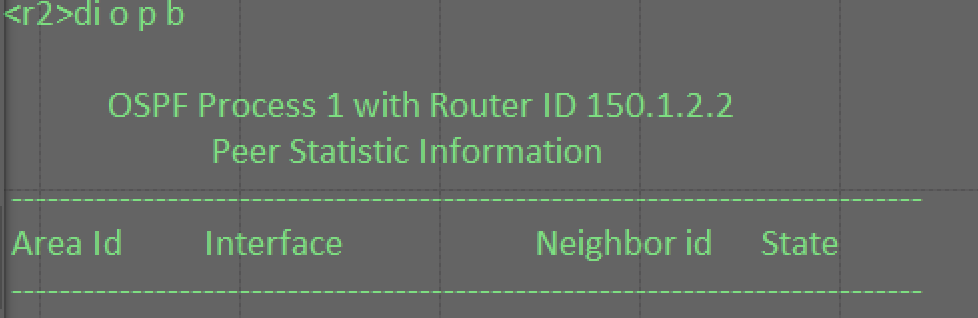

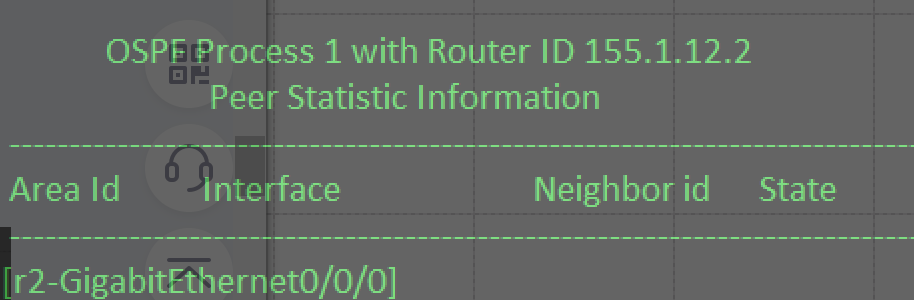

一个接口区域为area 1，一个为area 0，然后邻居就没了

3）ospf区域类型不匹配（特殊区域）

配特殊区域和不配特殊区域（邻居必凉凉）

stub 和totally stub 可以建邻居

nssa和totally nssa 可以建邻居

剩余特殊区域的自由组合也凉凉（stub与 nssa/totally nssa;totally stub与 nssa/totally nssa）

创建area 0，把两个路由的loopback 0和g/0/0都换成ospf 1 area 1

area 0.0.0.1

#
interface LoopBack0
ip address 150.1.1.1 255.255.255.255
ospf enable 1 area 0.0.0.1
#
interface GigabitEthernet0/0/0
ip address 155.1.12.1 255.255.255.0
ospf enable 1 area 0.0.0.1
#

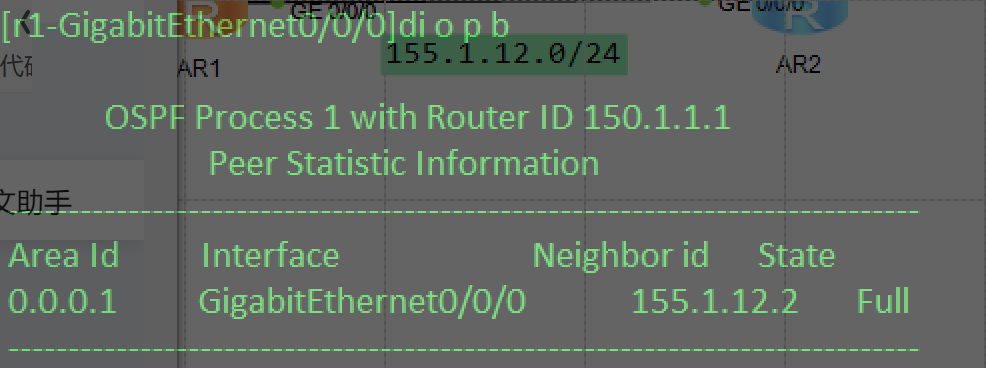

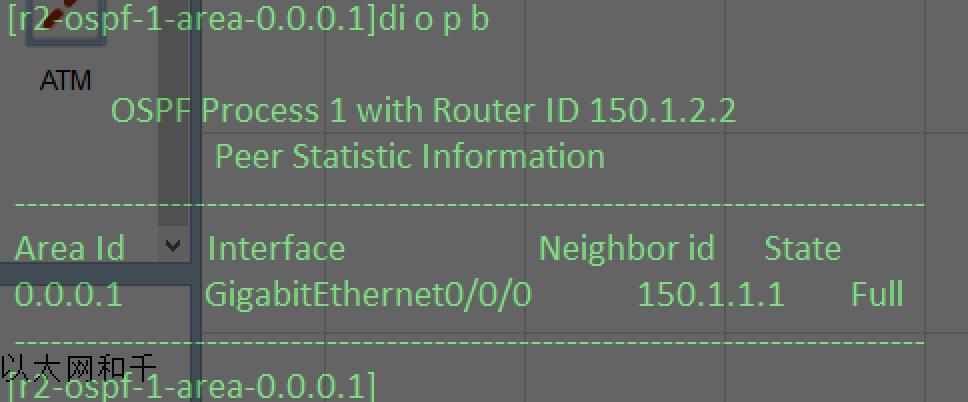

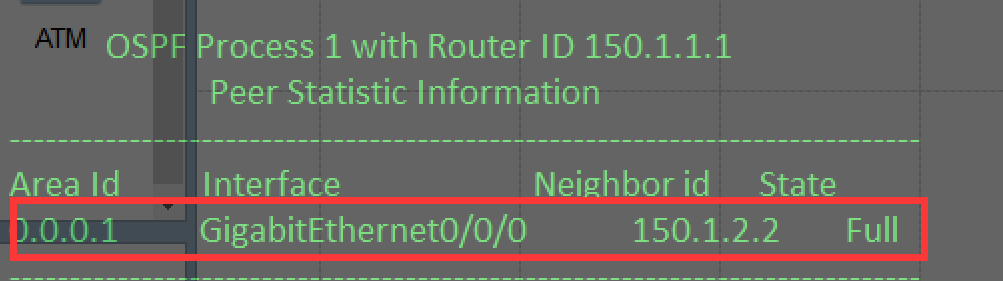

ospf邻居建立完成

1.改r1的area 1为stub区域

#
area 0.0.0.1
stub
#

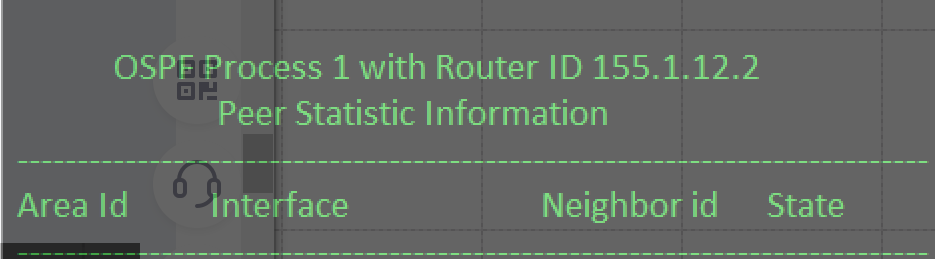

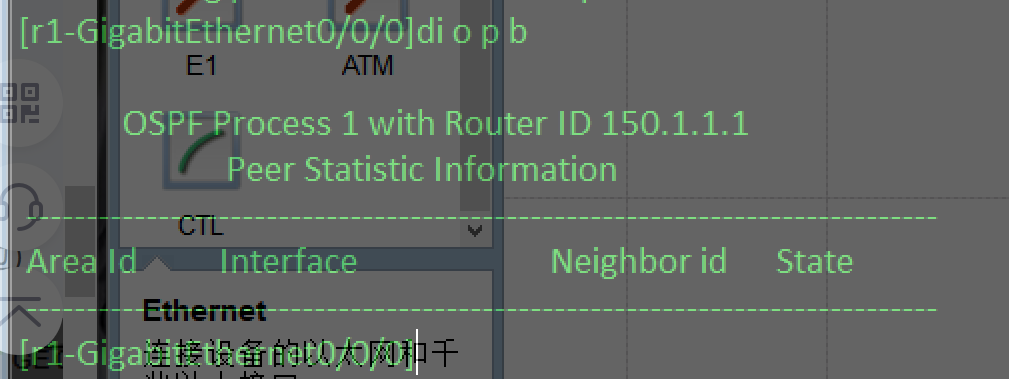

邻居立马无了

dis ospf error 查错发现extern报错也就是区域类型不一致

2.当我把r2的area 0改为 totally stub

#
area 0.0.0.1
stub no-summary
#

邻居又起来了

4）ospf认证

认证类型、密码认证，任何一个认证地方的不同都会导致邻居无法建立

（比如认证方式不同，明文或密文，密码配了或者没配，密码不一致等）

还原配置，取消特殊区域，此时所有接口都在area 1

只在r1上配置ospf明文认证

#
interface GigabitEthernet0/0/0
ip address 155.1.12.1 255.255.255.0
ospf authentication-mode simple plain huawei
ospf enable 1 area 0.0.0.1
#

依旧凉啦

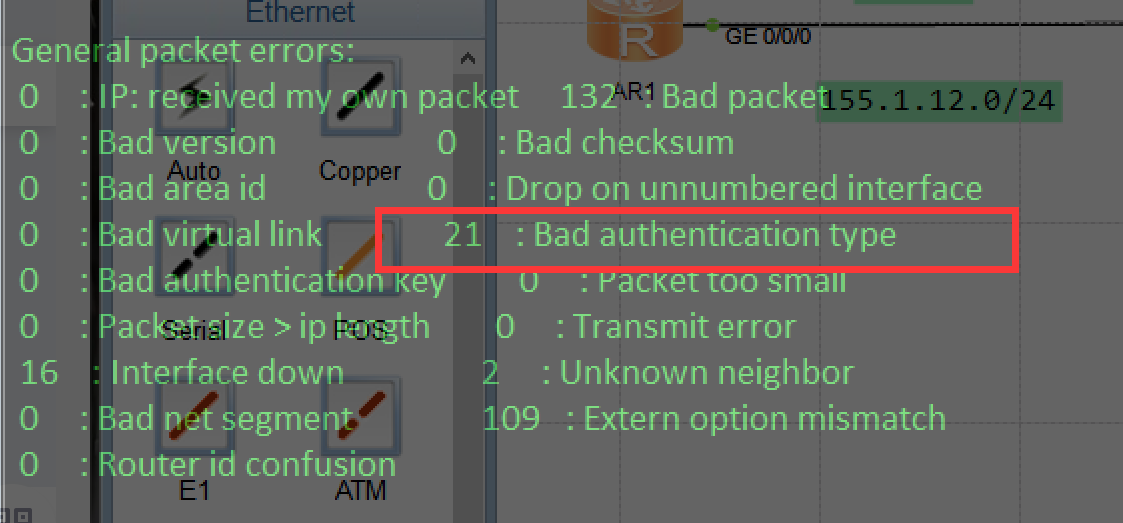

dis ospf error 查错发现，认证类型有问题（因为支配了一边）

5）双方router-id不一致

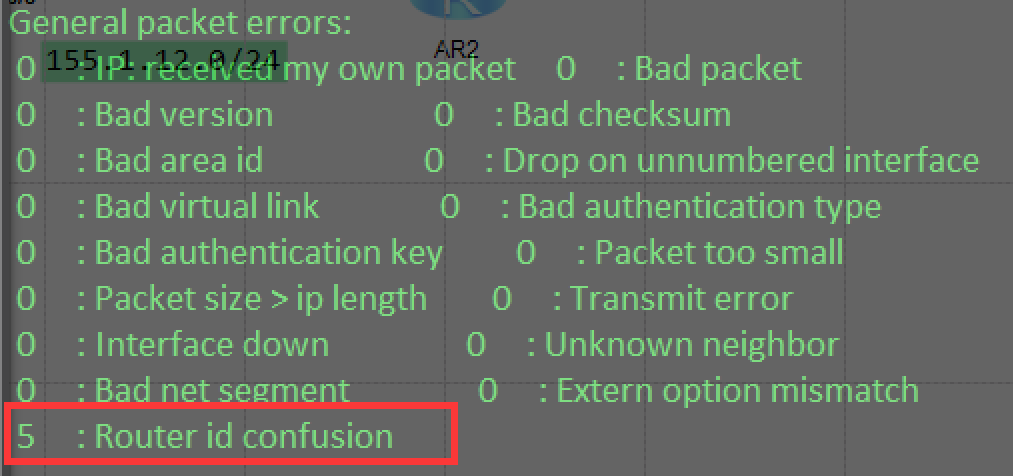

在r1上修改router-id跟r2相同，记得重启ospf进程

ospf 1 router-id 150.1.2.2

凉啦

6）前缀或掩码不一致

1.在MA网络里

将R2的g0/0/0接口掩码的24改为25

查看发现果然掩码不匹配

原因：在MA 网络里，有DR，并且由LSA 1 和LSA 2共同描述整个MA网络。其中LSA 2描述网络的前缀、掩码和成员信息，所以只有一条LSA 2描述这个掩码，所以掩码一定是一致的，斗则这个邻居无法建立。

2.在p2p网络里

在前面掩码不一致的情况下，将网络类型修改为p2p

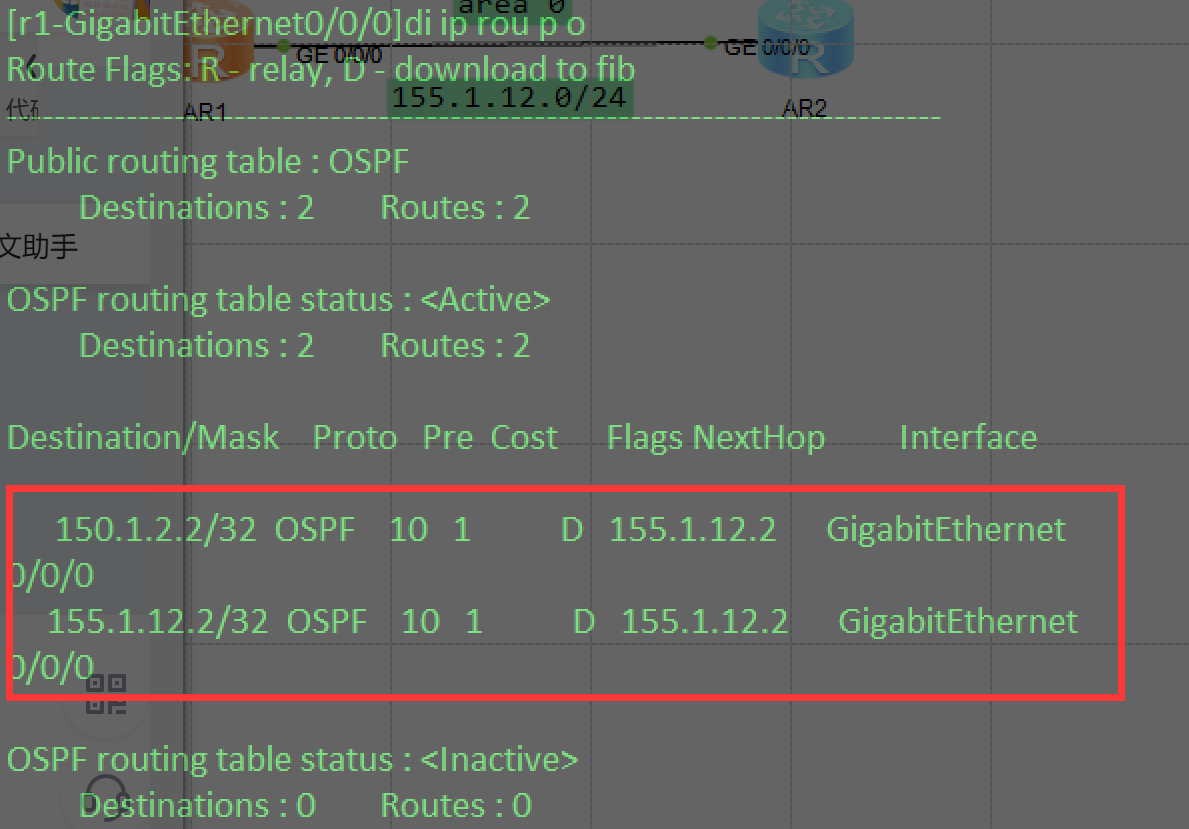

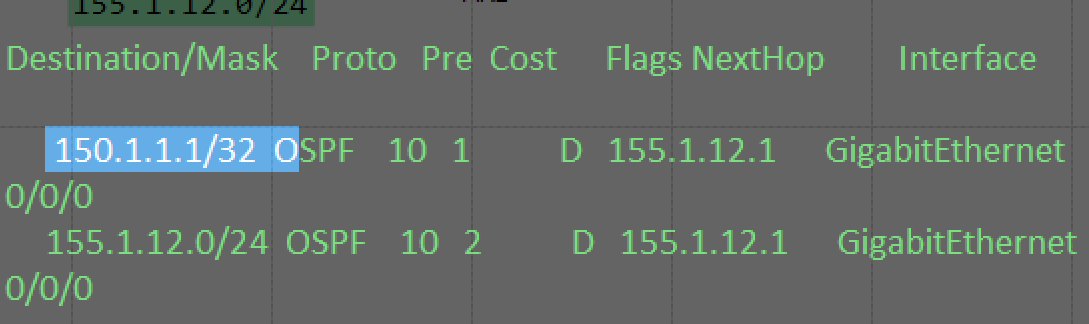

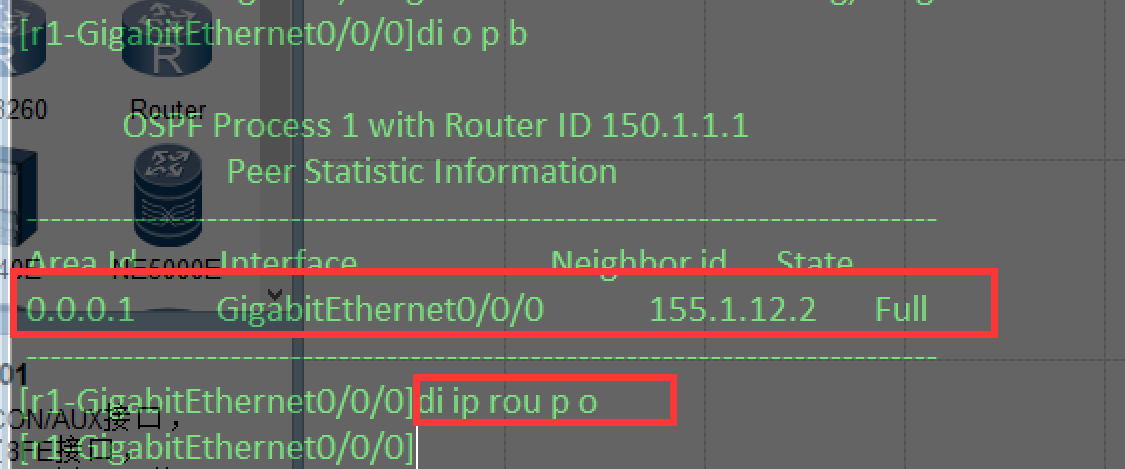

发现正常建立邻居，而且也有这个到达r1的路由，掩码不一致影响不大

原因：在P2P网络里，不存在DR，所以没有LSA 2来描述什么网络前缀、掩码之类的。所以对掩码没要求，即使两边掩码不一致也依旧不影响邻居的建立。

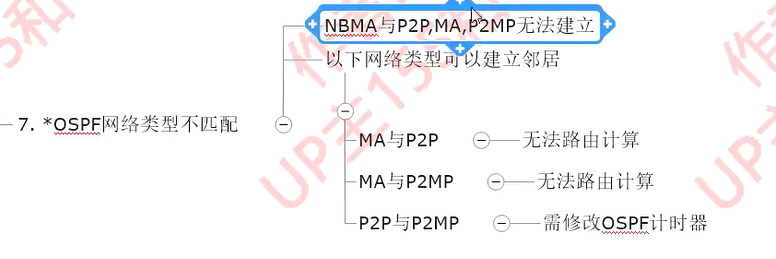

7）ospf网络类型不匹配

1、NBMA与P2P， MA ，P2MP都无法建立邻居（NBMA只能单播，无法组播发hello包）

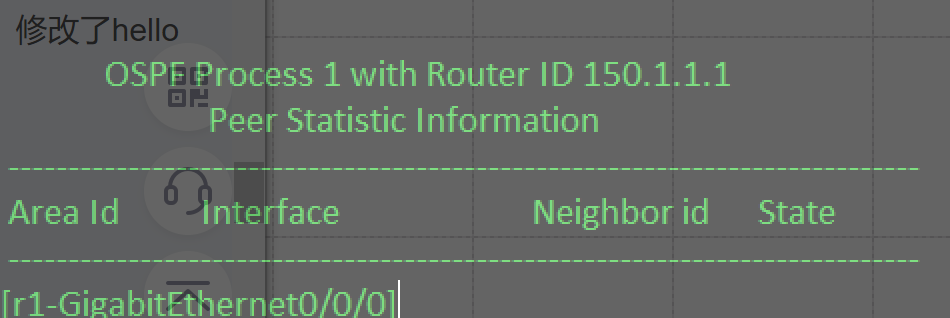

（在NBMA的网络类型下，不支持组播，所以ospf建立邻居发送的hello包无法发送（224.0.0.5广播地址），不会自动的去发现邻居了。即使手动指定了邻居，修改了hello timer也无法建立）

华为设备不能建立，思科可以。

浅试了一下：

NBMA、P2P无法建立邻居

NBMA、 MA无法建立邻居

NBMA与P2MP无法建立邻居

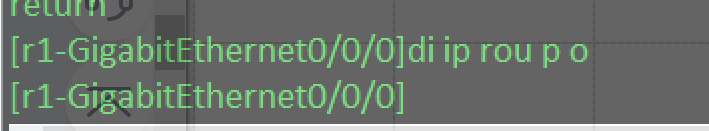

2、MA与P2P（能建立邻接，无法进行路由计算（没有ospf 的路由条目））

修改r1为p2p网络，r2为MA网络（默认broadcast）

MA：自动发现邻居，有DR的选举，hello时间10

P2P：自动发现邻居，无DR的选举，hello时间10

原因：

MA和P2P网络都是可以自动发现邻居，所以邻居建立连接是没有问题的

但是由于，MA网络有DR，P2P网络没有DR。所以在这样一个混网络类型情况下，没有来描述网络前缀和掩码的信息，所以没法计算路由。
