我是靠谱客的博主 受伤皮卡丘,这篇文章主要介绍sifo 矽昌方案,适配nor flash,现在分享给大家,希望可以做个参考。

适配flash需要对uboot、op内核分别进行适配修改

(通过flash规格书,得到ID, page 大小,block 大小,整个容量大小就可以啦)!

建议拿到设备后先保留一份旧flash启动日志,只关注uboot启动以及uboot启动后几行就够了。方便后续对比、参考。


关于flash信息

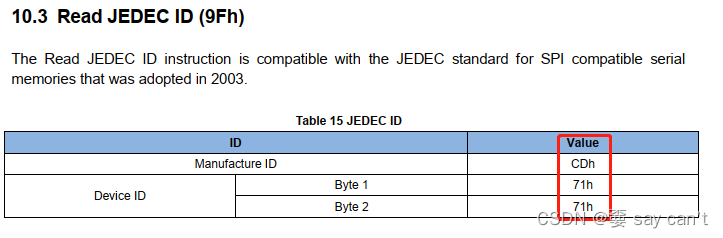

一般会写在规格书前几页,“2.Features”一栏,ID的话直接搜ID就好了(如图)
在这里插入图片描述

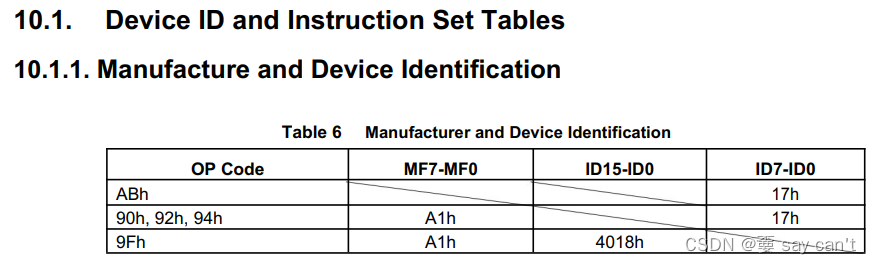

但是遇到写的比较复杂的规格书看不懂ID是什么的(如图):在这里插入图片描述
也没关系,可以通过烧录器获取ID的线索:

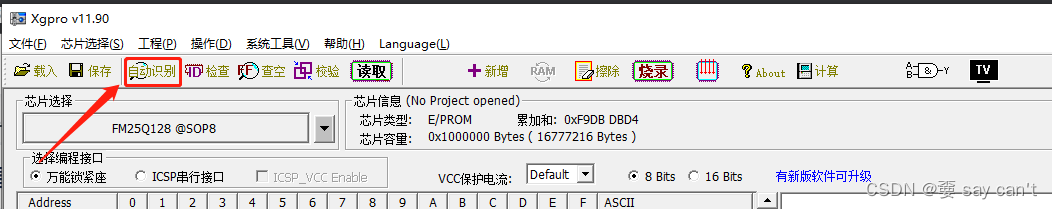

step1:自动识别
在这里插入图片描述
step2:选则符合flash丝印型号的芯片
在这里插入图片描述

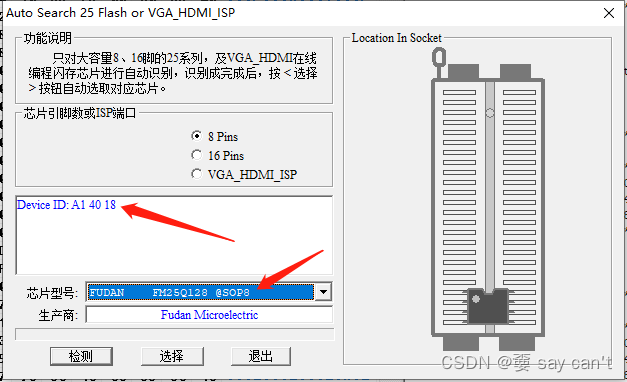

step3:这里直接显示了芯片ID(几乎所有烧录器都有)
在这里插入图片描述


uboot部分

在si-uboot/drivers/mtd/spi/sf_params.c文件中添加对应型号flash的信息
在这里插入图片描述


op内核部分

在相应位置添加falsh型号

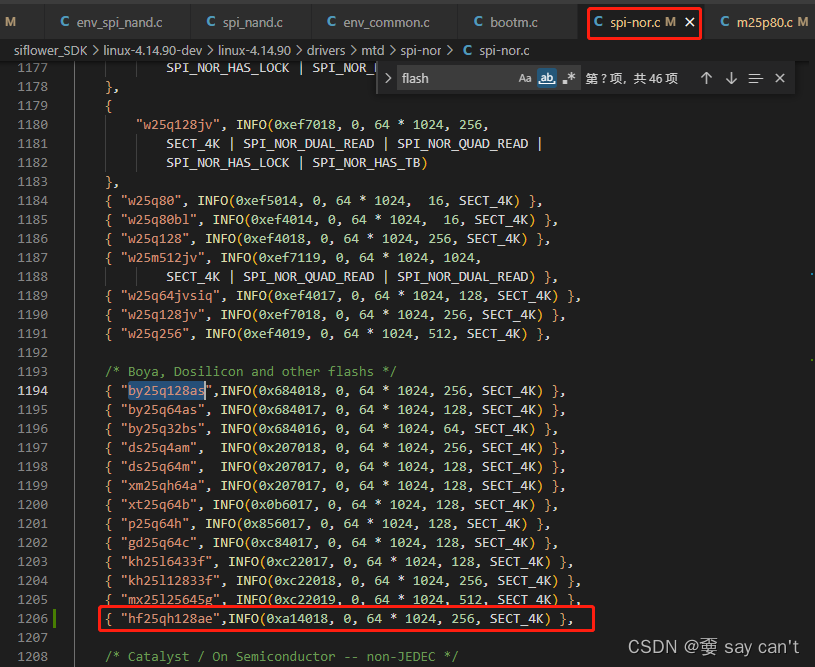

siflower_SDK/linux-4.14.90-dev/linux-4.14.90/drivers/mtd/spi-nor/spi-nor.c
在这里插入图片描述

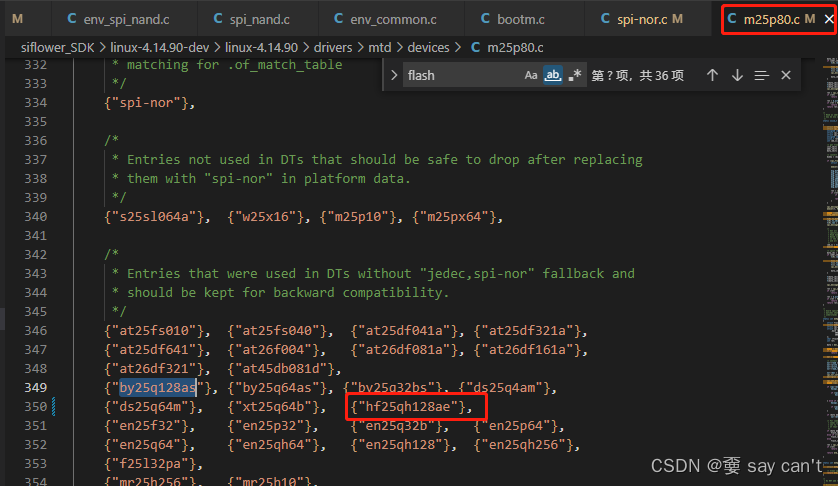

siflower_SDK/linux-4.14.90-dev/linux-4.14.90/drivers/mtd/devices/m25p80.c
在这里插入图片描述

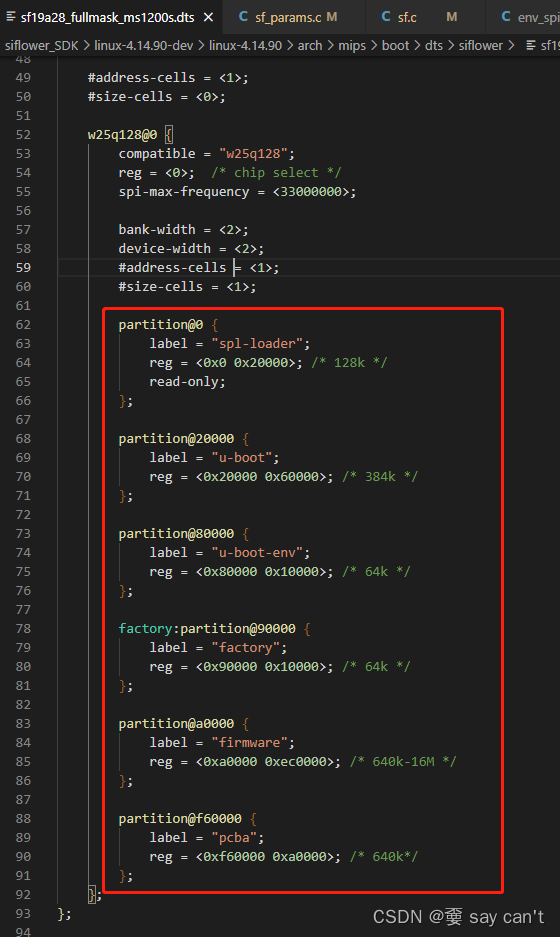

在对应设备的dts中修改flash分区信息(如果需要的话,不需要修改分区则不动)
在这里插入图片描述
最后制作烧录包,升级,完成。
