max30102替代方案

前言
由于芯片被漂亮国制裁，导致芯片价格飞涨和断货，国内很多厂商已经完成了芯片的国产化，比如曾经如火如荼的STM32现在已经被替换成国产的GD32。我司最近需要用到心率血氧传感器开发，搜全网都是美信的max30102，奈何价格实在太贵，正货还得预定。所以就一直在寻找替代方案，然后就有了这篇博文。
正文

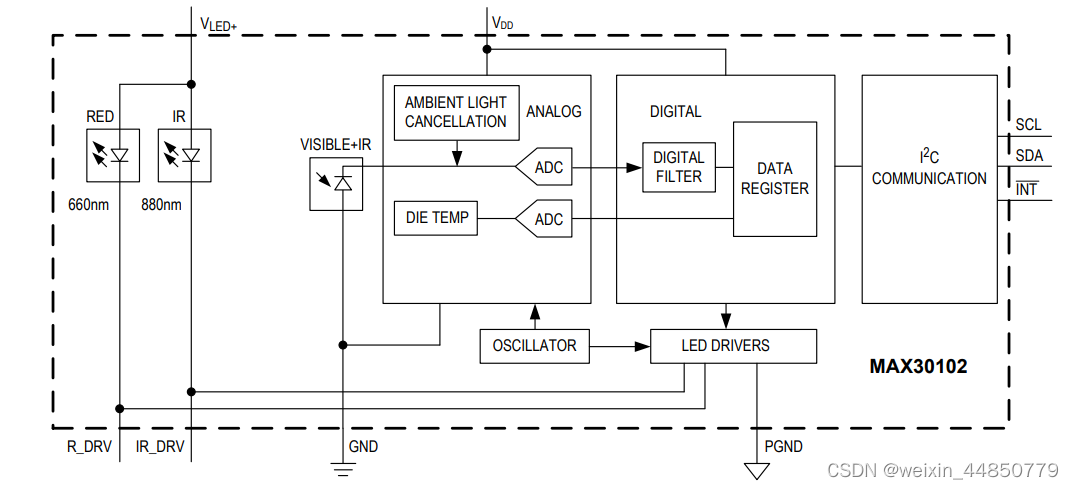

首先，既然要替代，肯定得先搞清楚max30102由哪几部分组成。下面先放上datasheet中的组成框图。

max30102 = 两个LED管（IR+RED）+ 一个PD管 + ADC + 数字滤波器 + 缓存器 + IIC通讯。
从上图我们可以把芯片分为两部分，一部分为模拟信号采集电路，通过RED和IR灯发出特定波长的光，采集人体反射回来的光，经过PD管将光信号转化为电信号，最终通过18bit ADC转换器转化为数字信号。
第二部分为数字处理电路，将ADC转换出来的原始数据进行滤波处理后放置于缓冲区内；单片机通过IIC接口读写芯片内部寄存器，读取出相应的数据；

那我们只需要找到有这两部分的电路的芯片即可。

一、光电转换模块SFH7050


该模块可实现三路发光（RED、IR、GREEN）和一路接收（PD）。

二、光学模拟前端AFE4404

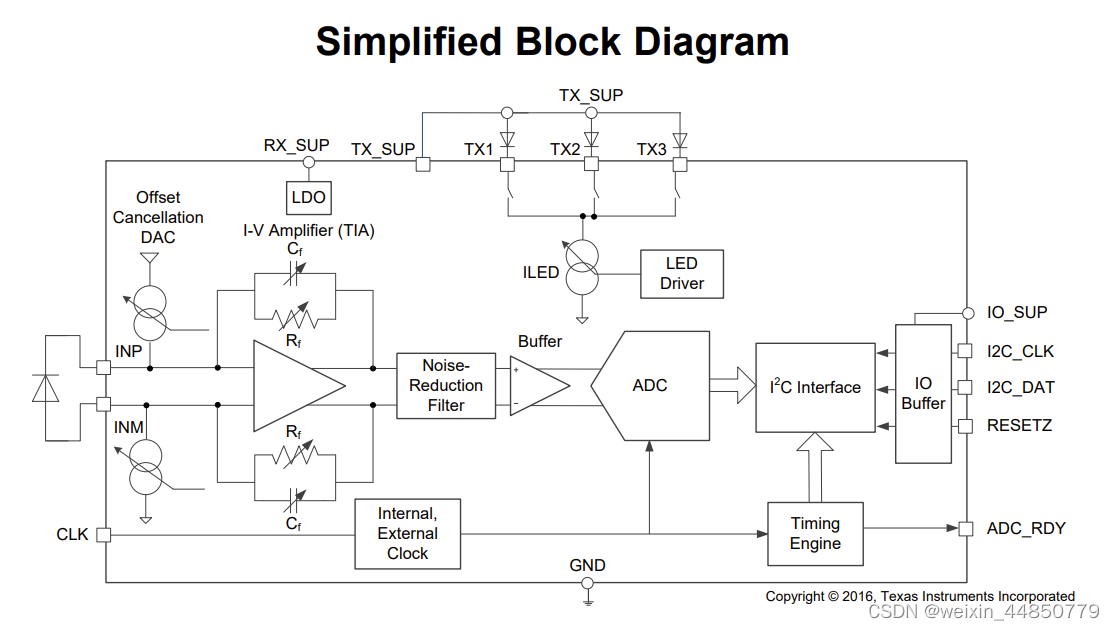

从内部结构框图，看以看到滤波器、ADC、IIC接口、缓冲器都有了。且该器件支持三个开关发光二极管(led)和一个光电二极管，和上面的SFH7050完美呼应。

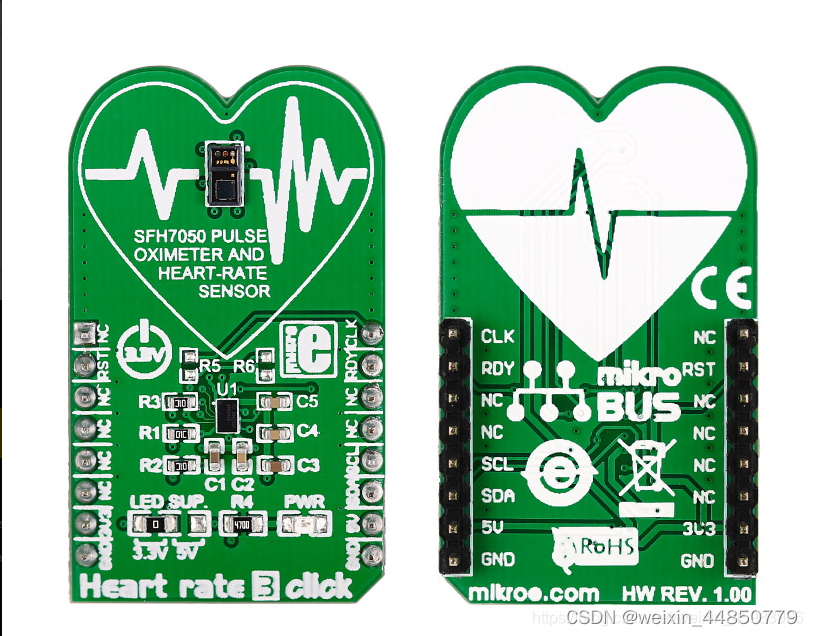

那接下来就只要按照原理图，把他们组合起来就好了。最终打板效果图如下：

当然这图是我从网上找的，我自己怎么可能掏钱搞这个呢。O(∩_∩)O哈哈~

更好的替代方案还在寻找中，说不定得找到pin to pin 的呢。这样子就不用拆分成两个部分了。就是max30102的完美替代者了。

下面附上两份手册：
1.光电转换模块SFH7050
2.光学模拟前端AFE4404
