概述

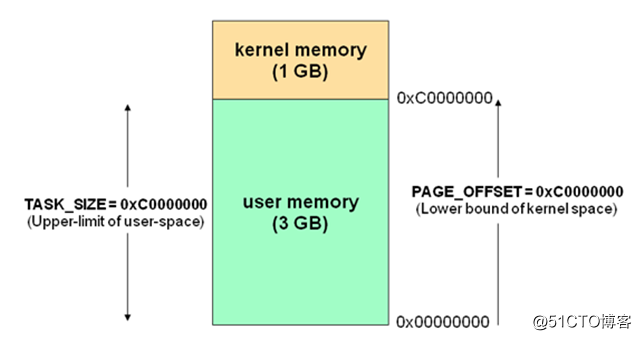

Linux内存中线性地址为4G，0~3G为用户空间，3~4G为内核空间


一、 内核空间

内核空间是3~4G的内存地址，主要用来存储高优先级的代码

在X86结构中的内核地址存在三种类型的区域：

ZONE_DMA 内存开始的16m

ZONE_NORMAL 16m~896m

ZONE_HIGHMEM 896M~

ZONE_DMA是DMA使用的页（DMA是直接路径访问，不经过cpu缓存而直接访问内存）ZONE_NORMAL是正常可寻址的页。ZONE_HIGHMEM是动态映射的页。Linux把系统的页划分为不同的区，形成不同的内存池，这样就可以根据用途进行分配了。其中还有ZONE_DMA32，他只能被32位设备访问。

其中低端内存实现了对物理内存一对一的线性映射（只有1G），高端内存用来临时存放指向其余物理内存空间的地址。


Linux内核将高端内存划分为三个部分：vmalloc_start~vmalloc_end、kmap_base~fixaddr_start和fixaddr_start~4G，可以通过alloc_page()来获得高端内存对应的页，这个函数获得的只是线性地址。高端内存映射是临时存放非线性内存地址。


物理页在Linux中的表示

Linux通过struct page结构来表示物理页，是系统内存的最小单位

<span style="color:#333333"><span style="color:black"><code class="language-cpp"><span style="color:#0077aa">struct</span> page <span style="color:#999999">{</span>
        <span style="color:#0077aa">unsigned</span> <span style="color:#0077aa">long</span> flags<span style="color:#999999">;</span> <span style="color:slategray">//flag用来表示这些页的存放状态，比如是否为脏页（总共能够表示32位，在page-flags.h中可以看到）</span>
         atomic_t  _count<span style="color:#999999">;</span> <span style="color:slategray">//_count表明这个物理页的计数，若为-1表示内核还没有用到这一页，他是调用page_count()函数来检查这个域（返回0表示空闲，正整数表示正在使用）</span>
         <span style="color:#0077aa">void</span>    <span style="color:#9a6e3a">*</span><span style="color:#0077aa">virtual</span><span style="color:#999999">;</span><span style="color:slategray">//这个用来指向该页在虚拟内存中的地址，常用作高端内存的动态映射</span>
           …
          <span style="color:#999999">}</span></code></span></span>

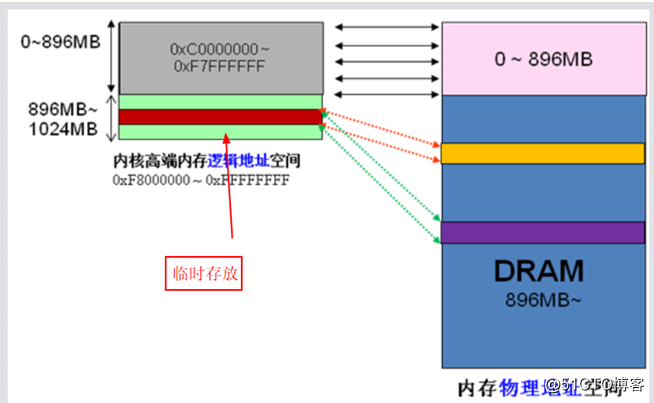

高端内存的动态映射

0~896M的内存地址称为低端内存，他们跟物理内存是一对一的映射关系。896M~1G的内存地址称为高端内存，实现的是动态映射，目的在于访问内核中一对一映射以外的物理内存。进程A申请了4G开始的内存空间，而内存只能实现0~896M的一对一映射，因此需要将这个地址临时存放到高端内存中，等进程A使用完之后再释放掉。这样就可以访问所有的物理内存地址了。

内存申请

内核中申请内存的方法有：kmalloc()、kzalloc()、vmalloc()、alloc_page()

1、Kmalloc用于申请物理内存，地址上无须连续，因此性能较快。对应的内存释放函数是 kfree()。

2、Kzalloc相对于kmalloc多了一个__GFP_ZERO标志，这个标志位会对申请到的内存内容清零。对应的内存释放函数也是 kfree()。get_zeroed_page()也是同样的效果。

3、Vmalloc用于申请虚拟内存，由于虚拟内存需要保证一定的连续性，因此性能较慢（可能造成比较大的TLB抖动）。由于对象是虚拟内存，所以申请的内存大小没有限制，通常被用来申请大内存空间。对应的内存释放函数是 vfree()。

4、alloc_page()用于申请连续的物理页，可以通过page_address()把指定的页转化成逻辑地址。

Kmalloc()和__get_free_pages()不能分配高端内存，因为这两个函数返回的是物理地址上的逻辑地址，可能还没有映射到虚拟地址上，并非page结构。只有alloc_page()才能分配高端内存

低级页的分配标志位

Linux内存管理的接口都会涉及到一个标志位，如unsigned long get_zeroed_page(unsigned int gfp_mask)。 gfp_mask是一些标志的集合，这些标志可以分为两大类：行为修饰符和区修饰符。行为修饰符表示内核如何分配所需的内存。区修饰符表示从哪里分配内存。

常见的行为修饰符

<span style="color:#333333"><span style="color:black"><code class="language-xml">标志            描述
__GFP_WAIT      分配器可以睡眠
__GFP_IO        分配器可以启动磁盘I/O
__GFP_FS        分配器可以启动文件系统I/O
__GFP_HIGH      分配器可以访问紧急事件缓冲池</code></span></span>

常见的区修饰符

<span style="color:#333333"><span style="color:black"><code class="language-xml">标志              描述
__GFP_DMA         只从ZONE_DMA分配
__GFP_HIGHMEM     从ZONE_HIGHMEM或ZONE_NORMAL分配，但会优先考虑高端内存</code></span></span>

Slab层

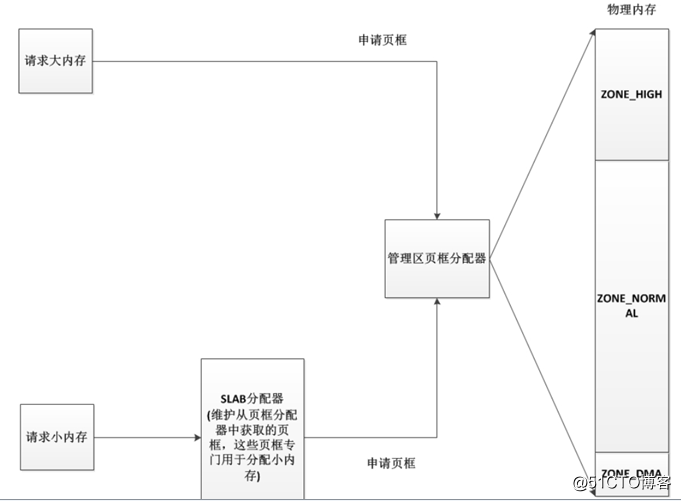

slab分配器专门用来分配小内存。其中，slab分配器将SLAB分为两大类：专用SLAB和普通SLAB。专用SLAB用于特定的场合(比如TCP有自己专用的SLAB，当TCP模块需要小内存时，会从自己的SLAB中分配)，而普通SLAB就是用于常规分配的时候。我们可以通过查看/proc/slabinfo看到slab的状态

对于kmalloc-8这些普通SLAB，都有一个对应的dma-kmalloc-8这种类型的普通SLAB，这种类型是专门使用了ZONE-DMA区域的内存，方便用于DMA模式申请内存。


在slab中，可分配的内存块叫做对象。不通的slab所包含对象的大小也不同。如kmalloc-8这个普通SLAB，里面所有的对象都是8B大小，同理，kmalloc-16中的对象都是以16B为大小。申请内存时就会依据这些对象来划分，这样做可以减小内存碎片化。其中申请的对象释放后也会回到他的slab中。

当对象拥有者释放一个对象后，SLAB的处理是仅仅标记对象为空闲，并不做多少处理，而又有申请者申请相应大小的对象时，SLAB会优先分配最近释放的对象，这样这个对象甚至有可能还在硬件高速缓存中，有点类似管理区页框分配器中每CPU高速缓存的做法。

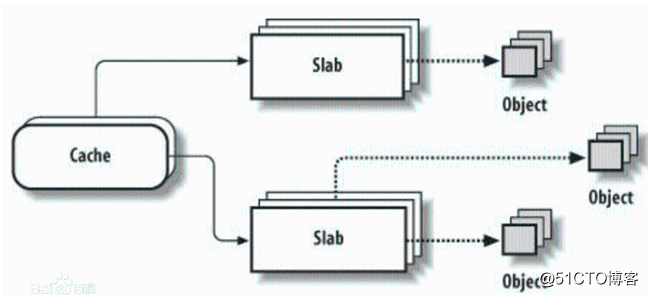

kmem_cache（slab缓存）是slab分配器的最上层。kmem_cache结构用于描述一种SLAB（比如kmalloc-8，kmalloc-16等），并且管理着这种SLAB中所有的对象。所有的kmem_cache结构会保存在以slab_caches作为头的链表中。在内核模块中可以通过kmem_cache_create自行创建一个kmem_cache用于管理属于自己模块的SLAB。Kmalloc()就是基于slab来申请的。

Slab中有三种状态：满、部分满、空。当分配内存时会优先从部分满的slab中划分。分别通过三个链表来表示：

struct list_head slabs_full;

struct list_head slabs_partial;

struct list_head slabs_free;

二、 用户空间

（详情见《linux内存管理机制——用户空间》）

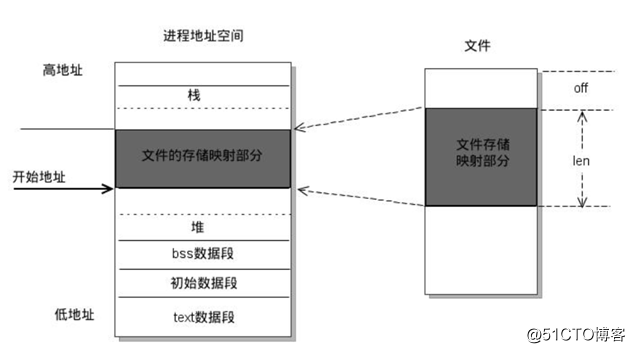

用户空间是0~3G的内存地址，主要用来存储低优先级的代码，组成如下
