在景观设计CAD绘制过程中，涉及公园、居住区等设计项目中较多用到汀步，现在向大家简述绘制汀步的快速方法，对于其他类似项目，均可举一二反三。这是汀步布置完成之后的效果，可见数量很大，如果采取一个一个移动、旋转的方法，耗时耗力，并且效果也不会很好，接下来将会向大家展示如何快速绘制这样一个cad图纸。
1、首先明确该场地所适用的汀步尺寸及汀步与汀步之间间隙，我采用的尺寸为500x500，间隙为100。
2、将需要的尺寸的汀步绘制为块，选中，按快捷键'B'，会出现块定义的界面，输入名称，以简洁为好，我的命名为“TB1”
3、勾选“在屏幕上指定”，因需要通过道路中心线来进行绘图，所以指定的基点以块的中心点为好。
4、绘制中心线，如图中红色点划线

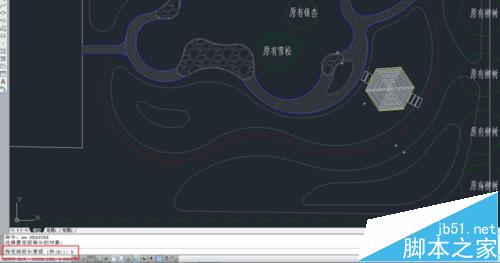

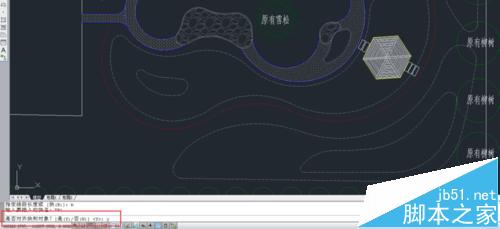

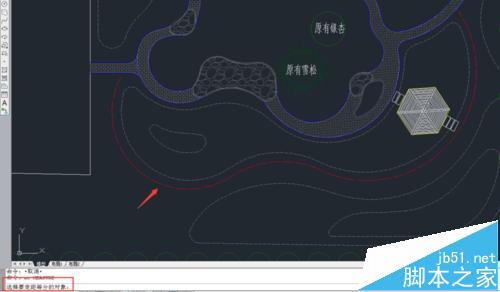

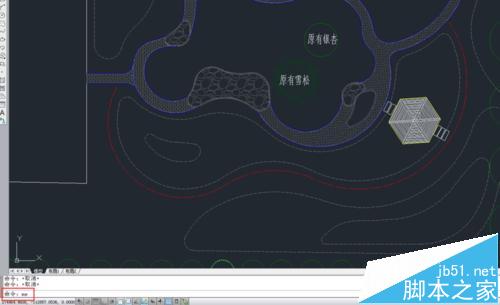

5、输入“ME”命令，确定，选择定距等分的对象，即图中箭头所指线，指定线段长度或快B,我们输入“B”,确定。输入插入的块名，即输入刚才的汀步的块名：TB1，确定，是否对齐块的对象，输入 Y,确定，指定线段长度，因为我的块尺寸为500x500，汀步之间间隙为100，所以线段长度为600，确定

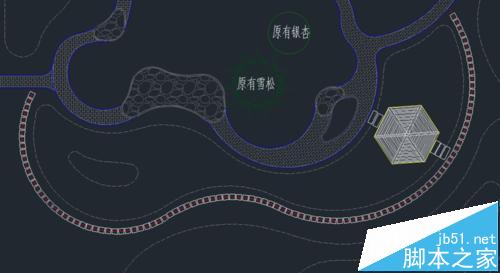

6、之后，汀步即可绘制完毕。
注意事项：执行“确定”命令需要按Enter键。不同设计汀步尺寸不一，例如居住区多采用1200x600，间隙200，我的设计中的汀步因受众不同，所以采用500x500。
