OK3568-C开发板是飞凌嵌入式新推出的嵌入式开发板，采用核心板+底板的分体式设计，基于 Rockchip RK3568 处理器设计，该处理器具有高性能、低功耗特点，功能丰富，可玩性极高。

​

OK3568-C开发板简介

OK3568-C开发板基于RK3568处理器设计，RK3568采用先进的22nm制程工艺，四核64位Cortex-A55架构，拥有独立的NEON协处理器和神经网络处理器NPU，可应用于计算机、手机、个人移动互联网，数字多媒体设备。

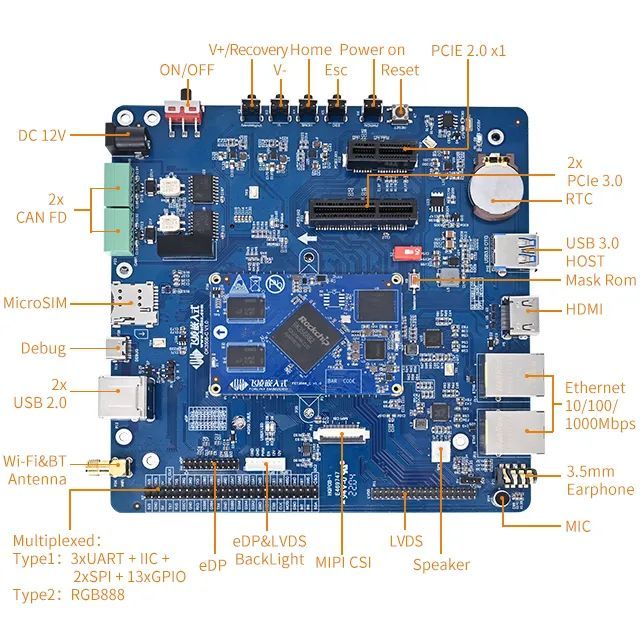

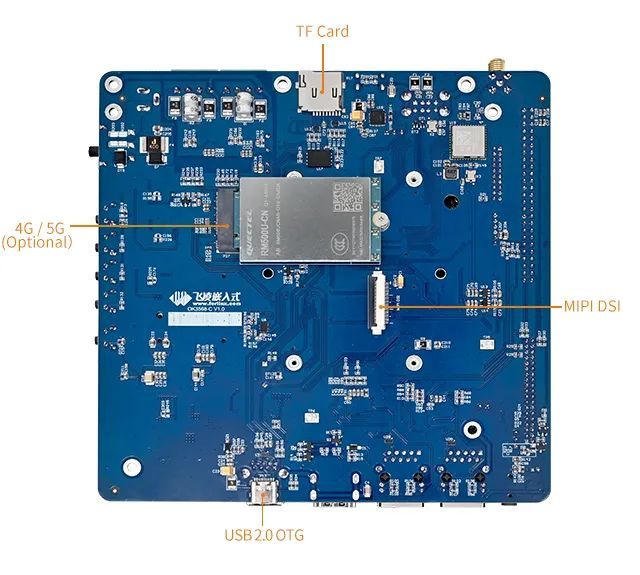

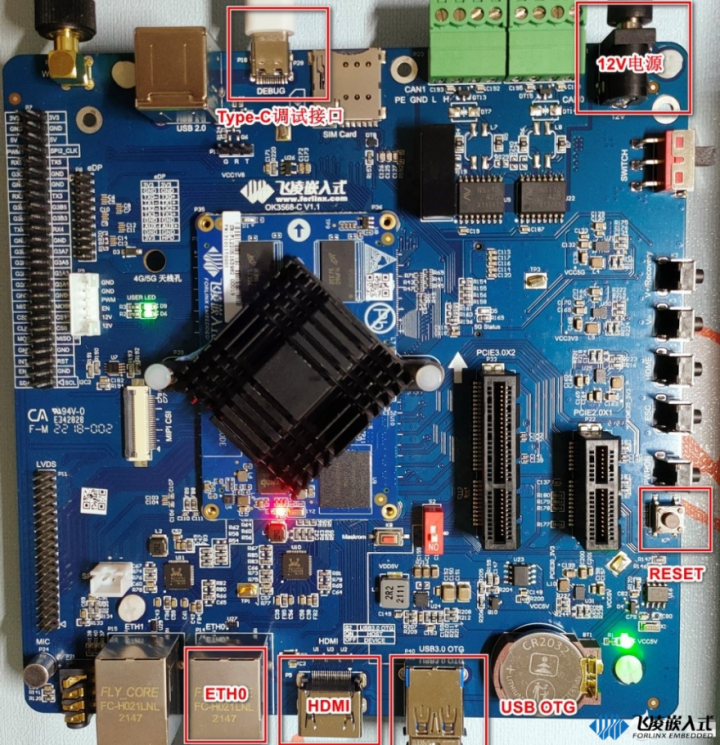

OK3568-C开发平台核心板和底板采用接插件的连接方式，板载外设资源和接口很多。

​

​

详细的功能参数以及接口请到飞凌嵌入式官网参看OK3568-C开发板的产品简介：国产化高性能处理器RK3568J - Rockchip RK3568开发板 1Tops NPU - 开发板 | arm开发板选型_linux安卓开发板-嵌入式开发板-稳定就选飞凌嵌入式 - 保定飞凌嵌入式技术有限公司

OK3568-C测试

下面对OK3568-C进行功能以及接口测试。

2.1 准备工作

在测试之前，需要准备以下材料：

1.12v2A DC 电源线

2.网线

3.Type-C数据线

4.鼠标键盘

5.HDMI线(非必须)

值得注意的是，HDMI、 MIPI-DSI、LVDS显示方式默认都打开了，可根据自己手头的显示设备选择相应的显示方式，当然，不使用显示设备也可以的。

​

2.2登录系统

进入设备的方式有很多种，如果不使用屏幕，可以使用串口和SSH登录，但是SSH登录需要先连接网络。

2.2.1 QT界面测试

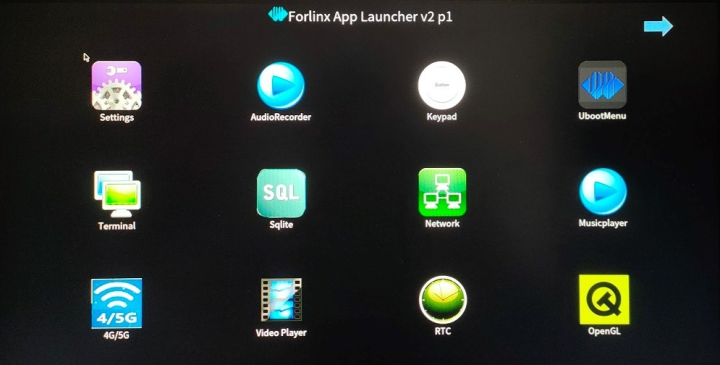

笔者这里使用的是HDMI的方式，连接设备后界面如下：

​

​

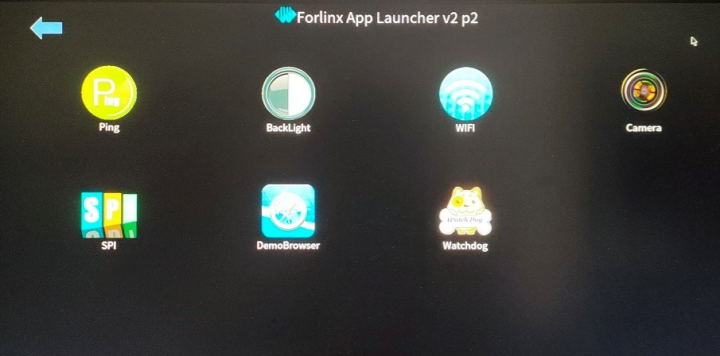

以上就是所有应用，使用鼠标就可打开相应功能界面，主要有硬解码、Camera、OpenGL、音频、网络(以太网和WIFi)、UART、SPI等功能，这些操作都很简单，具体方式请参看《OK3568-C_Linux用户使用手册》，笔者不再赘述了。

2.2.2串口登录

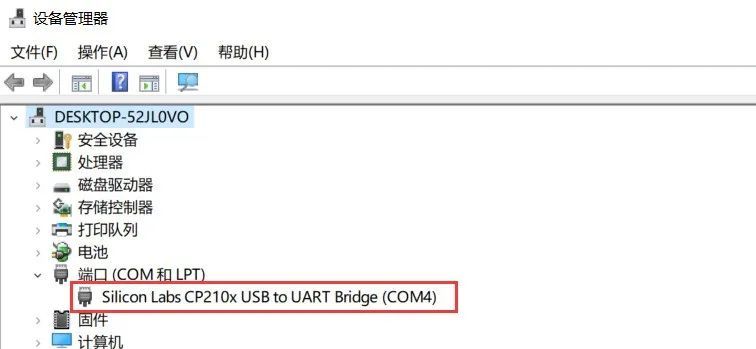

将Type-C 的调试串口接到PC，如果串口驱动没有问题，在设备管理器可看到串口号。

​

值得注意的是， 在使用串口登录前，先安装串口驱动，串口芯片是CP201x，笔者的电脑已经安装过了。

接下来就可使用终端工具登录系统，笔者这里使用的是Xshell，当然也可使用其他的工具，比如putty。

登录成功后打印信息如下：

串口设置：

波特率 115200、数据位 8、停止位 1、无校验位、无流控制。

2.2.3 SSH登录

在使用之前，需要事先连接网络，笔者这里使用的是以太网，事先需要使用串口的登录，然后输入以下命令查看IP地址：

# ifconfig

​

也可修改网络 IP地址 ，使用以下命令：

# ifconfig eth0 192.168.101.5

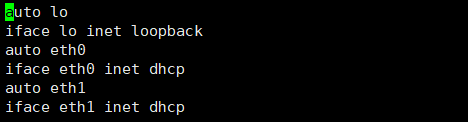

当然啦，如果已经将以太网配置成DHCP模式，那么在只要插上网线就会得到一个IP地址。修改/etc/network/inteRFaces文件即可，修改内容如下：

​

然后就可使用ifconfig查看IP。

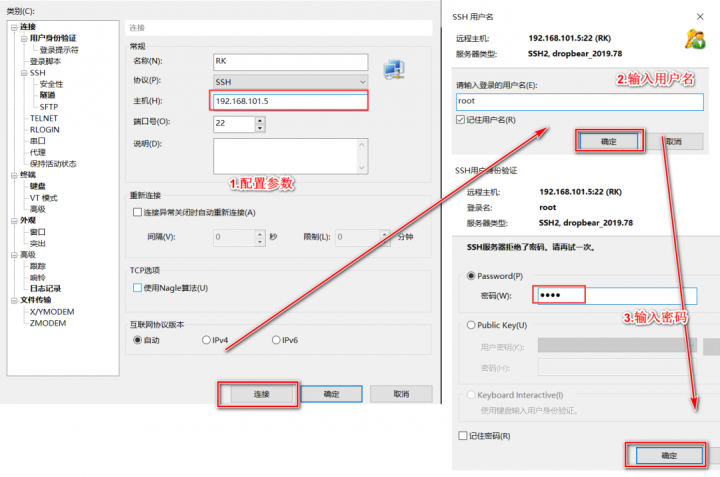

接下来就可使用SSH登录系统了，还是可以使用Xshell等工具，当然也可在ubuntu系统中使用SSH登录。

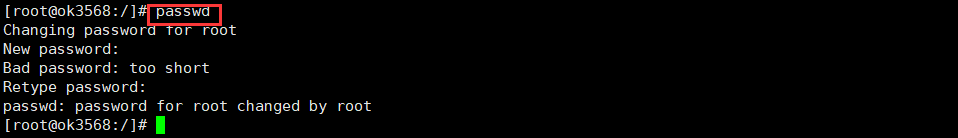

值得注意的是，登录用户和密码默认都是root，如果忘记密码可以通过串口登录进系统，使用passwd修改。成功登录打印信息如下：

​

和使用串口登录一样。

2.3测试

2.3.1系统信息

1.硬件检测

# dmesg #检测硬件的boot启动信息，也就是系统启动的log信息。

2.查看内核和CPU信息

# uname -a

#系统概述

​

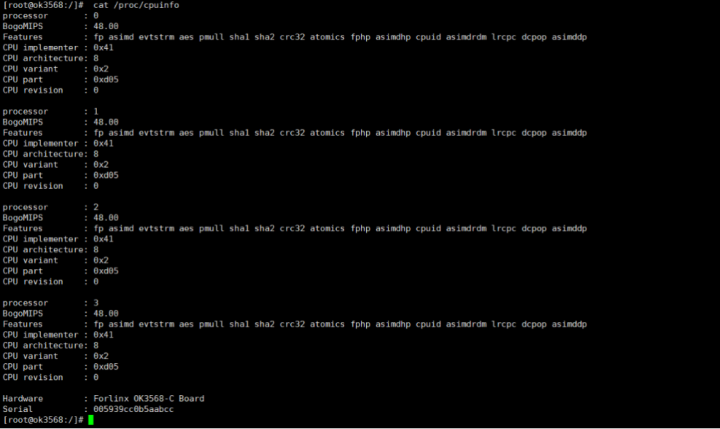

# cat /proc/cpuinfo

# CPU信息

​

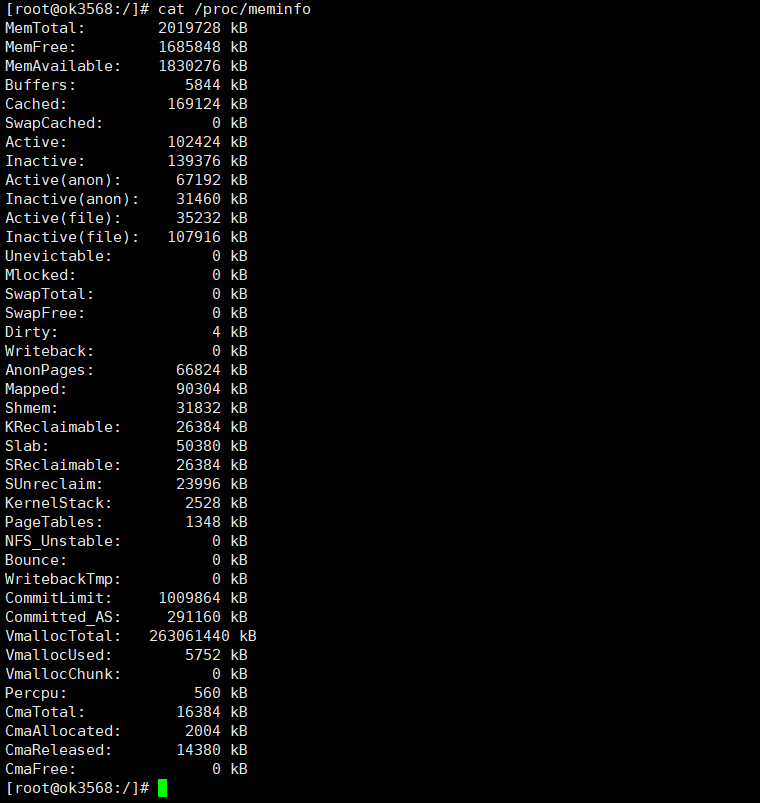

3.查看内存信息

# cat /proc/meminfo

#内存参数

​

# free -m

# 内存使用情况(-m for MB)

​

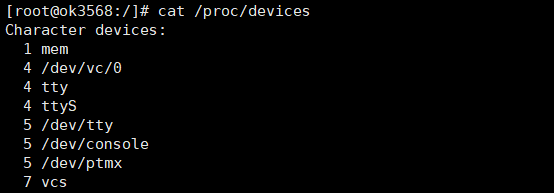

4.设备信息

# cat /proc/devices

# 显示设备以及对应的设备号

​

2.3.2 存储设备速度测试

1.DDR读写测试

OK3568-C的内存是使用镁光的D9WFH DDR4，读写速度测试命令如下：

读速度测试：# bw_mem 100M rd

写速度测试：# bw_mem 100M wr

​

读写速率分别为5257.07MB/s、1526.48MB/s。

读写速度还是可以的。

2.eMMC读写测试

OK3568-C使用闪迪的eMMC，读写速度测试命令如下：

读取测试：

# time dd if=/test of=/dev/null bs=1M

写入测试：

# time dd if=/dev/zero of=/test bs=1M count=500 conv=fsync

​

读写速率分别为1.5GB/s、77.0MB/s。

3.TF 卡测试

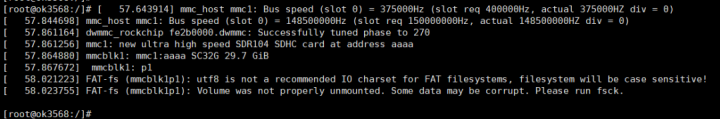

将 TF 卡插入开发板底板上的 TF 卡插槽，终端打印信息如下：

​

默认情况下 TF 卡挂载到文件系统 /run/media/目录

​

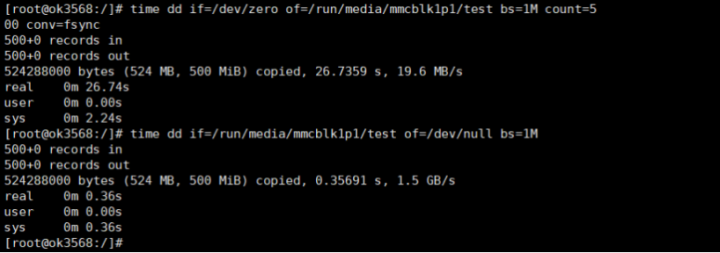

写入测试：

# time dd if=/dev/zero of=/run/media/mmcblk1p1/test bs=1Mcount=500 conv=fsync

读取测试：

# time dd if=/run/media/mmcblk1p1/test of=/dev/null bs=1M

​

读写速率分别为1.5GB/s、19.6MB/s，当然啦，不同品牌的TF卡速度会有差异。值得注意的是，先要进行写测试再进行读测试。

4.USB 2.0/USB3.0

OK3568支持两个USB2.0和一个USB3.0接口，用户可以在任何一个板载USB HOST接口上连接USB鼠标、 USB键盘、 U盘等设备。

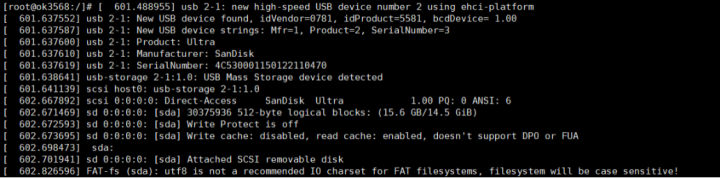

下面先测试USB2.0的接口，插入U盘，打印信息如下：

​

首先查看U盘设备：

# ls -l /run/media/

​

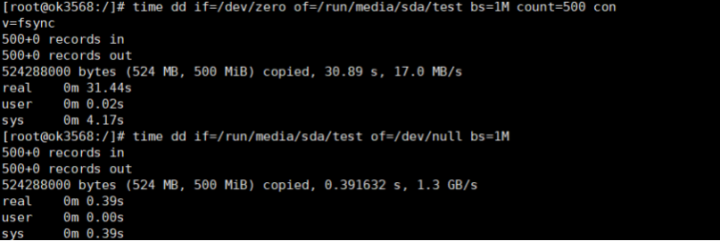

写入测试：

# time dd if=/dev/zero of=/run/media/sda/test bs=1Mcount=500 conv=fsync

读取测试：

# time dd if=/run/media/sda/test of=/dev/null bs=1M

​

当然，不同种类的U盘也会影响读写速度。

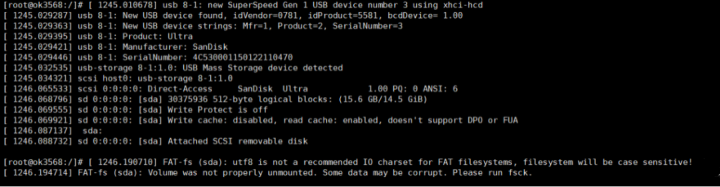

下面测试USB3.0的接口，USB3.0和OTG复用，通过拨码开关切换使用，使用USB3.0接口时请确认拨码开关在ON位置，插入U盘后，打印信息如下：

​

首先查看U盘设备：

# ls -l /run/media/

图片上传失败

​重试

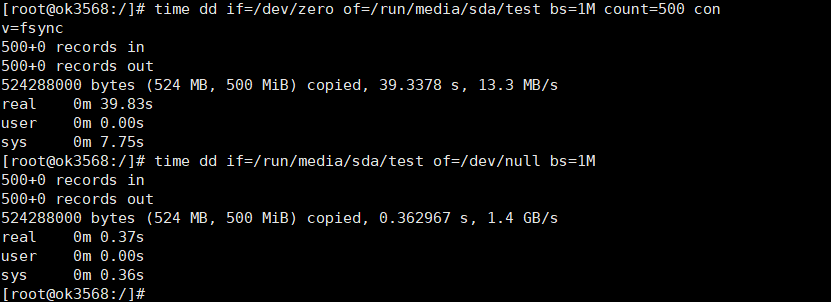

写入测试：

# time dd if=/dev/zero of=/run/media/sda/test bs=1Mcount=500 conv=fsync

读取测试：

# time dd if=/run/media/sda/test of=/dev/null bs=1M

​

从上面的测试结果来看，USB3.0还是要比USB2.0快很多的。

2.3.3网络测试

OK3568-C开发板配备2个千兆网口，还有一个WiFi，网速测试方法都是一样的，笔者这是测试的千兆网口(ETH0)。这里使用系统自带的Iperf工具测试TCP带宽。Iperf 是一个网络性能测试工具。Iperf可以测试TCP和UDP带宽质量。Iperf可以测量最大TCP带宽和UDP特性。

TCP测试：

服务器执行：#iperf -s -i 1 -w1M

客户端执行：#iperf -c host -i1 -w 1M 其中-w表示TCP window size，host需替换成服务器地址。

UDP测试

服务器执行：#iperf -u -s

客户端执行：#iperf -u -c10.32.0.254 -b 900M -i 1 -w 1M -t 60

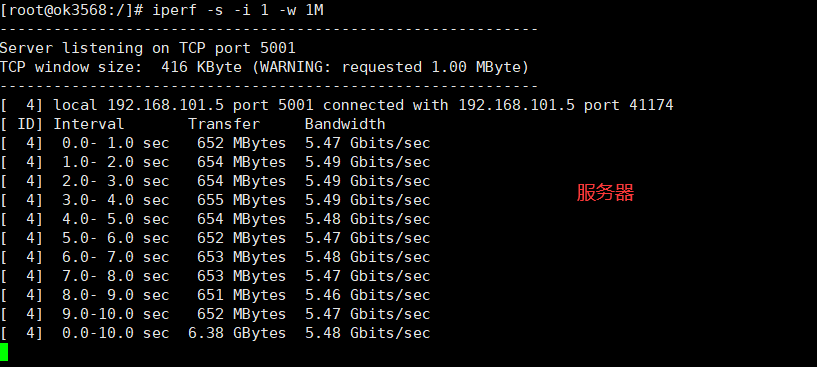

下面以TCP为例进行测试，这里测试的是ETH0。先打开服务器：# iperf -s -i 1 -w 1M

​

然后使用SSH登录，新建一个终端，再次打开一个终端：# iperf -c 192.168.101.5 -i 1

​

速度还是可以的。

2.3.4串行总线测试

1.串口测试

OK3568平台支持多路串口，用户可用串口分别为UART3和UART4、UART5，在开发板中对应设备名称分别为ttyS3、ttyS4、ttyS5。

在开始测试前可将串口的RT和TX短接，这里以UART3为例，也就是短接RX3和TX3。

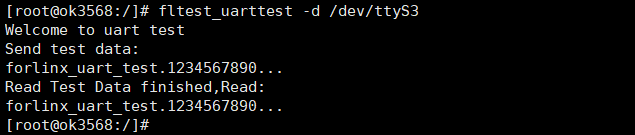

# fltest_uarttest -d /dev/ttyS3

​

以上表明通信正常。

2.SPI测试

OK3568 底板上引出 2 路 SPI 接口，默认软件上将其配置为 spidev 用于回环测试。测试前需短接MOSI和MISO。这里以SPI2为例。

# fltest_spidev_test -D /dev/spidev2.0

​

以上表明通信正常。

2.3.5 WEB测试

OK3568开发板预装了lighttpdweb服务器，并且系统启动时已经自动启动了lighttpd服务，在浏览器中输入开发板的IP 地址即可浏览开发板webserver 中的网页。

​

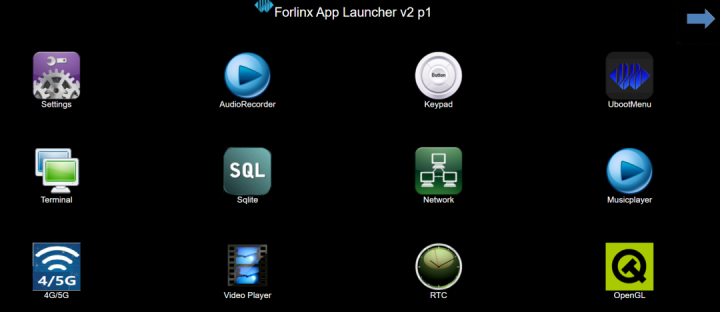

界面和使用HDMI是一样的，操作也差不多，这里就不再赘述了。 想要了解更多功能及测试，请联系您的销售工程师或留言获取《OK3568-C_Linux用户使用手册》。
