概述
一：在分析前还需了解s5p4418 数据手册对启动模式的介绍：
S5p4418支持外部静态存储器启动，NAND FLASH，SD卡，eMMC，SPI，UART，USB等启动方式。
各种启动方式涉及到的IO引脚较多：

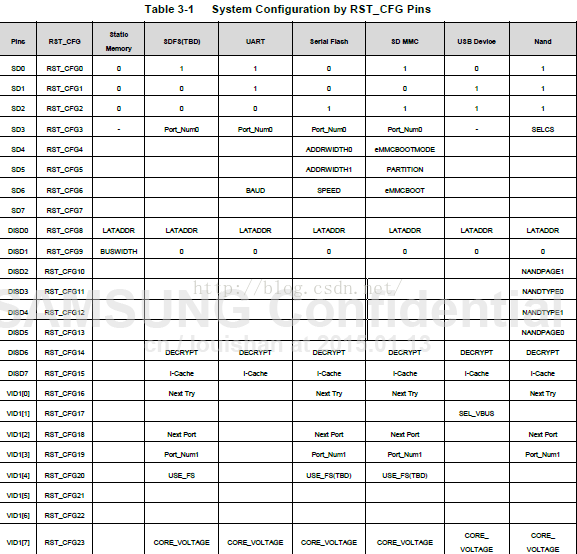

Datesheet中的表3-1，列出了各种启动模式需要配置的IO引脚：

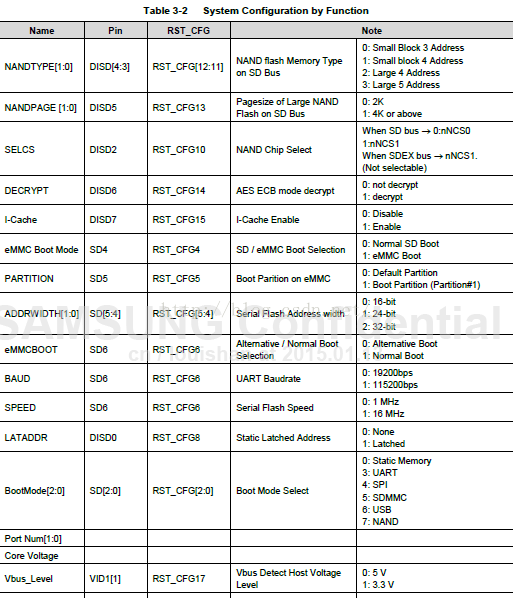

表3-2说明了部分引脚的IO配置功能：
二：下面结合UT4418开发板原理图和datesheet分析其启动模式

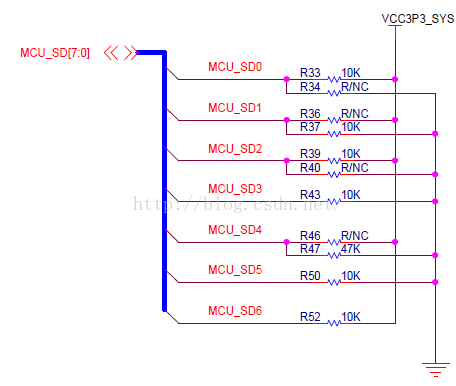

下图为UT4418启动模式设置电阻：
与实际硬件比较：
R34,R36,R40,R46电阻空贴：
则SD启动模式开关如下:
| Sd0 | Sd1 | Sd2 | Sd3 | Sd4 | Sd5 | Sd6 |
| 1 | 0 | 1 | 0 | 0 | 0 | 1 |
根据UT4418原理图了解到SD0-----SD6对应IO的高低电平,将其与表3-1对照初步确定为SD MMC 启动方式，
S5P4418启动模式选择说明：（详细内容参照s5p4418datesheet）
表3-1中还有部分引脚结合下图和表3-2确认哪种方式为第一启动模式

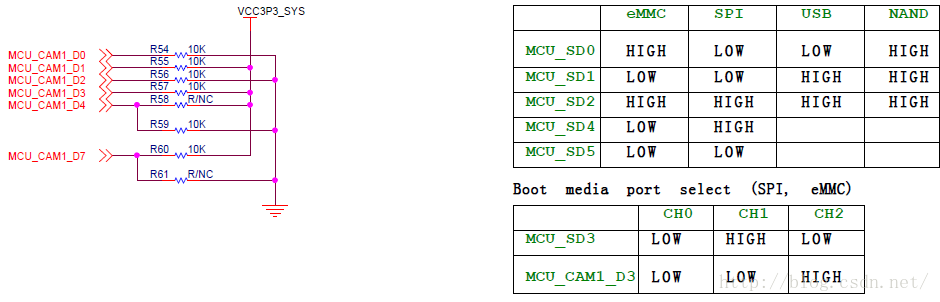

通过上面的电路了解到UT4418对应引脚电平
| NextTry | USE-FS | NextPort | Port num 1 | Port num 0 | BOOMODE |
| 0 | 0 | 0 | 0 | 0 | 5（见表3-2） |
表3-3中涉及到的引脚在表3-1中有记录
最终分析知道UT4418的启动方式为SD0-----USB。
