基于AM5728 DSP+ARM+FPGA的大型血液分析仪

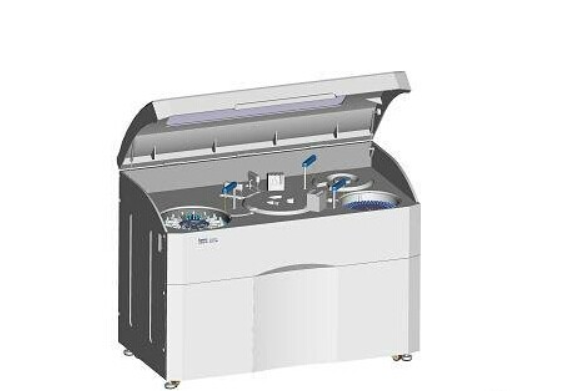

大型血液分析仪

行业： 医疗器械

方案描述： 血液分析仪是国内医疗器械行业比较热门的一种医疗分析仪器。因为普及程度较高，所以市场需求量也比较大。 大型血液分析仪硬件构成相对复杂，需要 ARM加FPGA的方式实现。本方案可以实现ARM层的相关硬件功能，帮助医疗器械客户快速开发出整机方案。

方案实现：

基于信迈XM5728-IDK-V3进行模块开发和定制。

功能介绍：

• 基于 TI AM5728 浮点双 DSP C66x +双 ARM Cortex-A15 工业控制及高性能音视频处理器；
• 多核异构 CPU，集成双核 Cortex-A15、双核 C66x 浮点 DSP、双核 PRU-ICSS、双核 Cortex-M4 IPU、双核 GPU 等处理单元，支持 OpenCL、OpenMP、SysLink IPC 多核开发；
• 强劲的视频编解码能力，支持 1 路 1080P60 或 2 路 720P60 或 4 路 720P30 视频硬件编解码，支持 H.265 视频软解码；
• 支持高达 1 路 1080P60 全高清视频输入和 1 路 LCD + 1 路 HDMI 1.4a 输出；
• 双核 PRU-ICSS 工业实时控制子系统，支持 EtherCAT、EtherNet/IP、PROFIBUS 等工业协议；
• 高性能 GPU，双核 SGX544 3D 加速器和 GC320 2D 图形加速引擎，支持 OpenGL ES2.0；
• 外设接口丰富，集成双千兆网、PCIe、GPMC、USB 2.0、UART、SPI、QSPI、SATA 2.0、I2C、DCAN 等工业控制总线和接口，支持极速接口 USB 3.0；
• 开发板引出 V-PORT 视频接口，可以灵活接入视频输入模块；
• 体积极小，大小仅 86.5mm*60.5mm；
• 工业级精密 B2B 连接器，0.5mm 间距，稳定，易插拔，防反插，关键大数据接口使用高速连接器，保证信号完整性。

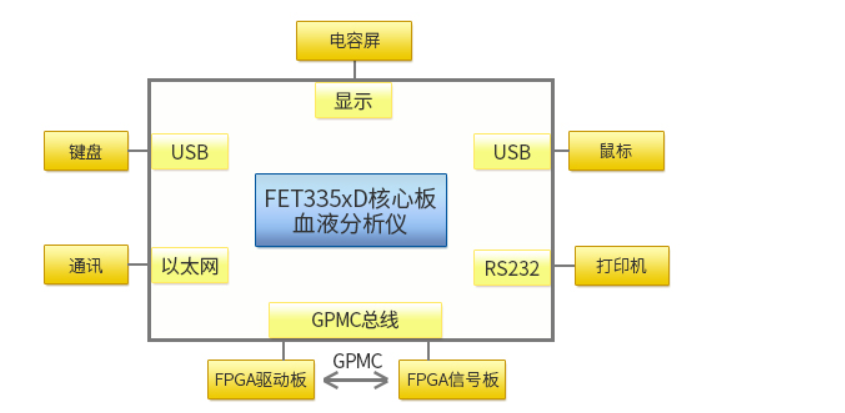

方案特点：本方案是大型血液分析仪常用的硬件构成方案。血液分析仪一般分为三分类和五分类（三分类把白细胞分成：中性，淋巴和中等大小粒细胞；五分类分成：中性，淋巴，嗜酸，嗜碱和单核细胞）。FPGA信号板的作用是通过阻抗法或激光反射法（只处理白细胞）采集血液的白细胞、红细胞、血小板的模拟信号同时转化为数字信号。FPGA驱动板主要控制一些电机、阀门等液路。 ARM架构部分则负责数据的处理与结果分析和屏幕的显示等。ARM和FPGA通信及FPGA之间互相通信均是通过GPMC总线。用户应用信迈的AM5728核心板可以节省大量的ARM架构开发工作，只需要进行FPGA的开发工作即可，节省了大量的研发成本和时间成本。
