3ds max基本场景布光方法精解

　　光与影是三维作品的生命，不过，对于3ds max初学者来说，最头疼的就是灯光布置。这篇教程是向大家讲解3ds max基本场景布光方法，这里，笔者通过一个实例，介绍3ds max基本布光方法——三点照明，相信对初学者会有帮助。

　　首先，让我们来看两张图片。图1是3ds max默认灯光（两盏泛光灯）照射下的效果，图2是随意放置一盏泛光灯的效果。显然，这两张图都比较平淡单调，而且不够真实。假如我们按"三点照明"方法来布光，效果就会大为改善。所谓"三点照明"，指的是在场景主体周围三个位置上布置灯光，从而获得良好光影效果的方法。这三个位置上的灯光分别称为"主光源"、"辅光源"和"背光源"。视场景需要，有时还可以增加补光、背景光等光源。下面我们就动手布置看看。

　　一、主光源的布置

　主光源，顾名思义，就是场景中的主要光源。通常用来照亮场景中的主要对象及与周围区域，并且担任给主体对象投射阴影的功能。它通常是场景中最亮且惟一打开阴影功能的灯光。

　　1、主光源位置

　从顶视图看（图3），主光源可布置在摄影机旁边，至于两者到底相距多远，这取决于你自己。一般情况下，主光源与场景主体大致成35~45度角。

　　从左视图看（图4），主光源一般位于主体前上方，并与主体大致成45度角。这是针对一般情况而言的，并不是一成不变的。主光源的高低角度还取决于所需的场景气氛，为表现恐怖等气氛，可以将灯光布置在较低位置，向上照射场景主体。

　　2、主光源参数设置

　（1）灯光参数：

　如图5所示。

　　Light Type（灯光类型）：目标聚光灯。

　　Shadows（阴影）：选择On，表示打开灯光阴影。

　　Color（颜色）：即灯光颜色，通常微微偏向某种颜色，如暖色或冷色。这里设定为淡黄色（暖色），RGB=255，255，235。

　　Multiplier（倍增器）：控制灯光亮度，默认值为1.0。可以根据场景需要调整此值，当灯光偏向某种颜色的时候，亮度会降低，应适当增大此值以作补偿。所以，这里将Multiplier设定为1.2。

　　（2）阴影参数：

　　如图6所示。

　　Bias（偏移）：用于调整阴影的位置，默认值为1.0。这里设定为2.0。

　　Size（尺寸）：用于控制阴影贴图的精细度，默认设置为512，该值越大阴影越精细。这里设定为1024。

　　Sample Range（采样范围）：用于控制阴影边缘的模糊程度。默认值为4，阴影边缘显得较硬，这里设定为12，以获得边缘较柔和的阴影。

　　Absolute Map Bias（绝对贴图偏移）： 这里不选。

　　此时渲染效果如图7所示。现在，场景中这个角色补被照亮了，但是看起来较平淡、不够真实，OK，我们继续！

　　二、辅光源的布置

　　辅光源主要用于软化主光源投下的阴影，并且提高场景主体的亮度，调和明暗区域之间的反差。辅光源的亮度一般为主光源的一半左右。

　　1、辅光源位置

　　从顶视图（图8）看，辅光与主光大致成90度角。

　　从前视图（图9）看，辅光一般比主光略微偏高或者偏低一些。

　　2、辅光源参数设置

　　Light Type：目标聚光灯。

　　Shadows：关闭。

　　Color：这里设定为白色。

　　Multiplier：这里设定为0.4。

　　此时的渲染效果如图10所示。现在看来就要好多了，不过，还有需要改进的地方，比如还欠缺一些层次感等。下面我们就来做这方面的工作。

　　三、背光源的布置

　　背光源还有其他一些名称，比如轮廓光、头顶光等等。无论怎么称呼它，它的作用都是为了突出场景主体轮廓或制造光晕效果，从而将场景主体从背景中分离出来，增加主体的深度感、立体感。

　　1、背光源位置

　　从顶视图（图11）看，背光放在场景主体后面大致与摄影机相对的地方。

　　从左视图（图12）看，背光与铅垂线的夹角较小且照向主体。注意，如果背光位置太低或者与铅垂线近乎垂直，那么背光将会反映到角色的正面。

　　2、背光源参数设置

　　Light Type：目标聚光灯。

　　Shadows：打开。

　　其余参数使用默认设置。关闭其他灯光，只打开背光，渲染效果如图13所示，从这张图中，可以很清楚地看到背光源所产生的灯光效果。另外，从图13可以看出，布置背光后角色的双手变得很亮。如果场景中再添加其他灯光，这种现象会更加明显。事实上，角色双手不应该有这么亮。应该想办法降低这里的亮度，或者将脚部排除在背光照射范围之外（但角色身体的其他部分不能被排除）。这里，运用了灯光的衰减功能，如图14，从Start（起点）到End（终点），灯光逐渐减弱。

　　四、补光的布置

　　经过前面三步，即三点照明，场景已经有较好的光照效果了。为了模拟得更加真实自然，这里再布置两盏补光：一盏是背景光，另一盏是反射光。使用背景光的目的是，为了照亮主光没照射到的地板、墙面、画框。使用反射光的目的，是为了模拟场景中产生的反射光。主光是场景中最亮的光源，在它的照射下，地板、墙面会反射一些光线到角色身上，这就是反射光。有时候，通过适当调整辅助光位置，也可以模拟反射光效果，这时就不必再布置专门灯光模拟反射光了。这里，笔者布置了一盏独立的反射光，而没利用辅助光，因为这样更便于控制效果。

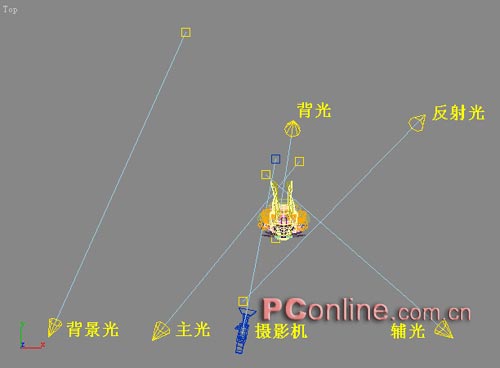

　　从顶视图（图15）看，反射光位于主光对面。至于背景光，它与主光的照射方向大致平行，背景光略微偏向左边。目的是，照射主光没有照射到的区域。为了很好地实现这一目的，可以分别调整这两盏灯光的聚光区（hotspot）和衰减区（falloff）大小，如图16（顶视图）。聚光区是聚光灯最亮的照射区域，衰减区是聚光灯由最亮到无光的渐变区域。至于图中的叠合区域，是背景光衰减区与主光衰减区重叠形成平滑照明的区域。

　　再从前视图（图17）观察，反射光位于地面以下，而且几乎是在主光正对面。与主光相比，背景光与铅垂线的夹角更小。这样做的目的，就是为了让背景光的聚光区直接照射到背景最黑暗的地方。为了在这一区域产生平滑自然的灯光效果，可以分别调整背景光和主光的聚光区、衰减区大小。

　　五、最后调整

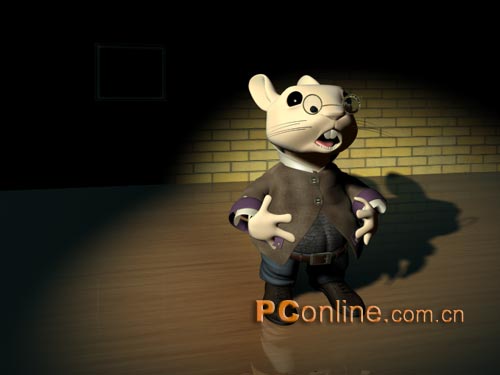

　观察整体效果，对个别灯光亮度等进行调整，或者利用灯光的衰减、排除功能，对光照效果进行修整。这里就从背光中排除对地板的照射。另外，稍微提高环境光的亮度。最终效果如图18所示。怎么样？还不错吧。

　　六、两点说明

　　1、3ds max中尤其是最新的3ds max 5中有多种灯光，本例之所以全部使用聚光灯，主要是为了便于讲解。

　　2、三点照明一般用于较小范围的场景照明。如果场景很大，可以把它拆分成若干个较小的区域进行布光。

　　好了，按照上面的做法重新给你的场景布光吧

　　以上就是3ds max基本场景布光方法精解，希望大家看完之后会有一定的收获！谢谢大家阅读本篇教程！
