概述

设计模式（Design Pattern）

使用设计模式可以有效的提高开发效率和软件的健壮性等特性。设计模式可以分为下面几类：

结构型模式
行为类模式
创建型模式

设计模式有很多种，本文会给出一些有代表性的设计模式。

结构型模式：

Adapter 适配器模式
Decorator 装饰器模式
Façade 外观模式
Proxy 代理模式

行为类模式：

Strategy 策略模式
Template Method 模板模式
Iterator 迭代器模式
Observer 观察者模式
Visitor 访问者模式

创建型模式：

Factory method 工厂方法模式
Abstract factory 抽象工厂模式

在给出设计模式之前，先给出委托的概念。

委托（delegation）

委托的作用

委托是一项提高软件复用性的技术，相较于继承机制，委托更加灵活多变，能够有效的降低耦合度。很多设计模式都是讲继承和委托结合使用。委托发生在对象层面，而继承发生在类层面。

委托的实现

总的思路是：把A的功能委派给B来实现。

结构框图：

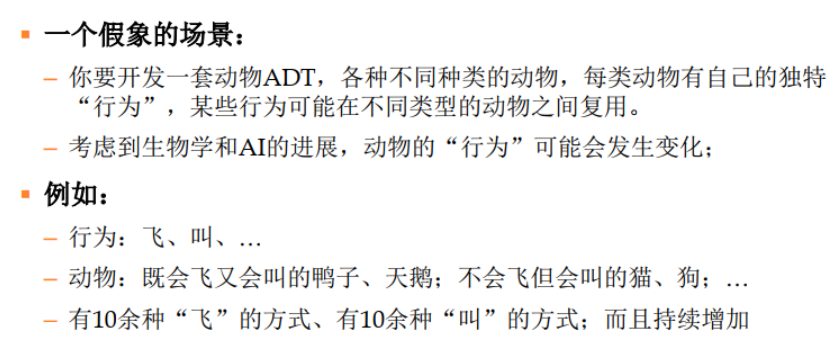

例子：

在这里插入图片描述

由于动物有多个行为属性，而每个属性又有多个取值，这个需求如果使用继承实现，会导致大量的组合。

下面给出使用委托机制的实现

// 定义两个抽象的行为接口
interface Flyable{
    public void fly();
}
interface Quackable{
    public void quack();
}

//再给出两个接口的实现，每个接口可以有多个实现，但这里每个接口只给出一个实现
class FlyWithWings implements Flyable{
    @override
    public void fly(){
        System.out.println("fly with wings");
    }
}
class Quack implements Quackable{
    @override
    public void fly(){
        System.out.println("quack like duck");
    }
}

上面的这些代码实际上是设计了被委托对象（也就是委托中的B）。下面再给出A如何进行委托。

interface Ducklike extends Flyable,Quackable{
    //这里通过接口的组合，定义了行为的组合
}
public class Duck implements Ducklike{//这里的Duck类通过继承Ducklike接口，拥有了相应的行为
    //这里是在设置委托。这里直接进行了绑定，是委托中的组合（Composition），还有其他的几种委托，将在下面给出。
    Flyable flyBehavior = new FlyWithWings();
    Quackable quackBehavior = new Quack();
    //这里通过委托来实现具体的行为
    @override
    public void fly(){
        this.flyBehavior.fly()
    }
    @override
    public void quack(){
        this.quackBehavior.fly()
    }
}

接下来给出客户端使用方法。

//客户端的使用很简单
Duck d = new Duck();
d.fly();
d.quack();

委托的分类

委托根据具体的实现还可以分为几类。

依赖（Dependency）：A use B
关联（Association）：A has B
组合（Composition）/聚合（aggregation）：A owns B4

其中，组合和聚合可以视作关联的两种具体形态。

下面解释这几个类型的区别。

Dependency：临时的委托

通过方法的参数或者在方法的局部中使用时发生联系。

class Duck{
    //这里不再保存Flyable对象

    void fly(Flyable f){
        //通过外部传入参数来进行委托
        f.fly();
    }
}

//外部调用的时候，需要传入一个参数
Flyable f = new FlyWithWings();
Duck d = new Duck();
d.fly(f);

从上面的代码可以看出，Duck类中不再保存对应的被委托者（B）的对象，转而使用传入参数来进行委托。所以这个委托只是临时的。

Association：永久性的委托

与上面的临时性委托相反，这里A会保存B的对象，从而达到建立永久性的联系。

Association可以分为Composition和Aggregation，两者的区别是，前者保存被委托者的对象时直接绑定了具体的对象，而后者仅仅是声明，未进行绑定。

Composition：

class Duck{
    //这里直接进行了绑定
    Flyable f = new FlyWithWings();

    void fly(){
        f.fly();
    }
}

Aggregation：

class Duck{
    //这里仅仅声明了变量
    Flyable f;
    //这里根据外界传入的参数来进行绑定
    void Duck(Flyable f){
        this.f = f;
    }
    void fly(){
        f.fly();
    }
}

Adapter 适配器模式

这个模式用来解决接口不兼容的问题。通过增加一个接口，将已存在的子类封装起来，然后client面向这个新增的接口进行编程，这样既解决了不兼容问题，也隐藏了具体子类。

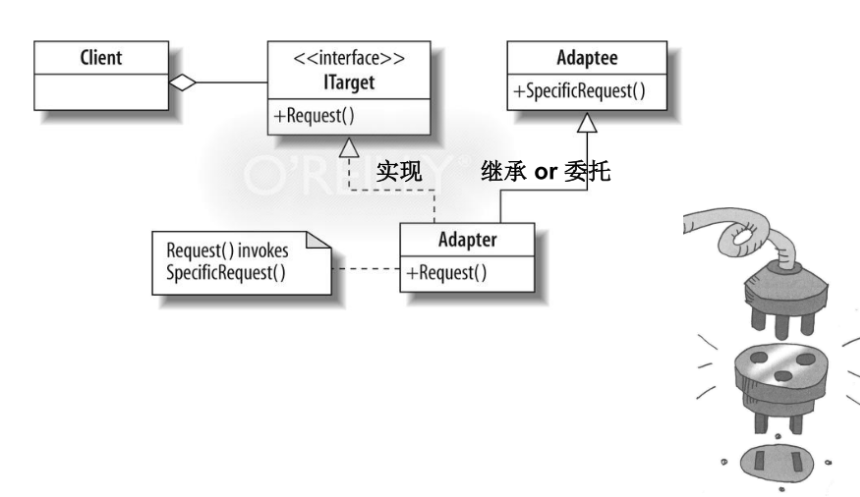

结构框图：

在这里插入图片描述
适配器模式可以通过继承和委托两种方式实现。

例子：

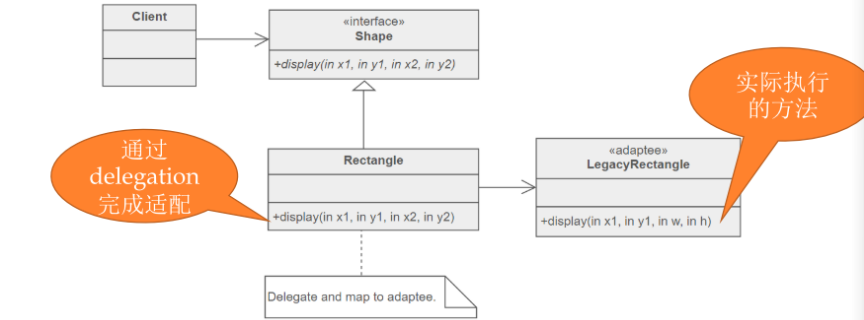

一个LegacyRectangle类有一个display()方法，接收参数是左上角坐标+宽+高。但是客户端想接收左上角坐标+右下角坐标。这样就造成了不兼容的问题。我们使用适配器模式来解决这个问题。

设计图：

在这里插入图片描述
代码：

interface Shape{
    //client期望的参数列表形式
    void dispaly(int x1, int y1, int x2, int y2);
}

class LegacyRectangle{
    //我们实际的参数列表形式，和上面的不兼容
	void dispaly(int x1, int y1, int w, int h){
        ...
    }
}

class Rectangle implements Shape{//Adaptor类实现抽象接口
	void display(int x1, int y1, int x2, int y2){
		new LegacyRectangle().display(x1, y1, x2-x1, y2-y1);
    }
}

class Client { //客户端可以直接对抽象接口进行编程
    Shape shape = new Rectangle();
    public display() {
        shape.display(x1, y1, x2, y2);
	}
}

Decorator 装饰器模式

这个模式主要用来解决子类特征组合的问题。对每一个特征构造子类，通过委托机制增加到对象上。

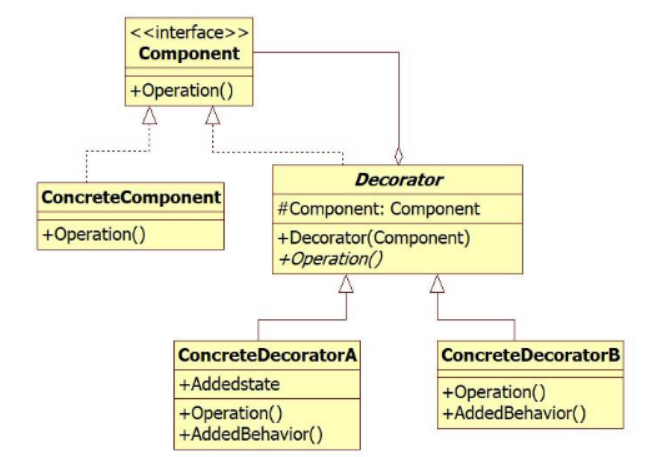

设计框图：

在这里插入图片描述
其中Decorator抽象类是所有装饰类的基类，里面包含的成员变量component指向了被装饰的对象。

例子：

对于一个最基本的Stack类，实现具有多种功能的子类。如SecureStack、UndoStack、SynchronizedStack。

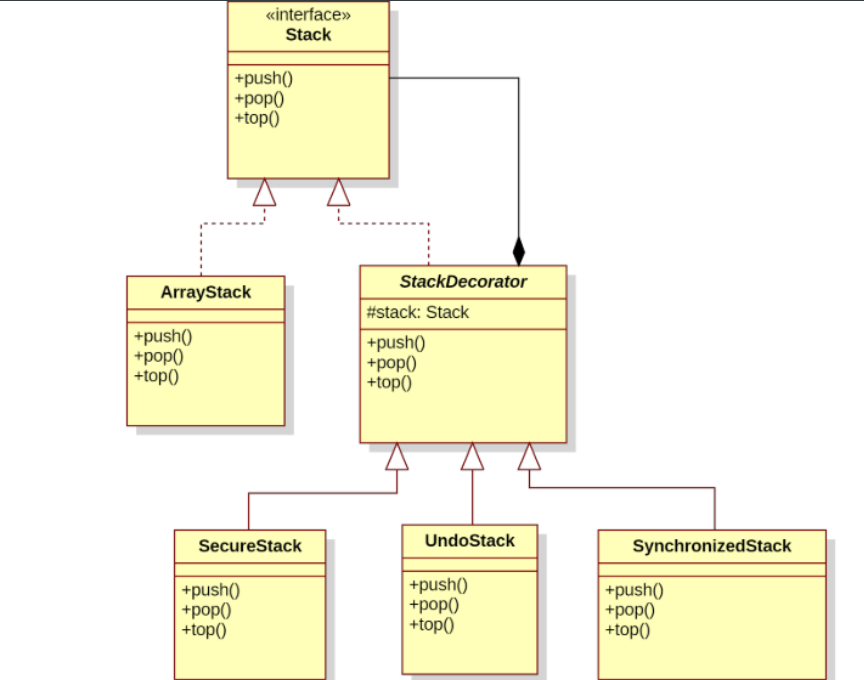

设计图：

在这里插入图片描述

代码：

下面的代码是实现一个最基本的Stack类，当作被装饰物。

interface Stack {
    void push(Item e);
    Item pop();
}
public class ArrayStack implements Stack { //实现一个最基本的Stack类，当作被装饰物
    ... //rep
	public ArrayStack() {...}
	public void push(Item e) {
        ...
	}
	public Item pop() {
        ...
	}
	...
}

再写Decorator抽象类

//给出一个用于 decorator的基础类
public abstract class StackDecorator implements Stack {
    protected final Stack stack; //这个成员变量用来保存被装饰对象
    public StackDecorator(Stack stack) {
    	this.stack = stack;
	}
    //下面的Stack基础功能仍然是通过委托实现
	public void push(Item e) {
        stack.push(e);
	}
	public Item pop() {
        return stack.pop();
	}
	...
}

下面给出具体的装饰，只给出一个，其他的特征写法类似

public class UndoStack extends StackDecorator {
    private final UndoLog log = new UndoLog();
    public UndoStack(Stack stack) {
        super(stack);
	}
    public void push(Item e) {
        super.push(e); //基础功能通过委托实现
        log.append(UndoLog.PUSH, e);//增加新特性
	}
    public void undo() {//增加新特性
    	//实现修饰的功能
        ...
    }
}

再给出使用方法

Stack s = new ArrayStack();//创建基础类

Stack t = new UndoStack(new ArrayStack());//创建一个具undo特征的stack

Stack t = new SecureStack(new SynchronizedStack( new UndoStack(s)))//创建一个多特征的Stack

Façade 外观模式

Façade模式很简单，目的是提供一个统一的接口来取代一系列小接口调用，相当于对复杂系统做了一个封装，简化客户端使用。

设计框图：

在这里插入图片描述

这个模式很简单就不写了。

Proxy 代理模式

某个对象比较“敏感”“私密”/“贵重”,不希望被 client直接访问到,故设置 proxy,在二者之间建立防火墙。这个模式和适配器模式相似，但是针对的应用场景不同，适配器主要解决的是Client和ADT之间的接口不兼容问题，代理模式是为了隔离对复杂对象的访问，降低访问的代价。

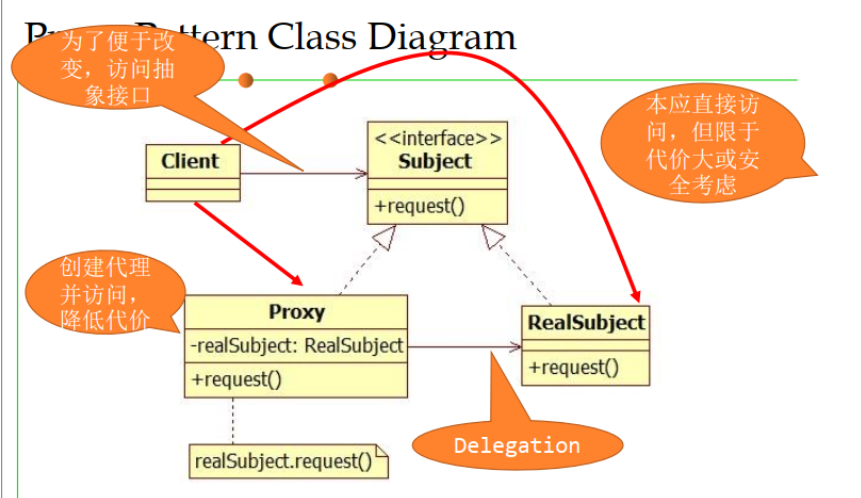

设计框图：

在这里插入图片描述

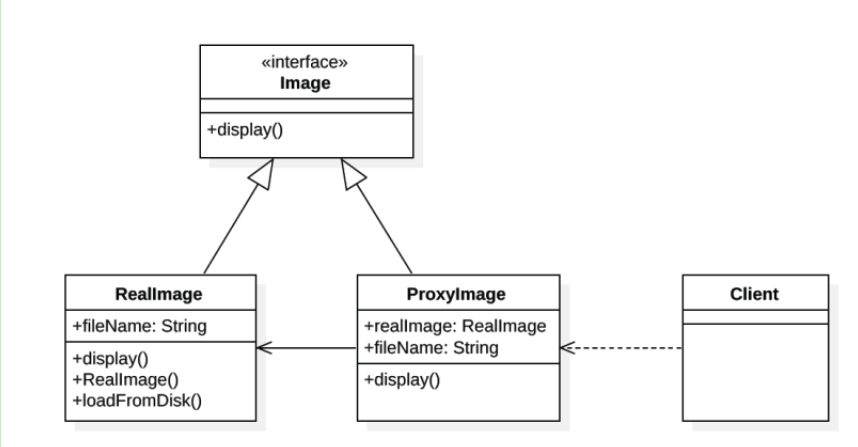

例子：

从磁盘加载图片，有时候仅仅只是需要图片的对象，不需要真正的从磁盘加载图片，如果直接创建Image对象会产生很高的代价。

在这里插入图片描述

代码：

public interface Image{
    void display();
}

public class RealImage implements Image {
	private String fileName;
	public RealImage(String fileName){
		this.fileName = fileName;
		loadFromDisk(fileName);
	}
    @Override
    public void display() {…}
    private void loadFromDisk(String fileName){…}//每次创建都要从磁盘加载，代价高
}

public class ProxyImage implements Image {
	private Image realImage;
    private String fileName;
    public ProxyImage(String fileName){
    	this.fileName = fileName;//这里创建一个Image就不需要从磁盘加载
    }
    @Override
    public void display() {//调用display，真正用到Image时候再开始加载
        if(realImage == null){
        realImage = new RealImage(fileName);//通过委托机制
    }
    realImage.display();
    }
}

Strategy 策略模式

这个模式也很简单，就是有多种不同的算法来实现同一个任务，但需要client根据需要动态切换算法，而不是写死在代码里。为不同的实现算法构造抽象接口，利用delegation，运行时动态传入client倾向的算法类实例。

设计框图：

在这里插入图片描述

这个很简单也不写了。

Template Method 模板模式

这个方法的思想是，给出做事情的步骤顺序，但是每一步有很多种实现方法。

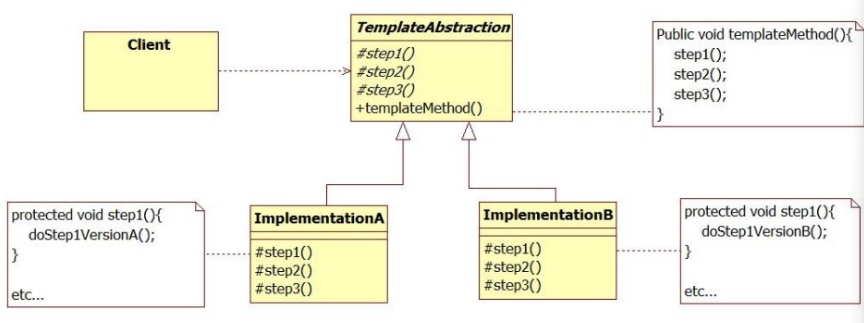

设计框图：

在这里插入图片描述

其中TemplateAbstraction是一个抽象类，规定了方法有哪些步骤以及步骤的顺序。然后具体的步骤实现是在子类中。

例：

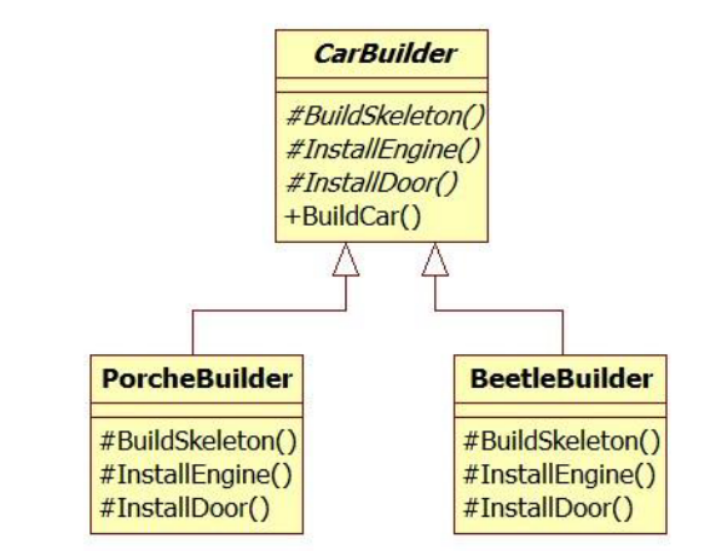

造一辆汽车的步骤顺序是一样的，但是每个步骤不同的汽车公司不一样。

设计如下：

在这里插入图片描述

代码：

抽象类：

public abstract class CarBuilder {
    protected abstract void BuildSkeleton();
    protected abstract void InstallEngine();
    protected abstract void InstallDoor();

    public void BuildCar() { //造车通用逻辑
        BuildSkeleton();
        InstallEngine();
        InstallDoor();
    }
}

子类：

public class PorcheBuilder extends CarBuilder {
    protected void BuildSkeleton() {
        System.out.println("Building Porche Skeleton");
	protected void InstallEngine() {
        System.out.println("Installing Porche Engine");
	}
	protected void InstallDoor() {
        System.out.println("Installing Porche Door");
	}
}

public class BeetleBuilder extends CarBuilder {
    protected void BuildSkeleton() {
        System.out.println("Building Beetle Skeleton");
	}
	protected void InstallEngine() {
        System.out.println("Installing Beetle Engine");
	}
	protected void InstallDoor() {
        System.out.println("Installing Beetle Door");
	}
}

使用方法：

public static void main(String[] args) {
    CarBuilder c = new PorcheBuilder();
    c.BuildCar();

    c = new BeetleBuilder();
    c.BuildCar(); }

Iterator 迭代器模式

提供遍历容器中内容的方式。

设计框图：

在这里插入图片描述
先实现Iterable接口，再写一个具体的Iterator类

例子：

public class Pair<E> implements Iterable<E> {
    private final E first, second;
    public Pair(E f, E s) {
        first = f; second = s;
    }
    public Iterator<E> iterator() {
        return new PairIterator();
	}
    //内部类
	private class PairIterator implements Iterator<E> {
        private boolean seenFirst = false, seenSecond = false;

        public boolean hasNext() {
            return !seenSecond;
        }
        public E next() {
            if (!seenFirst) {
                seenFirst = true;
                return first;
            }
            if (!seenSecond) {
                seenSecond = true;
                return second;
            }
            throw new NoSuchElementException();
		}
        public void remove() {
            throw new UnsupportedOperationException();
        }
	}
}

Observer 观察者模式

这是.一种“发布-订阅”形式，发布方的变化，会通知订阅方。订阅方在发布方进行注册。这个模式可以类比粉丝和偶像，粉丝希望得知偶像的一举一动，于是粉丝就去偶像那里注册，偶像一旦有消息，就会推送给已经注册的粉丝（即回调粉丝的特定功能）。java提供了Observer接口，可以直接使用。

回调的目的大致可以分为：

推送通知
推送数据
拉取数据

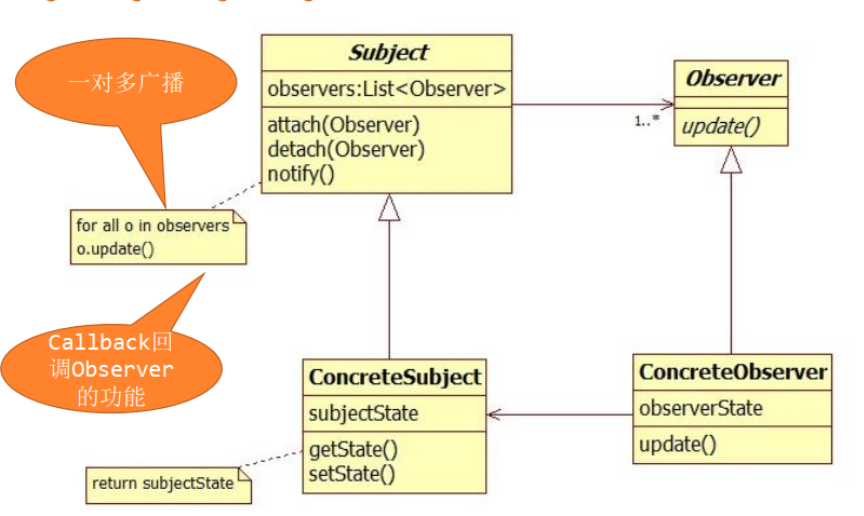

设计框图：

在这里插入图片描述

例子：

public class Subject {//这里是偶像
    private List<Observer> observers = new ArrayList<Observer>();//维护粉丝列表
        private int state;//偶像的状态
        public int getState() {return state;}//供粉丝和外界获取状态
        public void setState(int state) {//设置状态
            this.state = state;
            notifyAllObservers();//状态更改之后，通知所有粉丝
    }
    public void attach(Observer observer){observers.add(observer);}//添加一个粉丝
    //这里也可以有删除粉丝的功能
    private void notifyAllObservers(){
        for (Observer observer : observers) {
        observer.update();
    	}
    }
}

public abstract class Observer {
    protected Subject subject;//这里保存了粉丝的偶像，这个属性可有可无，如果没有的话，粉丝就是完全被动的
    public abstract void update();//供偶像回调的函数
}
public class BinaryObserver extends Observer{//一个具体的粉丝
    public BinaryObserver(Subject subject){
        this.subject = subject;//指定自己的偶像
        this.subject.attach(this);
    }
    @Override
    public void update() {//定制的行为
        System.out.println( "Binary String: " +
        Integer.toBinaryString(
        subject.getState() ) );
    }
}

public class ObserverPatternDemo {//客户端代码
    public static void main(String[] args) {
        Subject subject = new Subject();
        new HexaObserver(subject);
        new OctalObserver(subject);
        new BinaryObserver(subject);
        System.out.println("First state change: 15");
        subject.setState(15);
        System.out.println("Second state change: 10");
        subject.setState(10);
    }
}

Visitor 访问者模式

这个模式为ADT预留一个将来可扩展功能的“接入点”,外部实现的功能代码可以在不改变ADT本身的情况下在需要时委托机制通过接入ADT。这个模式使用了双向委托。

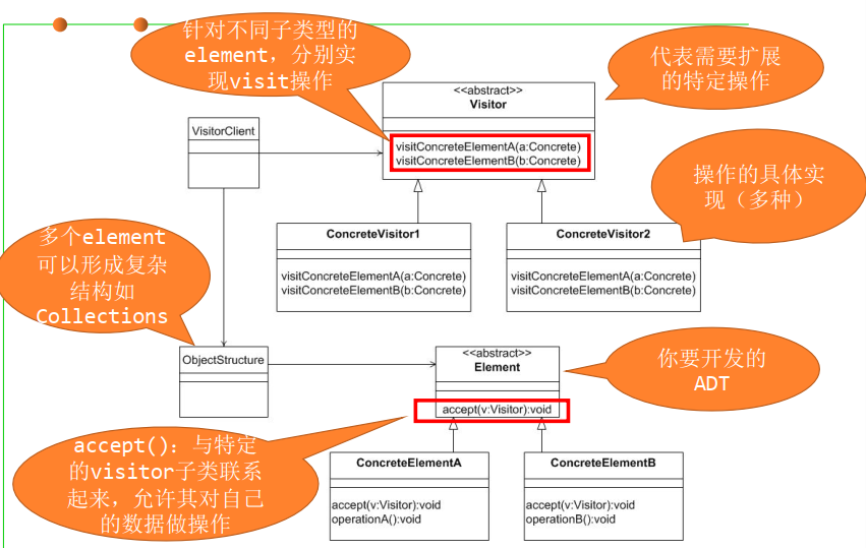

设计框图：

在这里插入图片描述

例子

对不同商品进行结算，不同的商品，计算总价的方式不同。

代码：

/* Abstract element interface (visitable) */
public interface ItemElement {//这是一个visitable的接口
	public int accept(ShoppingCartVisitor visitor);
}
/* Concrete element */
public class Book implements ItemElement{
    private double price;
    ...
    int accept(ShoppingCartVisitor visitor) {//实现visit方法
    	visitor.visit(this);//把this传入
    }
}
public class Fruit implements ItemElement{
    private double weight;
    ...
    int accept(ShoppingCartVisitor visitor) {//实现visit方法
    	visitor.visit(this);//把this传入
    }
}

/* Abstract visitor interface */
public interface ShoppingCartVisitor {//visitor接口
    int visit(Book book);
    int visit(Fruit fruit);
}
public class ShoppingCartVisitorImpl implements ShoppingCartVisitor {
    public int visit(Book book) {//用来计算book的总价
        int cost=0;
        if(book.getPrice() > 50){
            cost = book.getPrice()-5;
        }else
            cost = book.getPrice();
        System.out.println("Book ISBN::"+book.getIsbnNumber() + " cost ="+cost);
        return cost;
	}
    public int visit(Fruit fruit) {//用来计算fruit的总价
        int cost = fruit.getPricePerKg()*fruit.getWeight();
        System.out.println(fruit.getName() + " cost = "+cost);
        return cost;
    }
}

客户端代码：

public class ShoppingCartClient {
    public static void main(String[] args) {
        ItemElement[] items = new ItemElement[]{
        new Book(20, "1234"),new Book(100, "5678"),
        new Fruit(10, 2, "Banana"), new Fruit(5, 5, "Apple")};
        int total = calculatePrice(items);
        System.out.println("Total Cost = "+total);
    }
    private static int calculatePrice(ItemElement[] items) {
        ShoppingCartVisitor visitor = new ShoppingCartVisitorImpl();
        int sum=0;
        for(ItemElement item : items)
        sum = sum + item.accept(visitor);
        return sum;
    }
}

Factory Method 工厂方法模式

这个模式可以叫做虚拟构造器，使用户自定义的构造对象的方法。

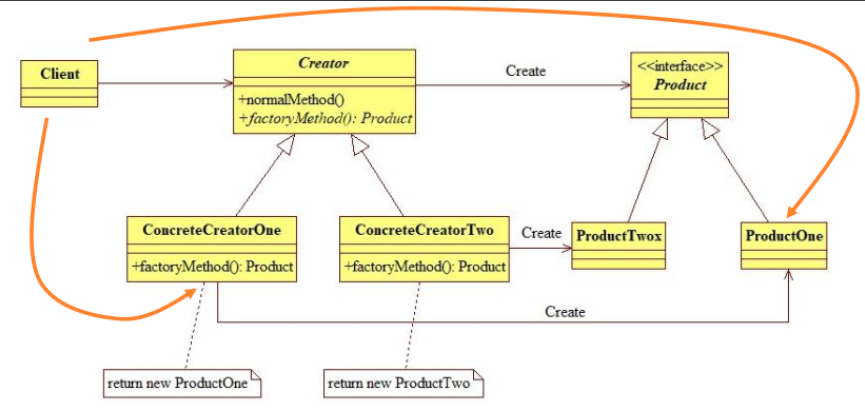

结构框图：

在这里插入图片描述

这个模式很简单，就不举例了。要注意一点，最好把工厂类中的创建方法改成static，这样就不需要再多创建一个工厂对象。

Abstract Factory 抽象工厂模式

这个模式相当于工厂方法模式的升级版本，工厂方法模式只能产生特定的某个产品，而抽象工厂模式可以产生一个由多个产品的组合体。实质两者是一致的。

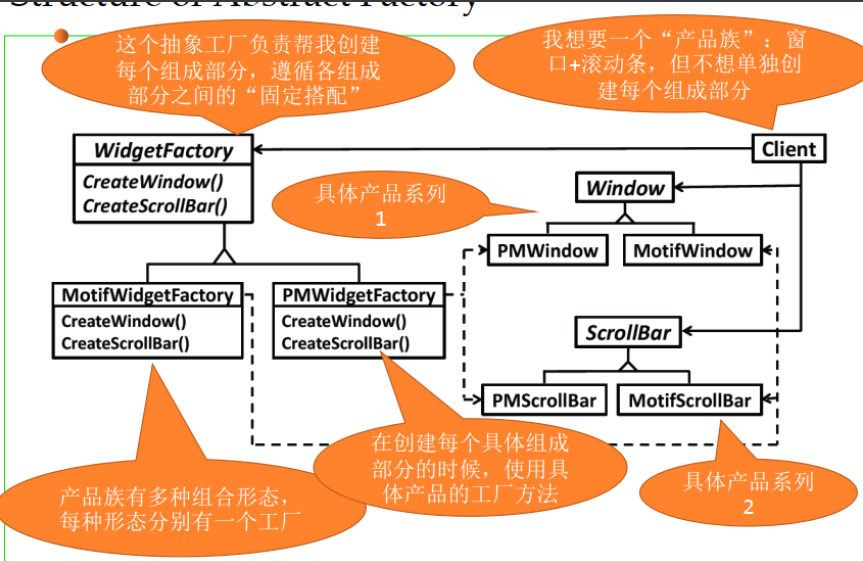

例子：

在这里插入图片描述

从上面可以看出，一个抽象工厂实际上是多个工厂的特定组合。

最后

以上就是稳重水池为你收集整理的设计模式（Design Pattern）设计模式（Design Pattern）的全部内容，希望文章能够帮你解决设计模式（Design Pattern）设计模式（Design Pattern）所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：软件构造
浏览次数：42 次浏览
发布日期：2024-08-04 22:15:02
本文链接：https://www.kaopuke.com/article/k-p-k_13_u_7_o_18_f3_13_j_26_3.html

设计模式（Design Pattern）设计模式（Design Pattern）

概述

设计模式（Design Pattern）

委托（delegation）

委托的作用

委托的实现

委托的分类

Dependency：临时的委托

Association：永久性的委托

Adapter 适配器模式

Decorator 装饰器模式

Façade 外观模式

Proxy 代理模式

Strategy 策略模式

Template Method 模板模式

Iterator 迭代器模式

Observer 观察者模式

Visitor 访问者模式

Factory Method 工厂方法模式

Abstract Factory 抽象工厂模式

最后

评论列表共有 0 条评论

发表评论取消回复

设计模式（Design Pattern）设计模式（Design Pattern）

概述

设计模式（Design Pattern）

委托（delegation）

委托的作用

委托的实现

委托的分类

Dependency：临时的委托

Association：永久性的委托

Adapter 适配器模式

Decorator 装饰器模式

Façade 外观模式

Proxy 代理模式

Strategy 策略模式

Template Method 模板模式

Iterator 迭代器模式

Observer 观察者模式

Visitor 访问者模式

Factory Method 工厂方法模式

Abstract Factory 抽象工厂模式

最后

相关文章

评论列表共有 0 条评论

发表评论 取消回复

发表评论取消回复
