概述

????什么是外观模式

外观模式（Facade Pattern）隐藏系统的复杂性，并向客户端提供了一个客户端可以访问系统的接口。这种类型的设计模式属于结构型模式。该模式对外有一个统一接口，外部应用程序不用关心内部子系统的具体细节，这样会大大降低应用程序的复杂度，切客户端调用非常方便，提高了程序的可维护性。

????外观模式能干什么

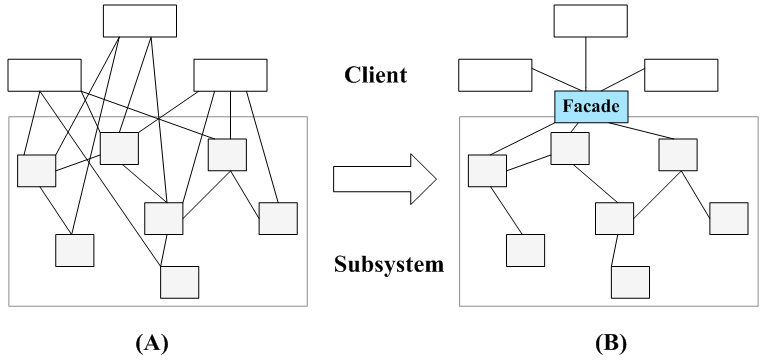

客户端无需知道系统内部的构造和之间的复杂联系，为客户端提供一个类似于‘接待员’一样的角色。或者定义一个系统的统一入口。如下图，在一个复杂的客户端和系统的交互之间没有加以控制，客户端调用想要调用的子系统，使得之间的交互相当复杂。采用外观模式之后是的系统之间的交互很清晰。还有一个就是预防低水平人员带来的风险。????

在这里插入图片描述

????外观模式优缺点

优点

1、减少系统相互依赖：降低了子系统与客户端之间的耦合度，使得子系统的变化不会影响调用它的客户类。

2、提高灵活性：降低了大型软件系统中的编译依赖性，简化了系统在不同平台之间的移植过程，因为编译一个子系统不会影响其他的子系统，也不会影响外观对象。

3、提高了安全性：对客户屏蔽了子系统组件的内部构造和逻辑。

缺点

1、不符合开闭原则，增加新的子系统可能需要修改外观类或客户端的源代码（特殊情况下会很麻烦），继承重写都不合适。

2、不能很好地限制客户使用子系统类，很容易带来未知风险。

????外观模式组成部分

外观（Facade）角色：为多个子系统对外提供一个共同的接口，客户端调用时负责将请求发送到对应的子系统进行处理。
子系统（Sub System）角色：实现系统的部分功能，客户可以通过外观角色访问它。可以为1个类（这种情况很少），或者是一个类集合，对子系统而言，外观角色相当于来类型的客户端，子系统并不关心外观角色，只是处理外观角色委派过来的请求。
客户（Client）角色：通过一个外观角色访问各个子系统的功能。

????辅助图示

在这里插入图片描述

????示例代码

1、外观角色（Facade）

public class Facade {
    private SubSystemA subSystemA = new SubSystemA();
    private SubSystemB subSystemB = new SubSystemB();
    private SubSystemC subSystemC = new SubSystemC();

    public void doUserlogin(Object ...userParams) {
        System.out.println("user do log in。。。");
        subSystemA.MethodA();
        subSystemB.MethodB();
        subSystemC.MethodC();
        System.out.println("user do log in success。");
    }

    public void doUserShopping(Object ...userParams) {
        System.out.println("user start shopping。。。");
        subSystemA.MethodAV2();
        subSystemB.MethodBV2();
        subSystemC.MethodCV2();
        System.out.println("user Shopping success。");
    }
}

2、子系统角色（Sub System）

public class SubSystemA {
    public void MethodA() {
        //业务实现代码
        System.out.println("do check user info。。。");
    }

    public void MethodAV2() {
        //业务实现代码
        System.out.println("check shop num...");
    }
}

public class SubSystemB {

    public void MethodB() {
        //业务实现代码
        System.out.println("do user risk assessment and control。。。");
    }

    public void MethodBV2() {
        //业务实现代码
        System.out.println("user payment。。。");
    }
}

public class SubSystemC {
    public void MethodC() {
        //业务实现代码
        System.out.println("check users can log in。。。");
    }

    public void MethodCV2() {
        //业务实现代码
        System.out.println("user order creation。。。");
    }
}

3、客户端（Client）

public class TestClient {
    public static void main(String[] args) {
        Facade facade = new Facade();
        facade.doUserlogin();
        System.out.println("--------------------");
        facade.doUserShopping();
    }
}

运行结果

user do log in。。。
do check user info。。。
do user risk assessment and control。。。
check users can log in。。。
user do log in success。
--------------------
user start shopping。。。
check shop num...
user payment。。。
user order creation。。。
user Shopping success。
