概述

所提到变量就是一种在程序执行过程中其值能不断变化的量。要在程序中使用变量必须先用标识符作为变量名，并指出所用的数据类型和存储模式，这样编译系统才能为变量分配相应的存储空间。
定义一个变量的格式如下： [存储种类]　数据类型　[存储器类型]　变量名表
在定义格式中除了数据类型和变量名表是必要的，其它都是可选项。
存储种类：自动（auto）,外部（extern）,静态（static）和寄存器（register），共四种，缺省类型为自动(auto)。

存储器类型的说明就是指定该变量在单片机c语言硬件系统中所使用的存储区域，并在编译时准确的定位。
存储器类型
data：直接访问内部数据存储器（128字节),访问速度最快
bdata：可位寻址内部数据存储器（16字节），允许位与字节混合访问
idata：间接访问内部数据存储器（256字节），允许访问全部内部地址
pdata：分页访问外部数据存储器（256字节），用MOVX @Ri指令访问
xdata：外部数据存储器(64KB)，用MOVX @DPTR指令访问
code：程序存储器（64KB）,用MOVC @A+DPTR指令访问

如果省略存储器类型，系统则会按编译模式SMALL,COMPACT或LARGE所规定的默认存储器类型去指定变量的存储区域。无论什么存储模式都能声明变量在任何的8051存储区范围，然而把最常用的命令如循环计数器和队列索引放在内部数据区能显著的提高系统性能。还有要指出的就是变量的存储种类与存储器类型是完全无关的。
数据存储模式
存储模式决定了没有明确指定存储类型的变量，函数参数等的缺省存储区域，共三种：
Small模式：所有缺省变量参数均装入内部RAM，优点是访问速度快，缺点是空间有限，只适用于小程序。
Compact模式：所有缺省变量均位于外部RAM区的一页(256Bytes)，具体哪一页可由P2口指定，在STARTUP.A51文件中说明，也可用pdata指定，优点是空间较Small为宽裕速度较Small慢，较large要快，是一种中间状态。
large模式:所有缺省变量可放在多达64KB的外部RAM区，优点是空间大，可存变量多，缺点是速度较慢。

1. 一般指针
  一般指针的声明和使用均与标准C相同，不过同时还能说明指针的存储类型，例如：
  long * state;为一个指向long型整数的指针，而state本身则依存储模式存放。
  char * xdata ptr；ptr为一个指向char数据的指针，而ptr本身放于外部RAM区，以上的long,char等指针指向的数据可存放于任何存储器中。
  一般指针本身用3个字节存放，分别为存储器类型，高位偏移，低位偏移量。
1. 存储器指针
  基于存储器的指针说明时即指定了存贮类型，例如：
  char data * str;str指向data区中char型数据
  int xdata * pow; pow指向外部RAM的int型整数。
  这种指针存放时，只需一个字节或2个字节就够了，因为只需存放偏移量。
1. 指针转换
  即指针在上两种类型之间转化：
  l 当基于存储器的指针作为一个实参传递给需要一般指针的函数时，指针自动转化。
  l 如果不说明外部函数原形，基于存储器的指针自动转化为一般指针，导致错误，因而请用“＃include”说明所有函数原形。
  l 能强行改变指针类型

sfr和sfr16能直接对51单片机的特殊寄存器进行定义，定义方法如下：sfr 特殊功能寄存器名= 特殊功能寄存器地址常数;
sfr16 特殊功能寄存器名= 特殊功能寄存器地址常数;我们能这样定义AT89c51的P1口sfr P1 = 0x90; //定义P1 I/O口，其地址90H
。sfr是定义8位的特殊功能寄存器而sfr16则是用来定义16位特殊功能寄存器，如8052的T2定时器，能定义为：
sfr16 T2 = 0xCC; //这里定义8052定时器2，地址为T2L=CCH,T2H=CDH用sfr16定义16位特殊功能寄存器时，等号后面是它的低位地址，高位地址一定要位于物理低位地址之上。注意的是不能用于定时器0和1的定义。

sbit可定义可位寻址对象。如访问特殊功能寄存器中的某位。其实这样应用是经常要用的如要访问P1口中的第2个引脚P1.1。我们能照以下的方法去定义:

(1)sbit 位变量名＝位地址 sbit P1_1 = Ox91;这样是把位的绝对地址赋给位变量。同sfr一样sbit的位地址必须位于80H-FFH之间。

(2)Sbit 位变量名＝特殊功能寄存器名^位位置 sft P1 = 0x90;sbit P1_1 = P1 ^ 1; //先定义一个特殊功能寄存器名再指定位变量名所在的位置.当可寻址位位于特殊功能寄存器中时可采用这种方法
(3)sbit 位变量名＝字节地址^位位置.sbit P1_1 = 0x90 ^ 1;这种方法其实和2是一样的，只是把特殊功能寄存器的位址直接用常数表示。
在单片机c语言存储器类型中供给有一个bdata的存储器类型，这个是指可位寻址的数据存储器，位于单片机的可位寻址区中，能将要求可位录址的数据定义为bdata,如:
unsigned char bdata ib; //在可位录址区定义ucsigned char类型的变量ibsbit ib7=ib^7 //用关键字sbit定义位变量来独立访问可寻址位对象的其中一位
int bdata ab[2]; //在可位寻址区定义数组ab[2]，这些也称为可寻址位对象sbit ab12=ab[1]^12;操作符"＾"后面的位位置的最大值取决于指定的基址类型，char0-7,int0-15,long0-31。

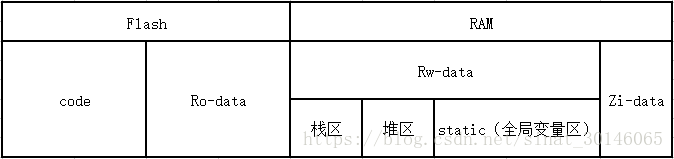

初始化前：
在这里插入图片描述
初始化后：

嗯…可以看到，初始化时RW-data从flash拷贝到RAM，所以在程序跑起来了Rw-data是在RAM里面的。
其中：Code为程序代码部分
RO-data 表示程序定义的常量const temp;
RW-data 表示已初始化的全局变量
ZI-data 表示未初始化的全局变量
————————————————
