叨叨在前：
这一篇的主要目的为
1、将以前Desktop的东西移到Pro上，熟悉Pro操作。毕竟Pro好用而且现在是主流
2、验证替换的模型是不是依照MPatch高度比例去替换的

1 矢量shp导入Pro

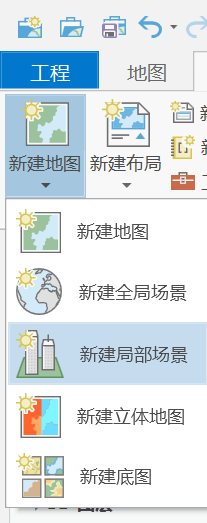

先新建一个局部场景。

1.1 新项目一般是一开始就新建，我这里懒得从头演示

然后将shp文件导入到Pro里。作为新人，我找了一圈也没有找到从哪里导入hh。最后依照以前Map的经验，从右边文件夹里找到了存放的地方拖拽进去的。

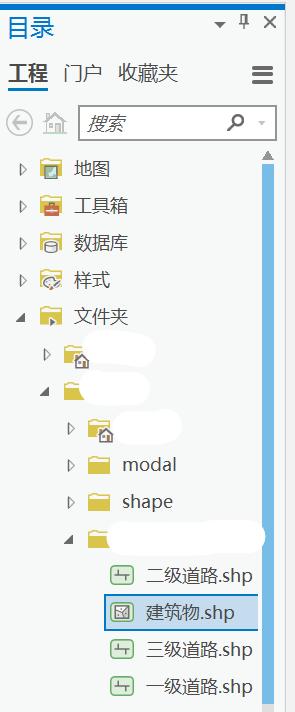

1.2 存放和拖拽shp

获取矢量shp的方法包括：
①找一幅底图（卫星、航拍、jpg等）人工矢量化，根据需求赋坐标
②找平台下载，一般免费，质量看运气，比如06提到的OpenStreetMap、天地图、规划云等
③找商业软件下载，比如BigMap、水经注等，除了收费贵没其他缺点
④找万能TB购买，一般十来块钱就能满足需求
⑤地图公司提供，如高德API、谷歌地球等，听说不错，还没尝试过

而我的这个shp是老师从水经注给我下的，带坐标和建筑高度。唯一的小缺点就是部分地方矢量化有误差，需要手动修改下

1.3 图中几栋建筑，只有一个歪斜的小shp

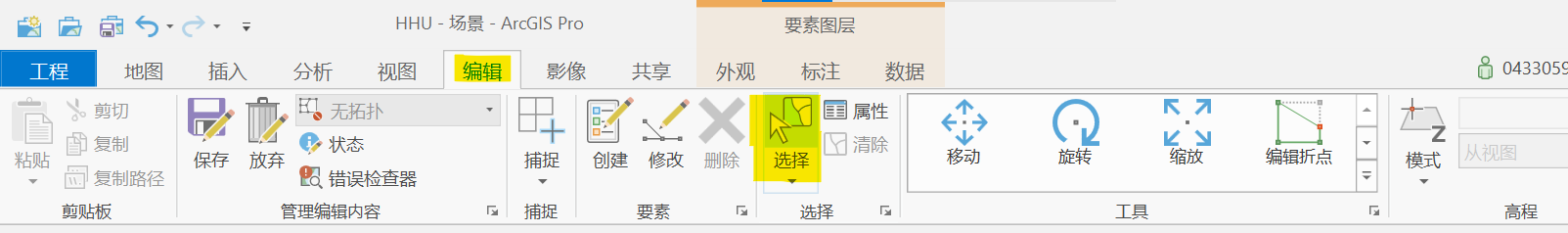

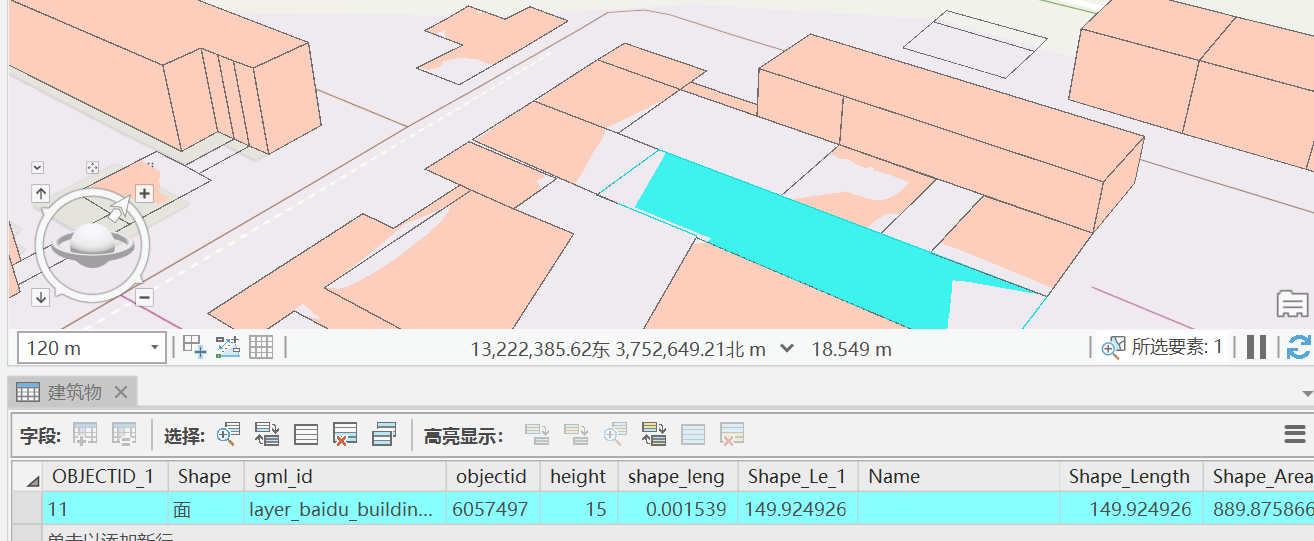

1.4 编辑→选择，然后就可以对shp进行操作了，可以在shp直接鼠标右击，选择移动、缩放等功能

需要注意的是，由于我需要考虑拉伸后的模型高度比例，所以我这里进行修改的时候会参照shp属性表，也就是1.4的下方的表格。属性表这个我觉得只要用过map做过一些事情的朋友都了解

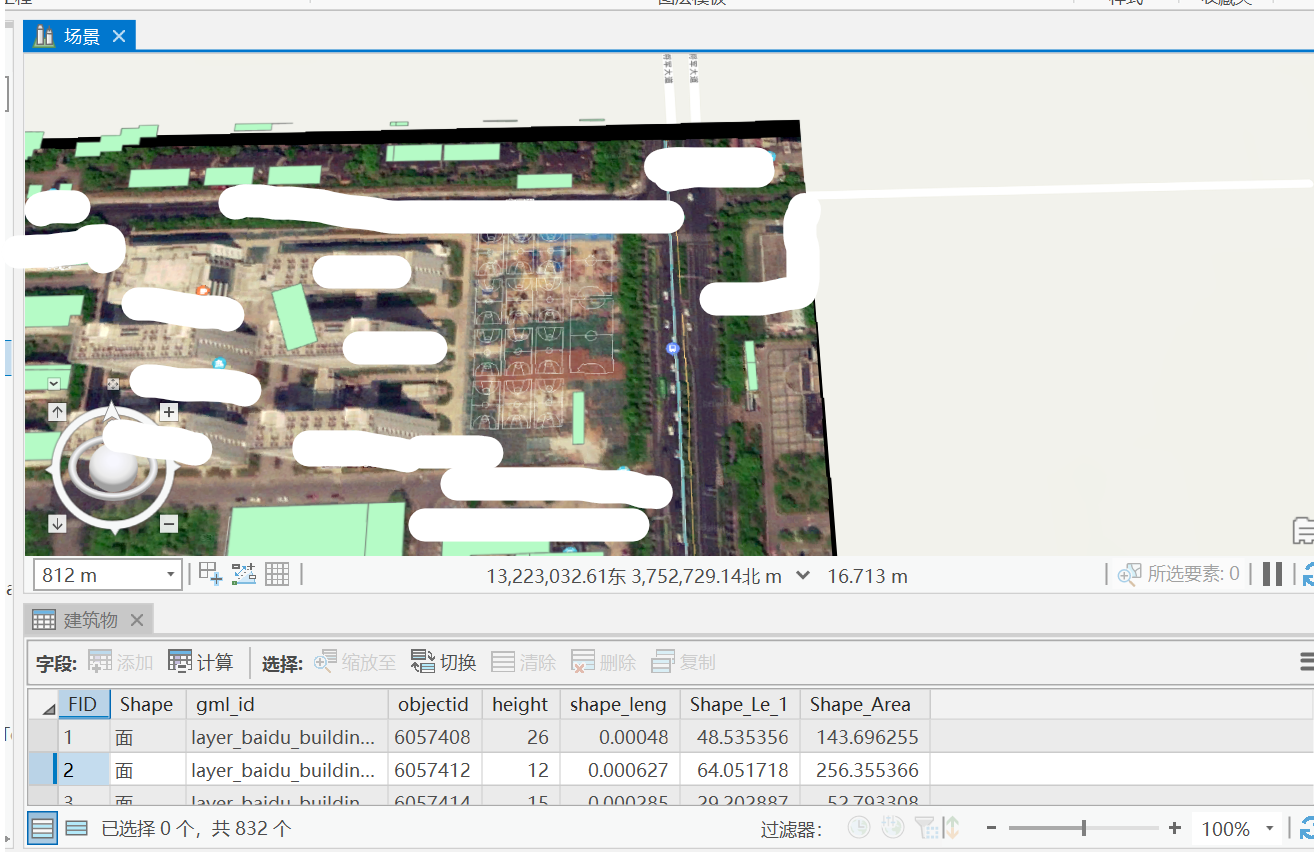

不知道为啥我的这个shape，小小一片区域竟然有800+个数，水经注这么强的嘛。点开细看，每一个小shape都为两个叠合，不理解这种操作。我觉得可以删掉一个。另外由于太多不好区分，我新增了一个Name字段做备注区分。

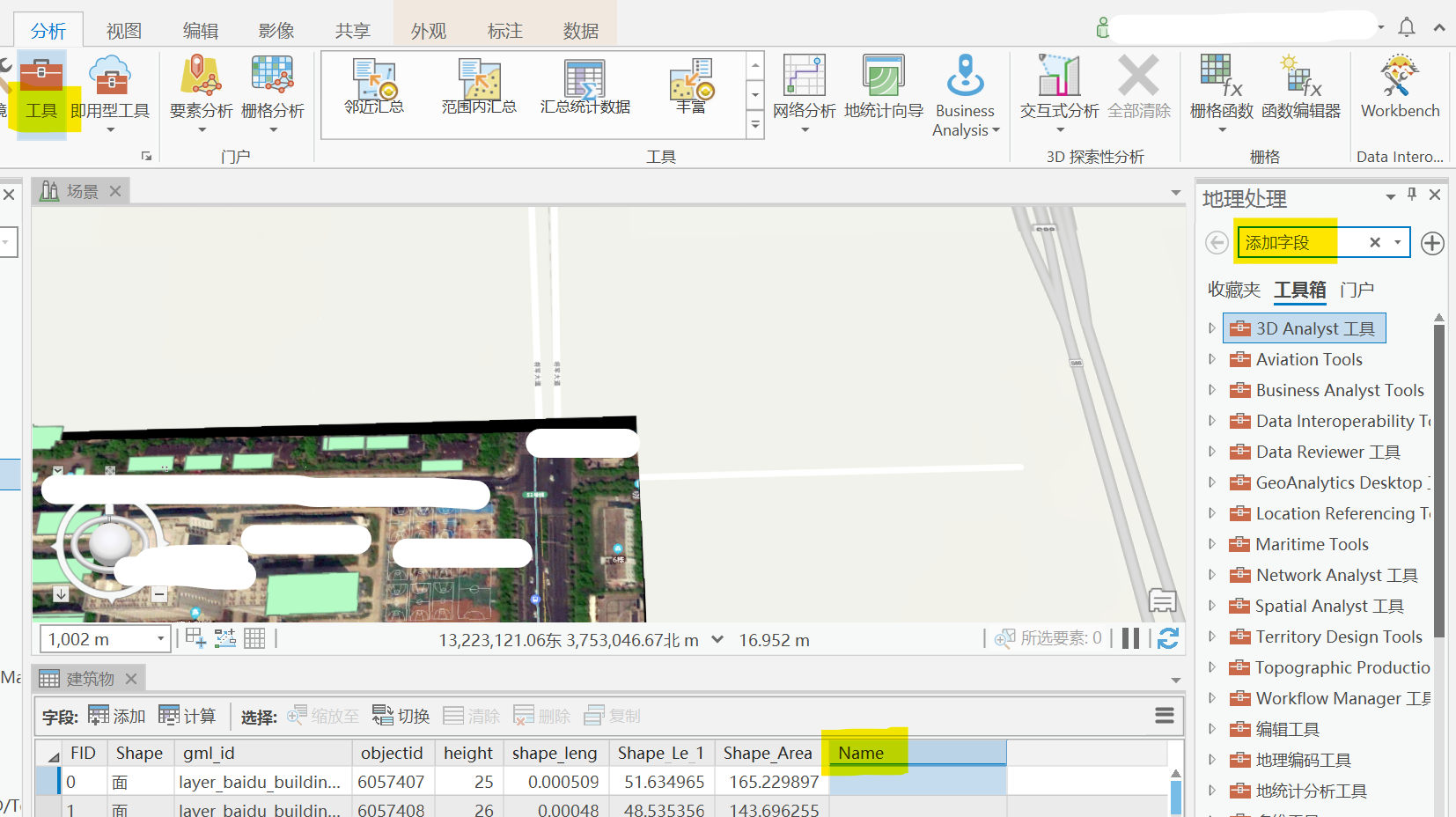

1.5 新建一个字段方便分辨各shape

经过删除，最后我把800+的shape减到了200+。当然还可以继续删减，只要保留大概位置形状就好，不过我还是留了备份以防万一。

在经过和原场景对比和高度、区域等细节修改，区域的建筑矢量就算完成了。

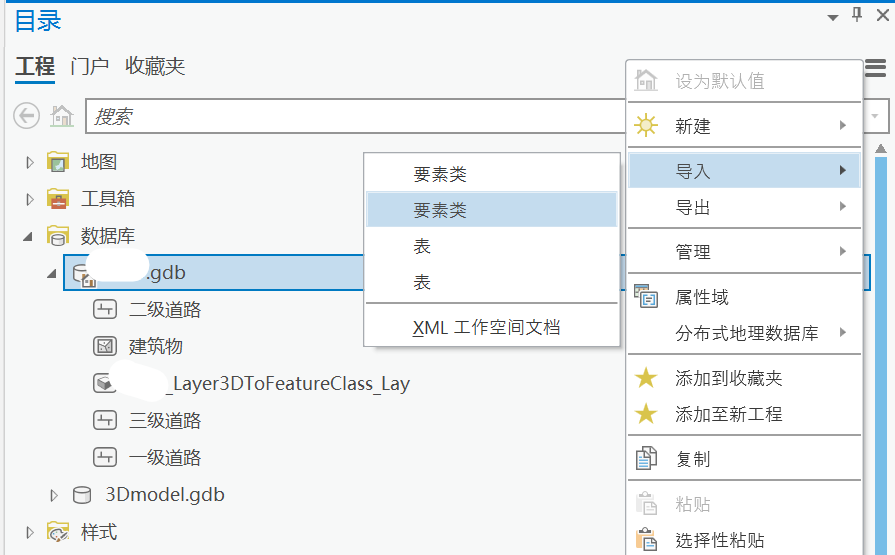

将其导入进数据库中。

1.6 各矢量shape导入gdb

2 道路矢量化和误差处理

对建筑矢量化的粗糙完成后，下一步就是整合道路。
由于我的范围很小，而且对这区域很熟悉，所以直接人工依次检查的。实际应该是有对应工具【我忘了是啥了hhh，而且Pro还不太熟悉，偷懒手动检查的】

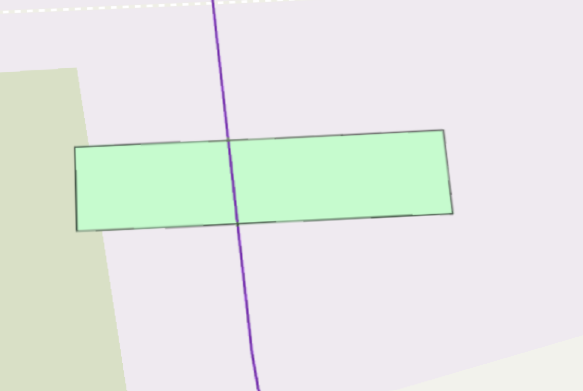

2.1 道路和建筑物重叠，需修改

拓扑检查

好吧我还是想起来了，拓扑
Arcgis Pro Help：创建拓扑

拓扑需要有要素集才能操作。因此先创建一个。注意的是，坐标系的问题。我因为都使用矢量化shape统一的CGCS2000和GK，所以直接下拉选择。2.4的拖拽也是坐标系一样才能直接拖拽，不然需要导入，且导入的坐标会以数据集的坐标为准。需注意。

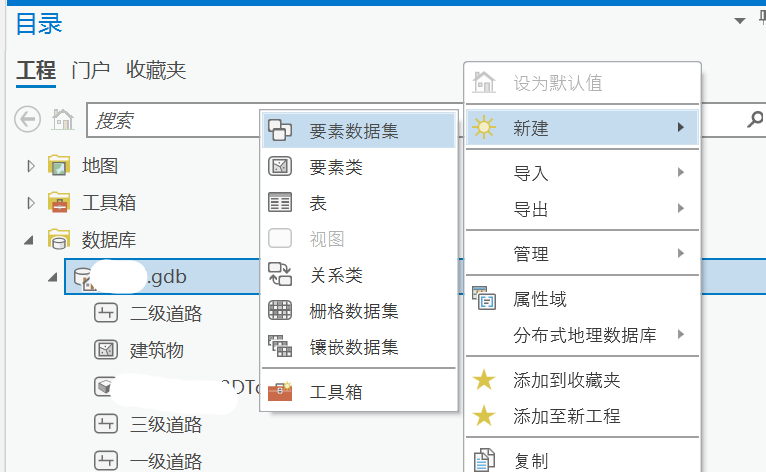

2.2 右击数据库创建要素集

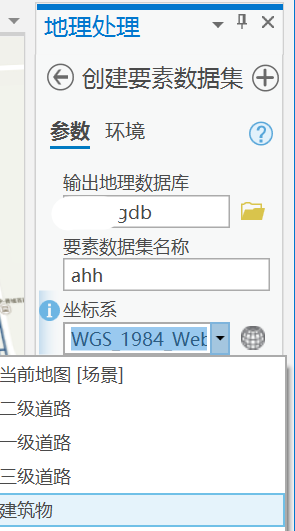

2.3 使用和shp一样的坐标系

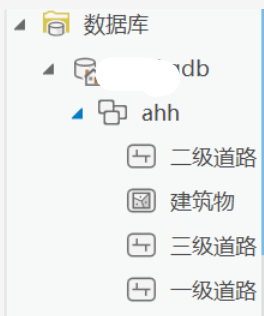

2.4 将shape直接拖拽进去

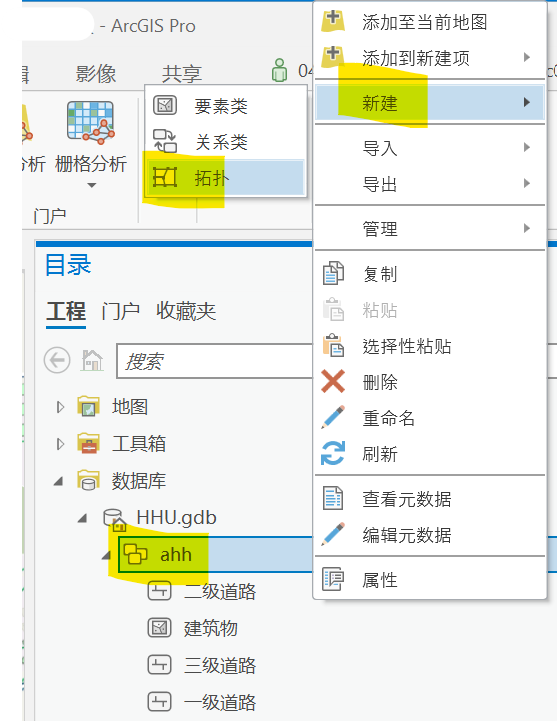

2.5 右击新建topology

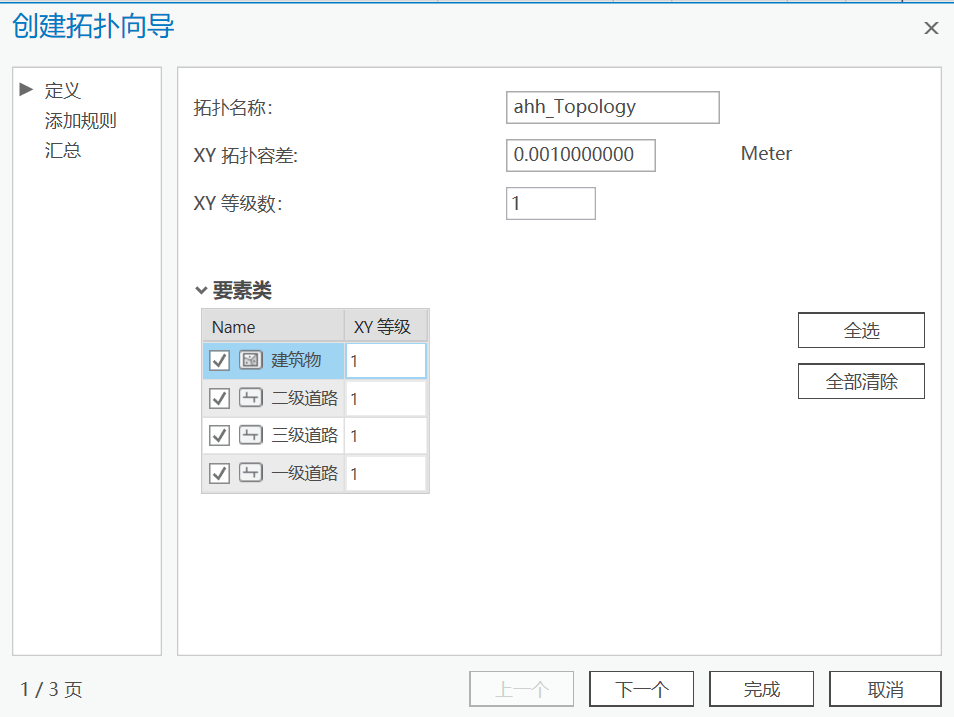

2.6 跟着前面链接的官方操作走

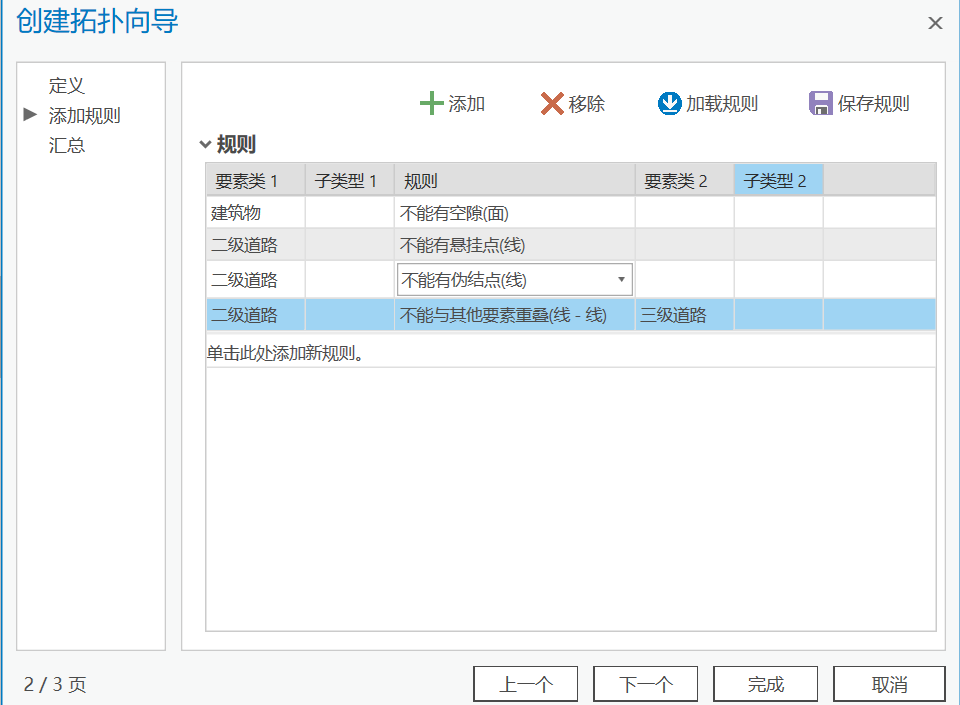

2.7 规则需要自己根据需求选

由于我创建拓扑时，软件不是退出就是告诉我软件破损需要重新安装，而我是淘宝买的2.5.2，搞了半天这个版本其实就是2.5 beta版，Esri发行做测试用的，但我不明白现在很多淘宝店家卖的2.5都是这个，说是稳定？？？至少我在对矢量进行缩放时只能成比例喵了个咪。

尝试几次后我放弃了。改为人工去调整，反正需要改的问题不多，就是道路和建筑物交叉了，移动下就行。

后面可能换个版本尝试。

3 道路中心线改双线——待解决

由于最后道路是需要贴纹理的，而纹理需要闭合面才能贴。所以这里需要做些改动。

搜了一圈全是道路中心线怎么搞，双线变单线的。

单纯的复制粘贴肯定是不行的，或者导入建模软件去搞搞？

4 建筑拉伸——部分问题待解决

在拉伸完后，可以全域检查下，如图4.3，能明显看到先前1矢量细节处理时遗漏的地方，需要二次调整，比如对属性表改数据，移动位置，删掉不符实际的等等

4.1 选择绝对高度

4.2 选择对应字段和单位

4.3 可以看出属性不符实际

但是当我点开属性表对这些拉伸异常的矢量块检查时，发现该有的数据都有。
Arcgis Pro Help：3D 中不支持的绘制

【题外话：Pro我打开响应比较慢，我看2.5推荐配置是5-10核、8-16g、>30g内存，喵了喵我8核16g40+g感觉收到了欺骗，好想配个台式机啊哭泣】

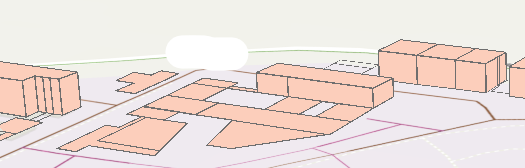

4.4 未拉伸部分

5 模型替换进Pro

【题外话，由于又要重复这一让我心戚戚的步骤，而我忘性也大，需要回去看看当时的记录贴，然后我发现我写得一坨翔一样，条理不清很混乱】

这里我先是用Pro操作半天，发现不大会，帮助文档的操作我看得云里雾里，于是回归老本行，用Scene去做

批量拉伸的shape文件怎么替换模型

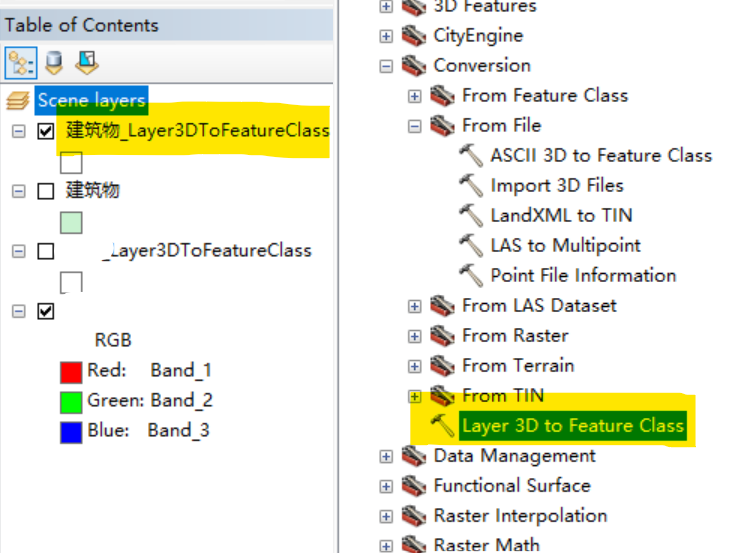

5.1 shape转换为MPatch格式

5.2 后缀_Layer3DToFeature的就是转换好的MPatch

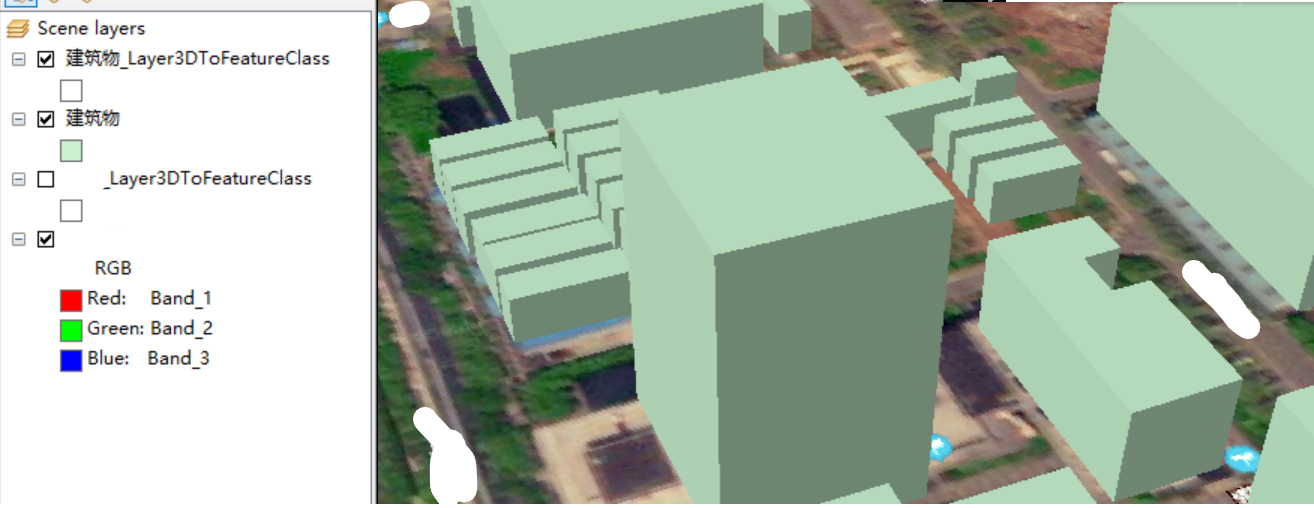

这里注意，MPatch格式图中是不显示的，具体为什么我不清楚，所以建议把原shape也加载到图中方便后面操作，即5.2绿色建筑

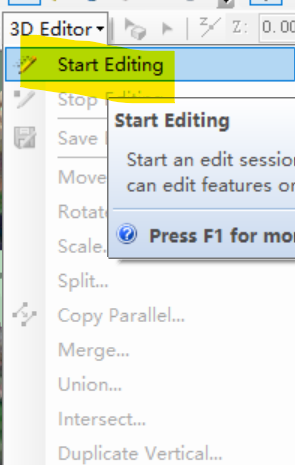

5.3 启动3D编辑

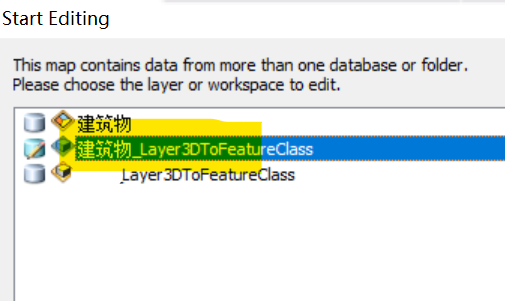

5.4 选择转换后的MPatch文件，这一点很重要

5.5 启动编辑转换

【草了个大，我又失败了】

最后
