我是靠谱客的博主单纯缘分，最近开发中收集的这篇文章主要介绍将visio的图片插入latex中【去除空白部分】【用Adobe Acrobat无法去除pdf空白部分的解决方法】，觉得挺不错的，现在分享给大家，希望可以做个参考。

参考：利用visio保存成pdf时，保存的图像上有灰色的线，【Latex】中插入图片（Excel和Visio绘制）不失真的方法，Latex插入Visio绘制的流程图

1. 将visio文件另存为pdf文件，此处要注意去除四周灰色的线条，否则下一步无法去除空白部分。具体操作如下：

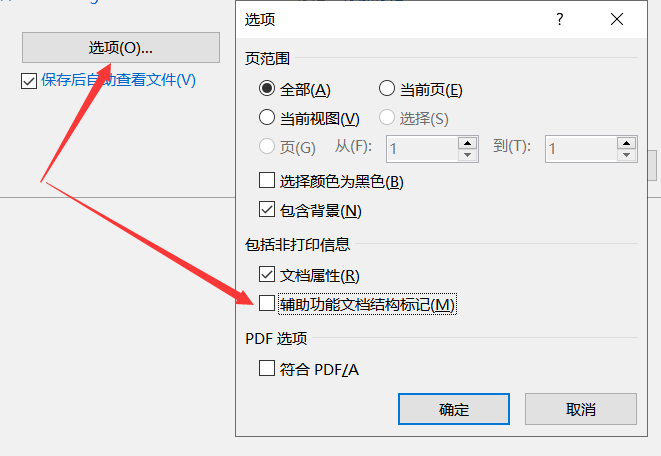

以visio2016为例，文件——另存为——浏览——保存类型选择为pdf,然后在保存文件的“选项中”，将“辅助功能文档结构标记”取消选择。

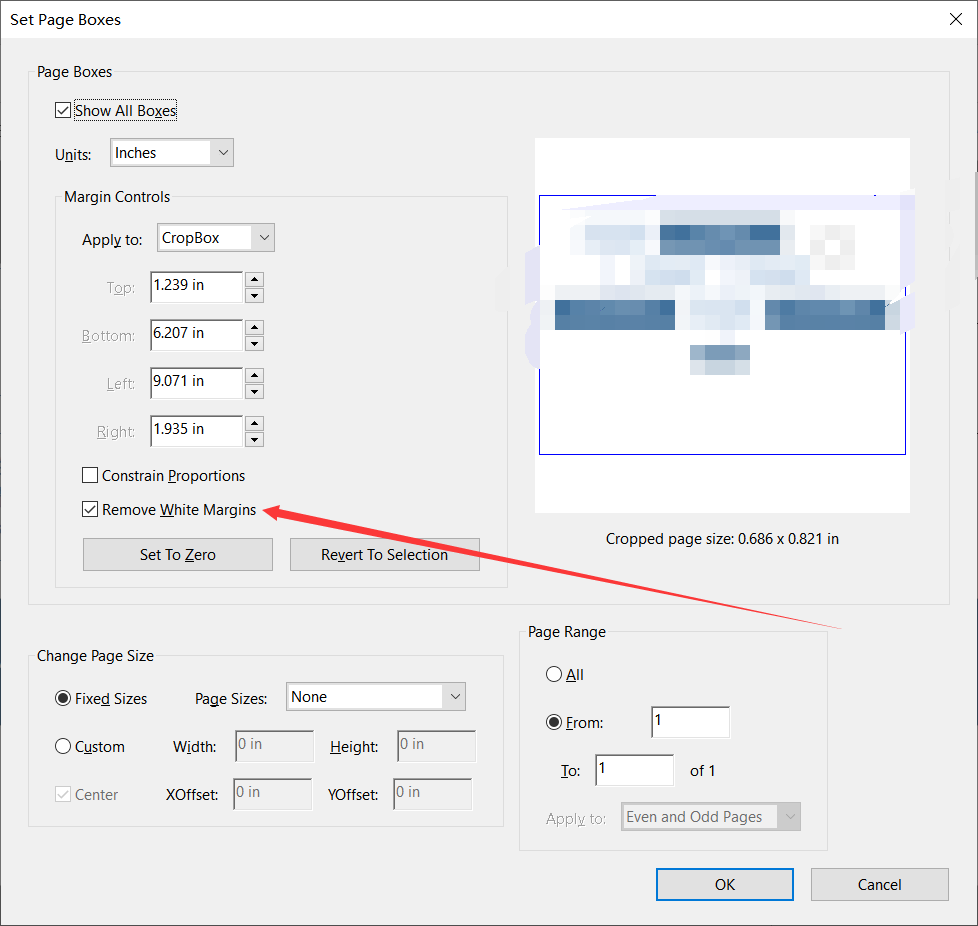

2、用Adobe Acrobat打开pdf文件，选择工具-页面-裁剪，自己拖出裁剪框后双击鼠标或按enter键，然后选中remove white margins。保存即可。

3、在latex中插入图片

begin{figure}
centering
includegraphics[width=textwidth]{文件名.pdf}\
caption{fit}label{}
end{figure}
