我是靠谱客的博主等待项链，这篇文章主要介绍IEEE Access LaTex 版本问题(一)：图片的标注无法换行、无法左对齐以及如何加粗，现在分享给大家，希望可以做个参考。

问题描述

作为菜鸟，在编辑IEEE Access 的LaTex版时，图片双栏显示时常常会遇到图片的下标注(也就是常说的caption)无法换行，而且系统给定的版本无法做到下标注左对齐以及字体如何加粗（ $就和见刊的论文那样$ ），然后经过我多次在网上勘察答案，取其精华而总结出的此篇经验。目的是希望大家在遇到这类问题时能够有个相应的参考，传承 $前人栽树后人乘凉$ 的好风俗。

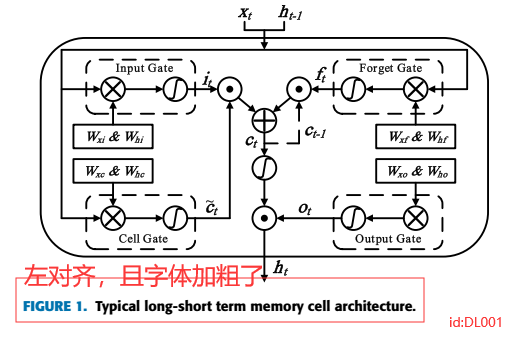

而我们目的是想达到这样一个展示（摘自其他见刊Access）：
Alt

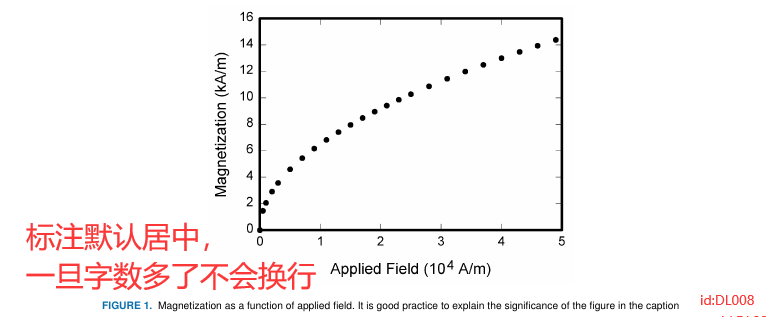

而现实中，是这样的：
Alt

语句分析

在IEEE Access模板中添加图片的示例语句：

复制代码

1
2
3
4
5
6
7
% 模板
Figure[t!](图片参数设定区)[区域宽度设定，单栏/双栏]{图片路径}{图片标注}

% 示例
Figure[t!](topskip=0pt, botskip=0pt, midskip=0pt){fig1.png}
{Magnetization as a function of applied field.It is good practice to explain the significance of the figure in the caption.}

示例所显示的图默认是双栏的，如果想要单栏显示，则在 ’ [ ] ’ 内设置参数 [width = 3 in]。大概3.3 in以下都是单栏的。

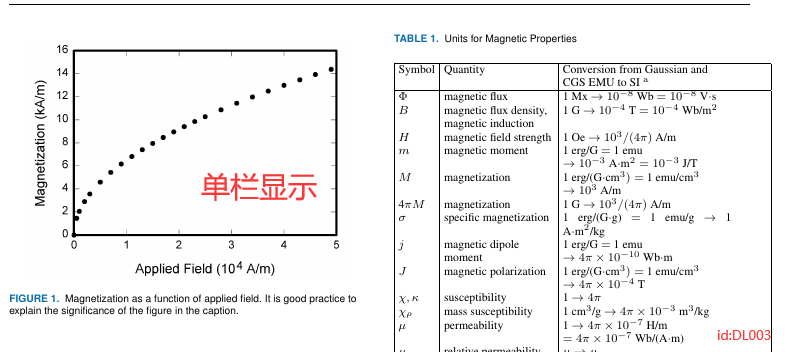

单栏显示：

复制代码

1
2
3
4
% 单栏显示
Figure[t!](topskip=0pt, botskip=0pt, midskip=0pt)[width = 3 in]{fig1.png}
{Magnetization as a function of applied field.It is good practice to explain the significance of the figure in the caption.}

Alt

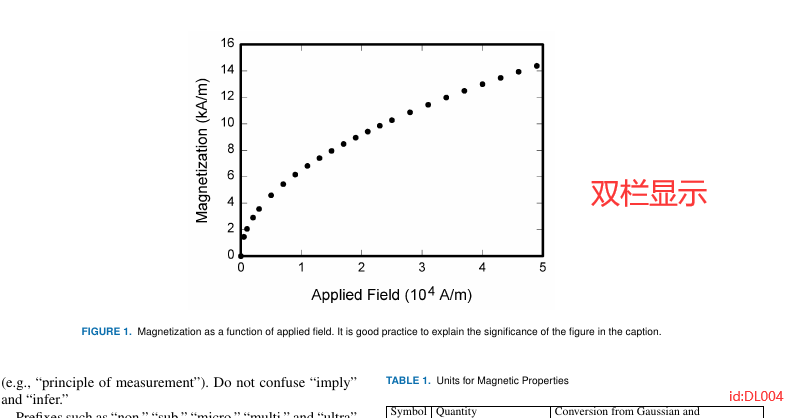

双栏显示：(默认双栏)
Alt

开始操作

在和 .tex 文件相同的文件夹里找到 ieeeaccess.cls 文件，直接双击打开（也可以用Notepad++打开）。

使用快捷键 ‘Ctrl + F’ 找到下面连续挨着的两行：

复制代码

1
2
3
setbox@tempboxahbox{{color{accessblue}figcapheadfont #1.  }}%
mbox{}hfillbegin{tabular}{@{}l@{}}noindentraggedrightunhbox@tempboxafigcapfont#2end{tabular}hfillmbox{}%

改动成：

复制代码

1
2
3
setbox@tempboxahbox{{color{accessblue}figcapheadfont {#1.} nobreakspace }}%
parbox[t]{hsize}{normalfontfootnotesize noindentunhbox@tempboxafigcapfont#2}

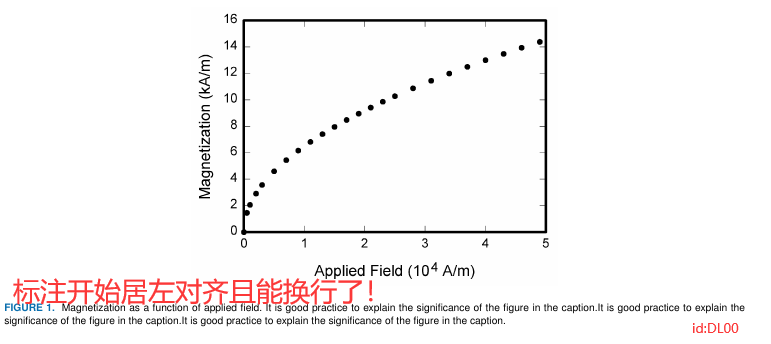

保存后刷新，效果出来了：
Alt
最后在图标语句处微改，添加 ‘ textbf{}’ ：

复制代码

1
2
3
4
5
6
7
8
% 原始
Figure[t!](topskip=0pt, botskip=0pt, midskip=0pt,){fig1.png}
{The process of neural connection from standard LSTM to SCLSTM. label{fig1}}

% 改动后
Figure[t!](topskip=0pt, botskip=0pt, midskip=0pt,){fig1.png}
{textbf{The process of neural connection from standard LSTM to SCLSTM. label{fig1}}}

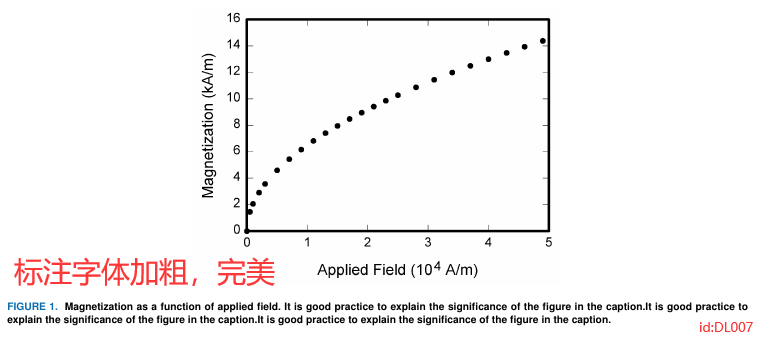

最终问题解决。
