概述

一、概述
　　因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。绝对不能出错，否则将烧毁主板或者外设。相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图
主机端：
接线图：

VCC
Data－
Data＋
GND
实物图：

设备端：
接线图：
VCC
GND
Data－
Data＋三、市面上常见的USB接口的布线结构

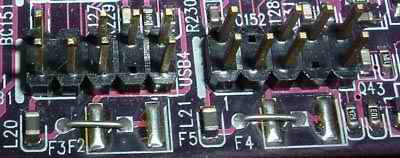

　　这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。当我们维修此类机器时，如何判断其接法呢？
　　现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。(说明：■代表有插针，□代表有针位但无插针。)
1、六针双排
　　这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。
■DATA1
■DATA1-
■VCC
■DATA2-
■DATA2
■GND
2、八针双排
　　这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。

■VCC
■DATA－
■DATA＋
□NUL
■GND　
■GND
□NUL
■DATA＋
■DATA－
■VCC

　　微星MS-5156主板采用的前置USB接口是八针互反接法。虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术，所以即使我们把USB的供电线接反，也不会导致主板无法启或烧毁USB设备的情况产生。
■VCC
■DATA－
■DATA＋
■GND　
■GND
■DATA＋
■DATA-
■VCC
　　以下这种接口比较常见，多使用于815，或440BX较早的主板上。
■VCC
■DATA＋
■DATA－
■GND　
■VCC
■DATA＋
■DATA-
■GND
　　以下这种接口现在不多见，也见于2001，2002年时期的主板上。
■VCC
■DATA－
■DATA＋
□NUL
■GND
■VCC
■DATA－
■DATA＋
□NUL
■GND
3、九针双排
　　这种前置USB接口最常见，大多数主板都使用这种接口，有的还带有插槽来限位。如：精英P6IEA，INTEL D845GLVA主板，L4IBMGL2(REV：1.0B)，精英865PE-A(REV：2.0)，捷波P4X400DA主板，捷波JP4MFM。
■VCC
■DATA－
■DATA＋
■GND
■NC
■VCC
■DATA－
■DATA＋
■GND
□NUL

　　有的主板的第十针也接地了，但这对性能改变不大，也没有多大差别，可以接也可以不接。
■VCC
■DATA－
■DATA＋
■GND
■GND
■VCC
■DATA－
■DATA＋
■GND
□NUL

　　有的主板上不但带有限位设计，同时也明确标明了每一根针的定义，如微星MS-845GLML主板。

　　捷波生产的几款主板的前置USB接口虽然也是九针，但空针的位置有所有同和其他厂家有点特殊，空针的位置正好相反，如845GPRO,845DBA，845DBAR2等主板，空针的位置正好是第十针，而非第九针。

　　精英L4S5M主板也是九针前置USB接口，但空针的位置是第七针，同时第四针是不使用的，两个USB接口的正好互反。对于互反的USB接口，我们一定要注意不能接错，因为这种情况因为我们接对了一个，往往按经验来判断连接另一个，造成部件损坏。
■GND
■NC
■DATA＋
■DATA－
■VCC
■VCC
■DATA－
■DATA＋
□NUL
■GND
4、十针双排
　　精英P6STM主板，神舟电脑使用的FC－810T主板使用十针双排USB接口，第九，十两名为闲置插针，两个USB接口的接法相同。
■VCC
■DATA－
■DATA＋
■GND
■NC
■VCC
■DATA－
■DATA＋
■GND
■NC

　　像微星845 Ultra VER：1主板，虽然使用的也是十针双排接法，但两组USB接法相反，并且使用了双地线。
■VCC
■DATA－
■DATA＋
■GND
■GND
■GND
■GND
■DATA＋
■DATA－
■VCC

　　微星815E PRO(VER：1)N1996
■VCC
■DATA－
■DATA＋
■GND
■NC
■NC
■GND
■DATA＋
■DATA－
■VCC
