3D软引擎之三角形光栅化

89 阅读 0 评论 59 点赞

我是靠谱客的博主陶醉冷风，这篇文章主要介绍3D软引擎之三角形光栅化，现在分享给大家，希望可以做个参考。

昨天前天实现了三角形光栅化算法，然而在邻近三角形之间出现了裂缝，于是弄了一天，后来，查看了《3D游戏编程大师技巧》的源码的示例，一看，他那没有裂缝，我这代码是按照书本的思路去实现的，经过一翻挣扎把它的代码移植到自己的代码，再经过一翻大修改，F5调试运行，结果仍然有裂缝！我觉得奇怪了，于是再对照了一遍代码，原来还有一个编译开关，于是又把另一编译开关所在的代码复制过来，然后再修改，在修改过的过程中遇到了不少的问题，先是变量的命名，然后就是有些变量没改，导致出现了很奇怪的错误，经过一翻纠正，我怀着兴奋的心情按F5，结果裂缝的问题解决了！

//使用快速版本有裂缝

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
#if ( (RASTERIZER_MODE==RASTERIZER_FAST) || (RASTERIZER_MODE==RASTERIZER_FASTEST) )
	// perform y clipping
	//if (y0 < min_clip_y)
	if (y0 < TOP_BORDER_SCR)
	{
		// compute new xs and ys
		xs = xs+dx_left*(-y0+TOP_BORDER_SCR);
		xe = xe+dx_right*(-y0+TOP_BORDER_SCR);

		// reset y0
		y0 = TOP_BORDER_SCR;
	} // end if top is off screen

	if (y2 > BTM_BORDER_SCR)
		y2 = BTM_BORDER_SCR;

	// make sure top left fill convention is observed
	iy1 = ceil(y0);
	iy3 = ceil(y2)-1;
#endif

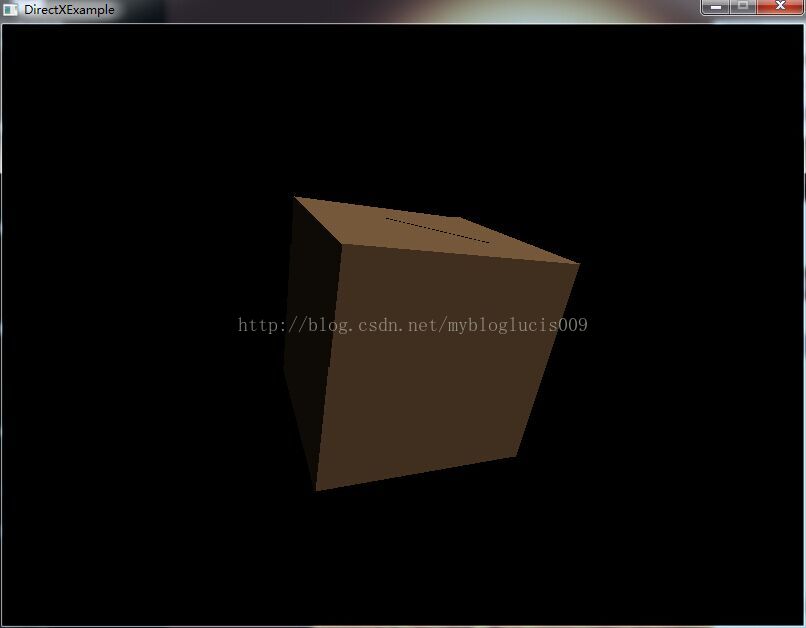

这是有裂缝的版本

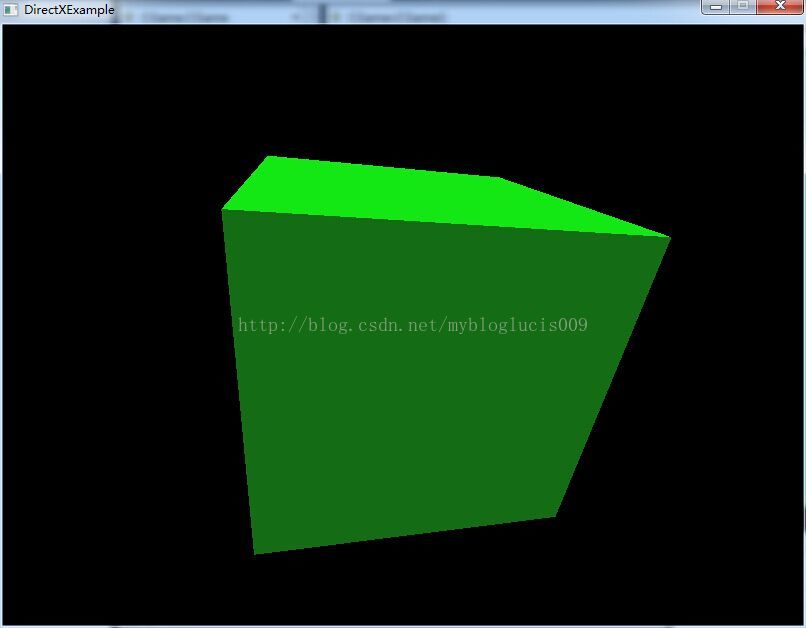

//使用了精确计算的版本，没裂缝

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
	//#if (RASTERIZER_MODE==RASTERIZER_ACCURATE)

	// perform y clipping
	if (y0 < TOP_BORDER_SCR)
	{
		// compute new xs and ys
		xs = xs+dx_left*(-y0+TOP_BORDER_SCR);
		xe = xe+dx_right*(-y0+TOP_BORDER_SCR);

		// reset y0
		y0 = TOP_BORDER_SCR;

		// make sure top left fill convention is observed
		iy1 = y0;
	} // end if top is off screen
	else
	{
		// make sure top left fill convention is observed
		iy1 = ceil(y0);
		// bump xs and xe appropriately
		xs = xs+dx_left*(iy1-y0);
		xe = xe+dx_right*(iy1-y0);
	} // end else

	if (y2 > BTM_BORDER_SCR)
	{
		// clip y
		y2 = BTM_BORDER_SCR;
		// make sure top left fill convention is observed
		iy3 = y2-1;
	} // end if
	else
	{
		// make sure top left fill convention is observed
		iy3 = ceil(y2)-1;
	} // end else
	//#endif
