MAYA制作一个国产火车建模

今天向朋友们推荐MAYA制作火车建模的方法和具体制作步骤，教程制作难度不大，喜欢的朋友可以学着制作一下，希望对大家有所帮助！

先介绍一下国产火车的发展历程

1964年大同厂成为专业制造蒸汽机车的工厂，对该车的锅炉部分进行了重新设计。增加了燃烧室，锅炉中心高度降低 80mm，烟管长度缩短到5350mm，烟箱通风装置作了较大改善，性能也有所提高。经过测试，当计算供汽率为75kg/(m2·h)、速度为 70kmn/h时，最大轮周功率可达 2192kw，机车总效率达8.42%。为发挥锅炉效率和改善乘务员劳动条件，采用了加煤机、推煤机和风动摇炉器。用于寒冷地区的机车采用密封式司机室。

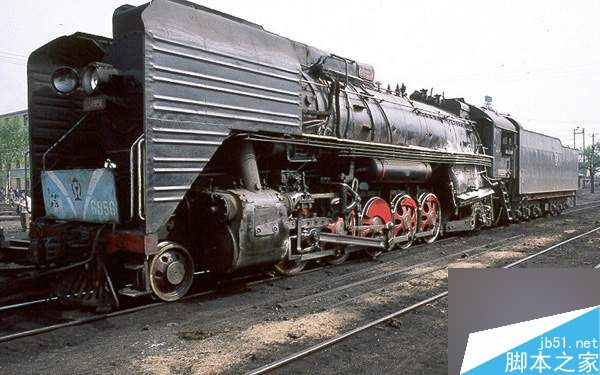

　　如图。

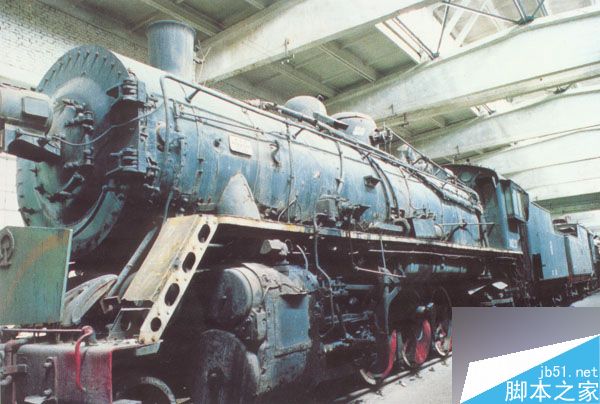

　　和平型3501号机车

　　 这是大同机车厂建成后于1959年12月制造的第一台机车。此后的29年中，大同厂一直生产此种机车，并不断加以改进，至1988年12月停产，大同机车厂共制造这种机车 4680台，最高年产量达325台。

　　该车是四方机车车辆厂于1952年7月修复组装的，出厂所标型号为ㄇㄎ1型2102号，车身镶有一块"八一号"铜牌。1959年变更机车型名时，改为jf型2102号。这台车湮没很久，1999年4月从蚌埠铁路分局淮南机务段被发现，现保存在大同蒸汽机车陈列馆。

　　1952年12月，四方机车车辆厂仿制成功解放型2121号机车(出厂当时叫ㄇㄎ1型2121号)。在中华人民共和国成立50周年成就展览会上，这台机车 (图片)以《中国第一台》的身份被拿到该展览会上展出。此前，人们一直把八一号(ㄇㄎ1型2102号)当作中国制造的第一台蒸汽机车。解放型2121号机车1986年从张家口机务段退役后，为铁道部科技馆收藏。

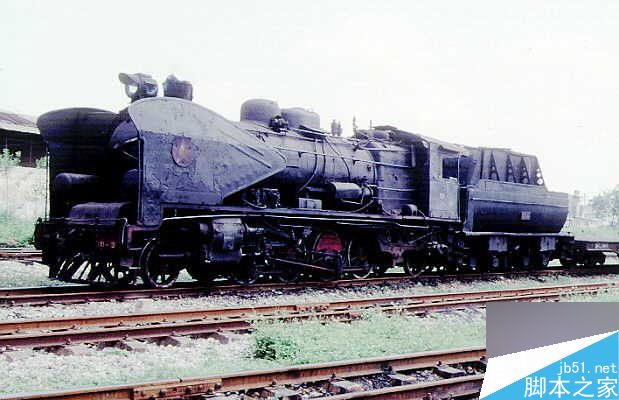

　　胜利型蒸汽机车是四方厂于1956年制成的客运机车。编号从601号开始，到1959年停产为止，共计生产了151台。胜利型干线客运蒸汽机车投人运用后，使长途直达旅客列车扩大了编组，客车数量由9辆增至 13辆，取得了很好的社会经济效益。

　　"胜利"(代号sl)这一名称是1959年变更机车型名后，对轴式为2-3-1的"ㄆㄒ"型("太平洋"，pf,rm)机车的统一规范名称。区分的标志是:st型600号以上的机车是四方机车车辆工厂的仿制车，600号以下的主要是日伪时期的パシロ型机车。

　　人民型蒸汽机车(代号rm)是大连厂于1957年在新胜利型机车的基础上进一步改进设计而成。四方厂于1958年试制出第一台，1959年起批量生产，至1966年停产，共生产了258台。

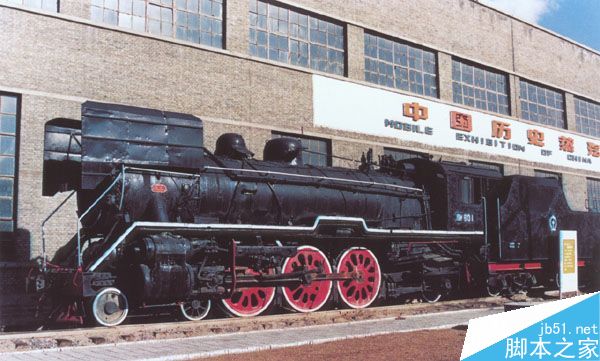

　　人民型1086号。

　　行进中的人民型机车。

　　 自力(zl)型蒸汽机车，此型是唐山机车车辆厂1965年为越南设计的米轨货运蒸汽机车。从1965年到1975年共制造67台，全部援助越南，在米轨铁路上运行。

　　朱德号。

　　资料就提供这么多，大家是否对哪个年代有了些新的认识呢？通过这些资料可以了解中国蒸汽机车的发展历程。注意看，没有两台完全相同的机车。

OK!介绍就到这里，下面正式开始使用MAYA建立火车模型，采用的方法是NURBS+多边形。

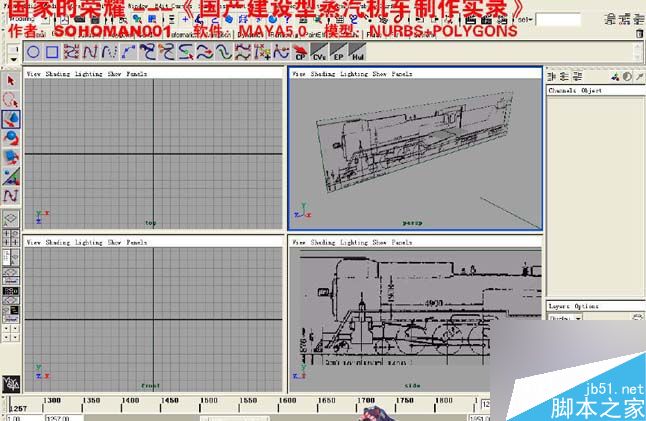

　　1、打开maya，调入参考图，图中所示的车头并不是我们所画的，只是提供一个大概的尺寸作为参考。

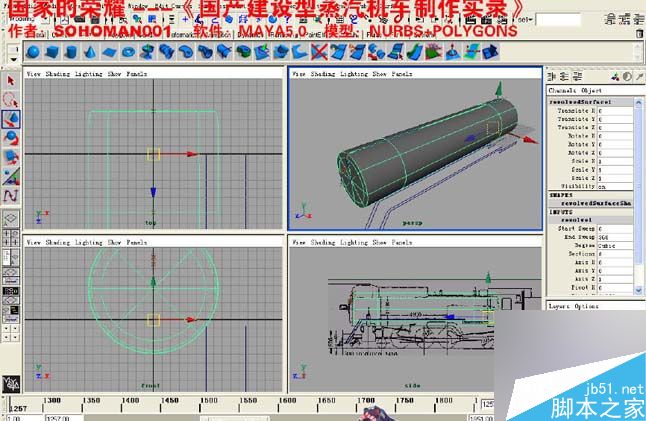

　　2、使用revolve命令将锅炉的大致形状转出，并且绘制出头部盖子的轮廓曲线。

　　3、分别绘制出两级车头盖的轮廓曲线，并且做适当的调整，如图。

　　4、使用revolve命令将第一级车头盖调成形，如图。

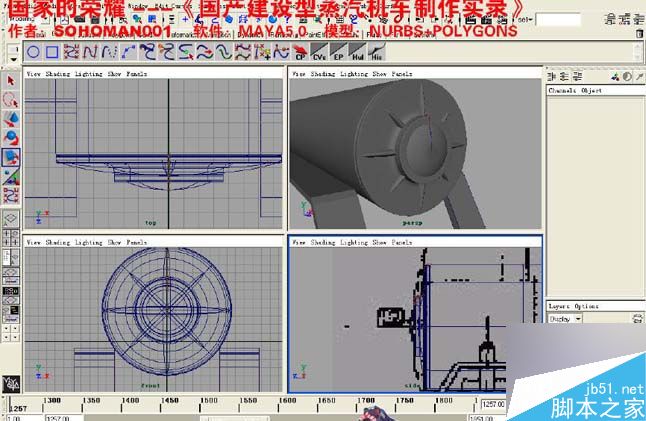

　　5、调整最后一级头盖的轮廓曲线，使其与第二级头盖的开口相对应，如图。

　　6、使用revolve命令将车头盖调成形，并且参考背景图和其他图片调整曲线，得到理想的头盖形状。

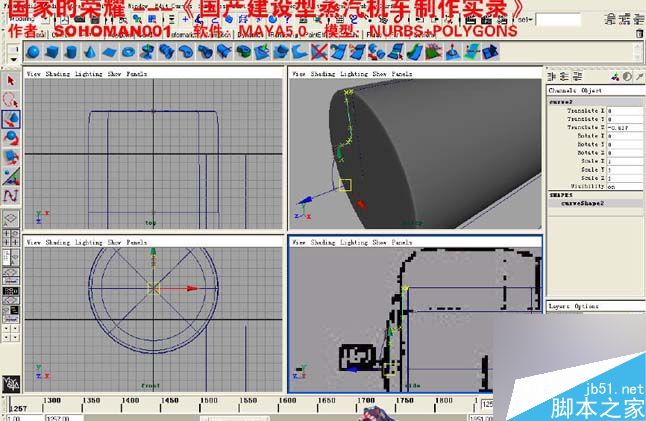

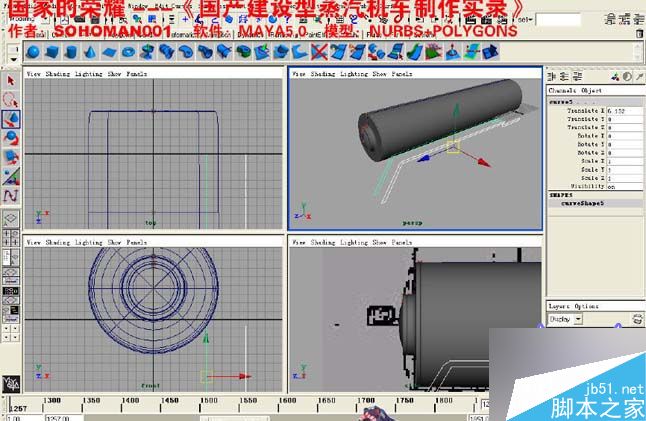

　　7、使用EP　CURVE　TOOL工具，在SIDE视图中参考背景图片绘制等级为1的直线曲线，并且复制一条，移动到适当的位置，如图。

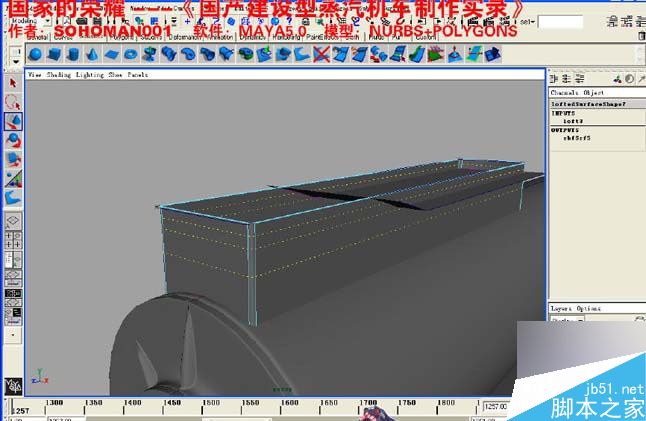

　　8、选择两条曲线，LOFT出曲面，再选择曲面的边界ISO线，执行PLANAR命令，将曲面两端封闭，如图。

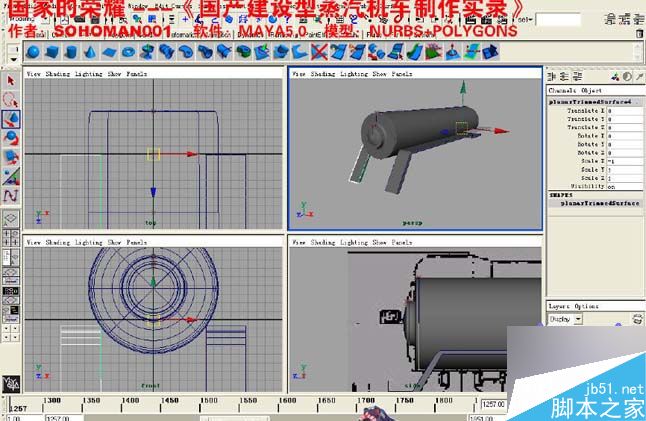

　　9、镜像复制工作平台曲面，如图。

　　10、在TOP视图中绘制曲线如图，将轴心点移至曲线中心下方，然后旋转90度，分别复制上下两条曲线，最后LOFT出曲面如图。

　　11、选择曲线，如图设置参数。

　　12、复制曲面如图。

　　13、间隔选择曲面，适当缩小曲面，如图。

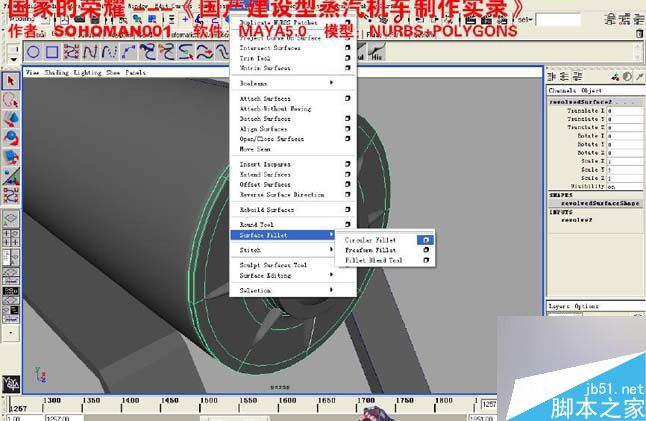

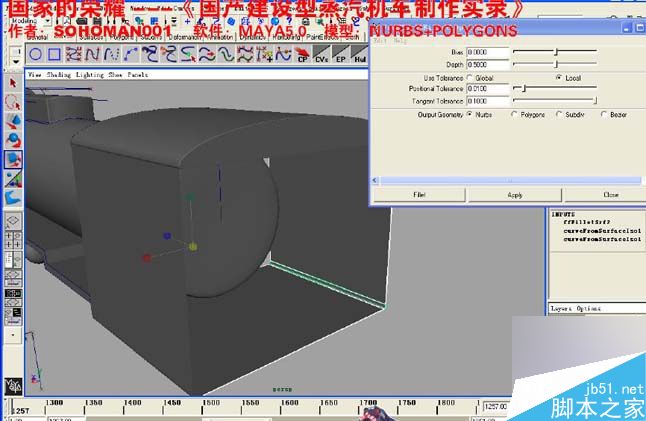

　　14、选择一个曲面和第二级头盖曲面，执行circular fillet命令，如图。

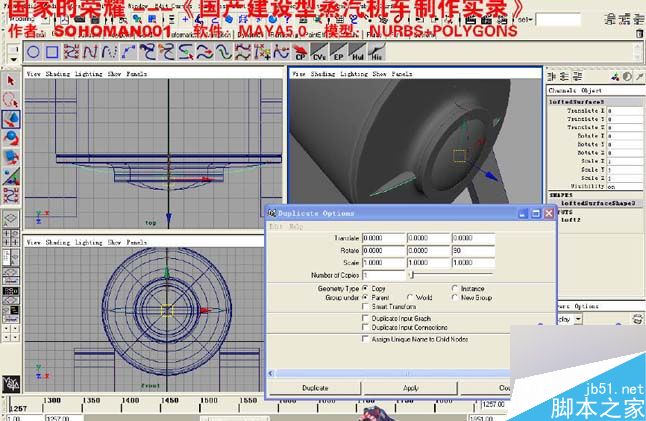

　　15、在circular fillet面板上如图设置参数，在加强筋和头盖之间产生过度曲面，使他们融合成一体。

　　16、复制第15步的动作，将所有的加强筋都和头盖曲面融合。

　　17、在SIDE视图中参考背景图绘制汽缸的侧面曲线，适当调整执行REVOLVE命令将汽缸成形，如图。

　　18、提取下方汽缸上的ISO线，适当调整到如图的形状，然后LOFT出曲面将两个汽缸包围。在SIDE视图中如图所绘制曲线。

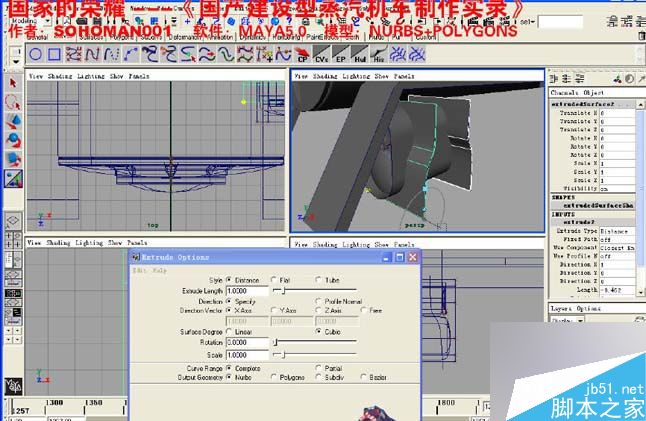

　　19、如图EXTRUDE出曲面与包围汽缸的曲面相交。

　　20、如图分别在汽缸两端使用circular fillet命令产生小的过度曲面。

　　21、分别剪切曲面后，选择汽缸总成的曲面并删除历史记录，并且成组。

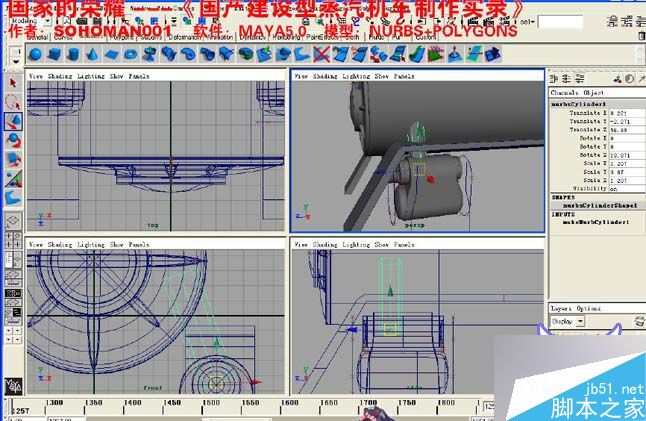

　　22、建立一个圆柱体，调整到如图的形状，使其上端切入到锅炉内下端切入汽缸内。

　　23、选择圆柱体和汽缸表面，使用circular fillet命令在两个曲面之间产生过滤曲面。

　　24、选择锅炉和圆柱体。

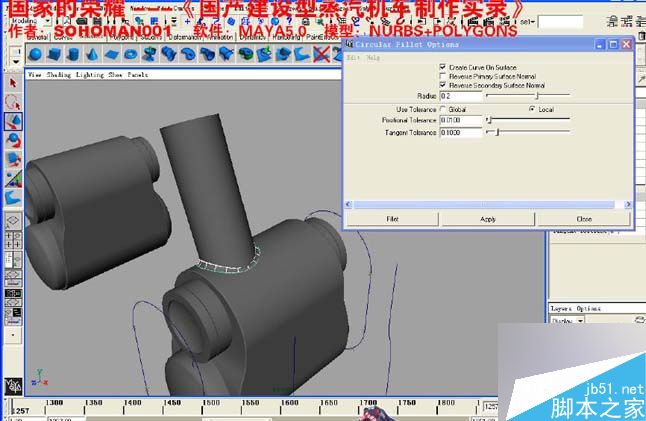

　　25、如图设置circular fillet命令，产生过度曲面。

　　26、在side视图中绘制汽包的轮廓曲线。

　　27、选择曲线，revolve出汽包曲面，移动到合适位置。

　　28、建立一个BOX，将来要在上面装轮子。

　　29、建立一个方框。

　　30、调整并进行复制。

　　31、LOFT出曲面。

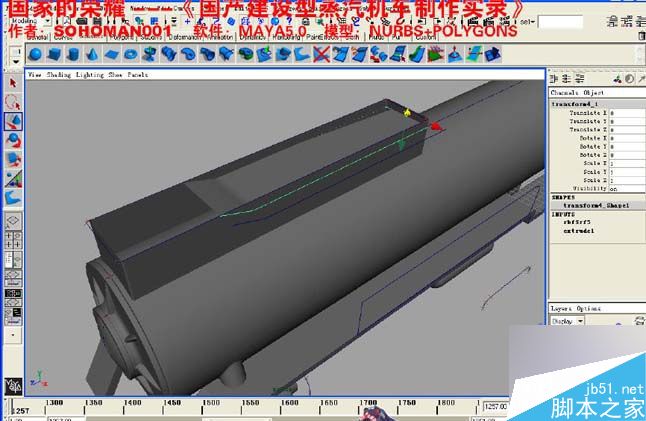

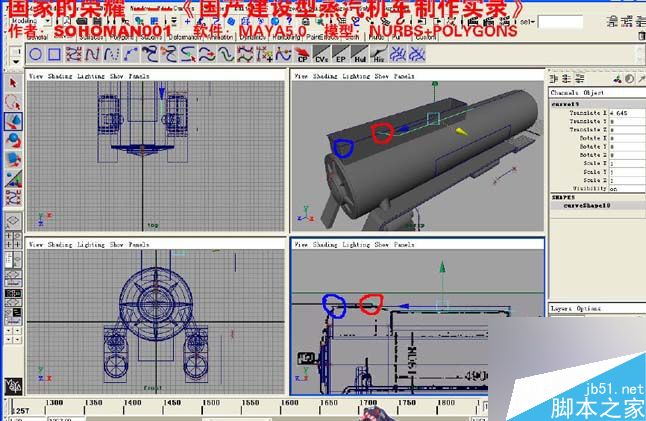

　　32、在SIDE视图中绘制一条曲线，注意将红圈处的点与蓝圈处的点在同一水平面上。

　　33、LOFT曲线，并与刚才建立的曲面相交。

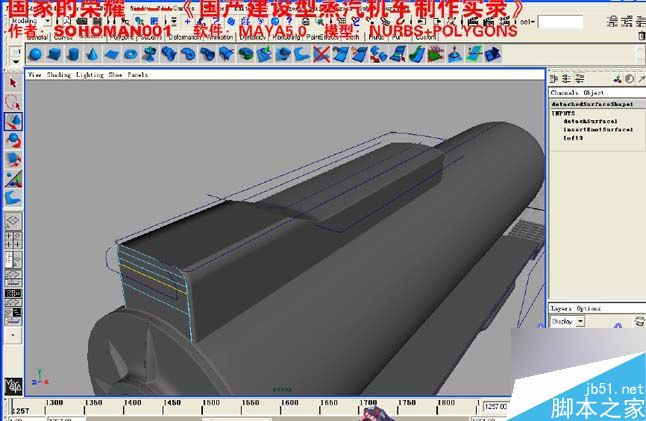

　　34、如图，添加几条ISO线。

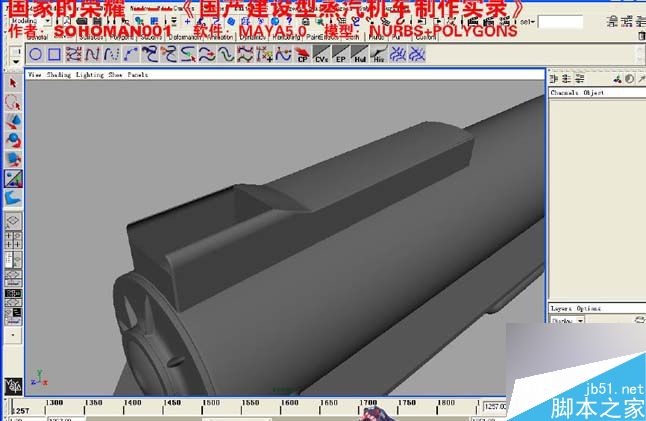

　　35、选择顶部的HULL线，进行缩放。

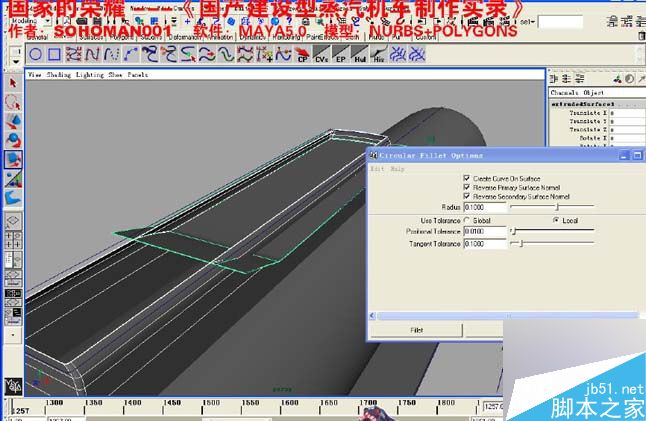

　　36、执行circular fillet命令。

　　37、绘制开口参考。

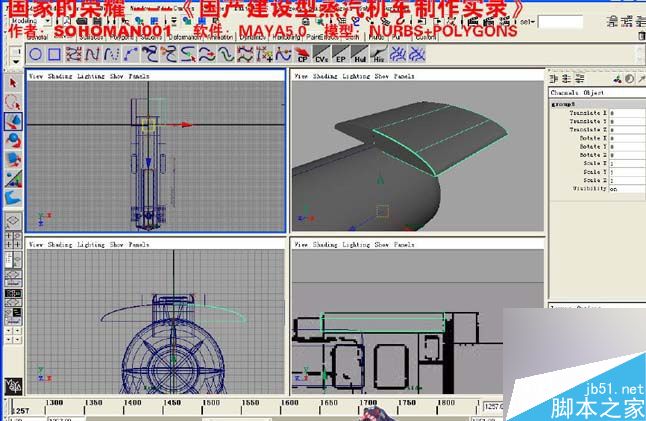

　　38、切开曲面。

　　39、如图。

　　40、绘制烟囱的刨面曲线，如图。

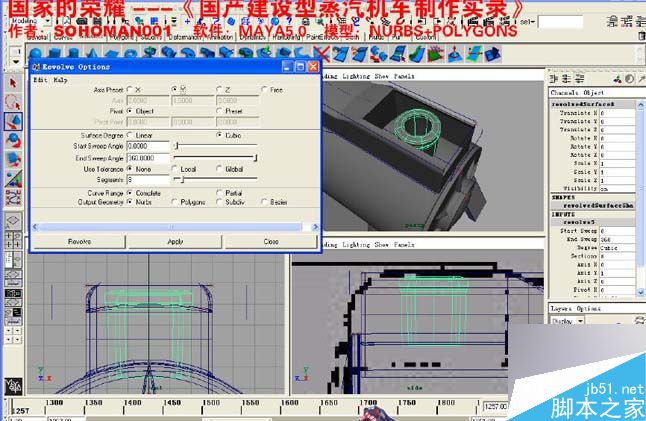

　　41、revolve出曲面。

　　42、适当调整形状。

　　43、制作顶棚。

　　44、制作驾驶室，首先拉个大概的形状作为参考。
