概述
镜像是在使用CAD中非常常用和能够提高工作效率的功能。而镜像，是指通过一个指定的对称轴，产生一个与原来的图形对称的图形的过程，由于和照镜子的原理相同，所以称之为镜像。下面我将进行简单的操作将“镜像”介绍给大家

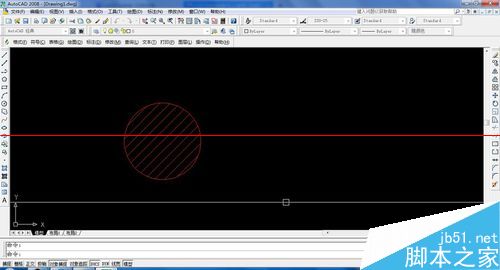

1、在cad中画出（找到）自己需要进行镜像操作的原始图形，这里我画了一个已经填充了的圆形。

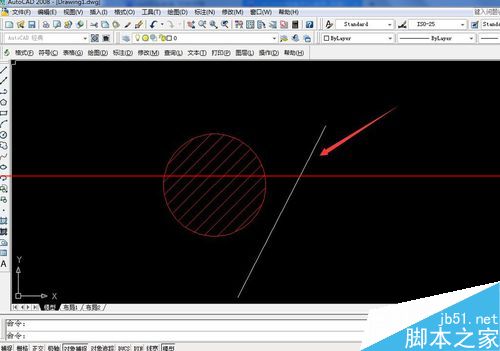

2、然后画一条对称轴，这里需要说明一下，大多数百度经验介绍的镜像功能里面都是画的一条竖直的对称轴，其实在真正使用的过程中只要对称轴是直线都可以镜像，所以我画了一条斜线当做对称轴
3、选中需要进行镜像操作的原始图形，选中后图形会变成虚线（写了1的地方），接着就是在命令输入栏输入镜像的快捷键 mi 然后回车
4、接着就是选择镜像的对称轴第一点的位置，这就是我们之前画好的那条直线，选中斜线的一个端点点击鼠标左键
5、然后就是选择对称轴第二个点的位置，也就是剩下的那个端点，选中后点击鼠标左键

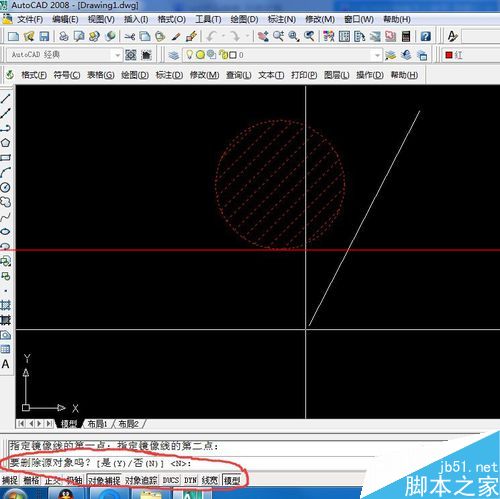

6、这时候就会提示我们“是否要删除源对象”这个看自己的需要，需要删除就输入 y 不需要就输入 n 这里我选择不删除，输入n后空格（或者回车)
7、这时候就可以看到镜像操作后的成果了。。。。
注意事项：镜像的快捷键是 MI 输入的时候不用区分大小写。
