ESP_12S模块-SmartConfig配网

SmartConfig配网

常见配网方式

1.目标设备设置为AP模式，移动设备连上目标设备AP之后，移动设备通过HTTP协议将室内WiFi账号与密码发送给目标设备，最后目标设备连上室内WIFI

2.SmartConfig配网：移动设备发送指定协议的UDP数据包，目标设备通过探针（sniffer) 获取UDP数据包之后，根据自定义协议做相应数据处理获得通信信道以及室内WIFI账号密码，最后目标设备连上室内WIFI

AT指令

ESP-12S开启SmartConfig的AT指令是：AT+CWSTARTSMART，指令的详细说明参考官方手册，如下图

什么是SmartConfig

智能配网，比如你拿到一个智能灯，它是可以连接你家的 WIFI 的，但是它不认识你家的 WIFI 怎么办呢，那么你就要告诉它，你家的WIFI 是什么名字，密码是什么，怎么样告诉它是最方便的？

智能灯的开发商开发智能灯的时候附带开发一个APP，通过使用这个 APP 来去告诉智能灯你家的WIFI，然后智能灯就可以连接家里的热点或路由器，成功连上网络

基本原理

SmartConfig方式配网的基本原理是先让设备进入WIFI 混杂模式 (WiFi Promiscuous) 以监听捕获周围的 WIFI 报文，由于设备还没有联网，而 WIFI 网络的数据帧是通过加密的，设备无法知道payload的内容，但是可以知道报文的某些特征数据比如每个报文的长度，同时对于某些数据帧比如UDP的广播包或多播包，其报文的帧头结构比较固定，可以很容易的识别出来。

这个时候在手机app或者小程序中，就可以通过发送UDP的广播包或者多播包，聪明的开发者利用报文的特征比如长度变化来进行编码，将目标 WIFI 路由器的SSID/PSW字符以约定的编码方式发送出去，设备端在捕获到UDP报文后按约定的方式进行解码就可以得到目标WIFI 路由器的相关信息并进行联网

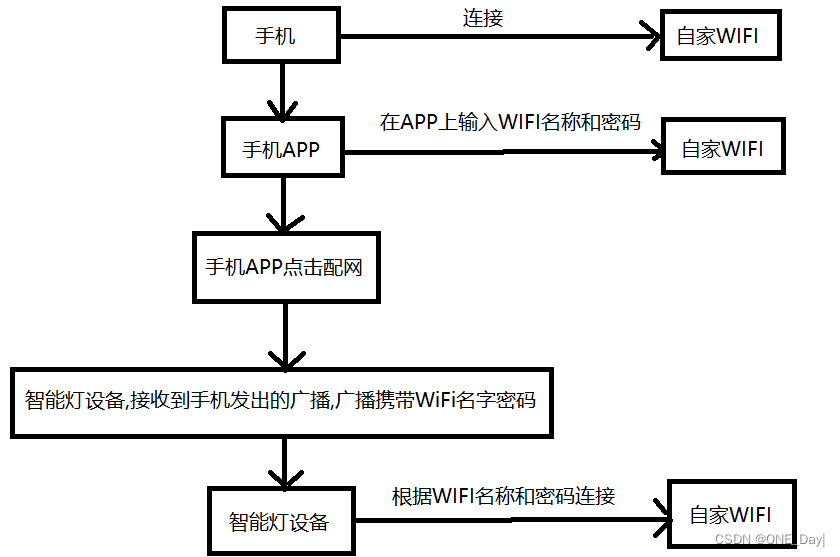

连接过程

什么是ESP-Touch

乐鑫官网介绍：乐鑫自主研发的 ESP-TOUCH 协议采用的是 Smart Config（智能配置）技术来帮助用户将嵌入了 ESP8266EX 的设备连接至 Wi-Fi 网络。用户只需在手机上进行简单操作即可实现智能配置

ESP-Touch使用的是厂商给的APP进行配网操作

值得注意的是，ESP-Touch配网中均是向255.255.255.255地址发送自定义UDP协议包，最后，开发板通过探针(sniffer)功能获取这些协议包并做数据处理，以获取室内 WIFI 账号与密码。

什么是AirKiss

AirKiss是微信硬件平台提供的一种WIFI设备快速入网配置技术，要使用微信客户端的方式配置设备入网，需要设备支持AirKiss技术。

从字面上很容易理解，AirKiss即“飞吻”，是一种信息传递技术。

由于智能设备追求小型化、低功耗等特性，大多数智能设备都没有配置屏幕及键盘等输入外设，设备连接无线网络成为一大难题，因此有了AirKiss。

它是微信硬件平台提供的唯一一个WIFI设备快速入网配置技术，换句话说，厂商想让WIFI设备具备微信控制功能，就必须在产品设计时匹配AirKiss协议。

AirKiss优势

作为微信设备功能的一部分，AirKiss技术相比AP传输和外设辅助传输等方式有两大优势。

首先，用户准备连接硬件设备时，只需要打开微信进行入网配置，无需下载第三方软件。

其次，利用AirKiss技术，用户可省去将设备配置为热点模式的步骤，在配置模式下可直接将无线路由器的SSID发送至设备。

微信配网过程可看：无线通讯（WIFI模块）

参考：

https://zhuanlan.zhihu.com/p/148484689

https://blog.csdn.net/xh870189248/article/details/106867631

https://www.freesion.com/article/1836798265/

https://blog.csdn.net/liwei16611/article/details/81133191

https://iot.weixin.qq.com/wiki/new/index.html?page=4-1-1
