DA14683的蓝牙MESH介绍

Date: 2019.01.23

Create: Jim

SDK下载

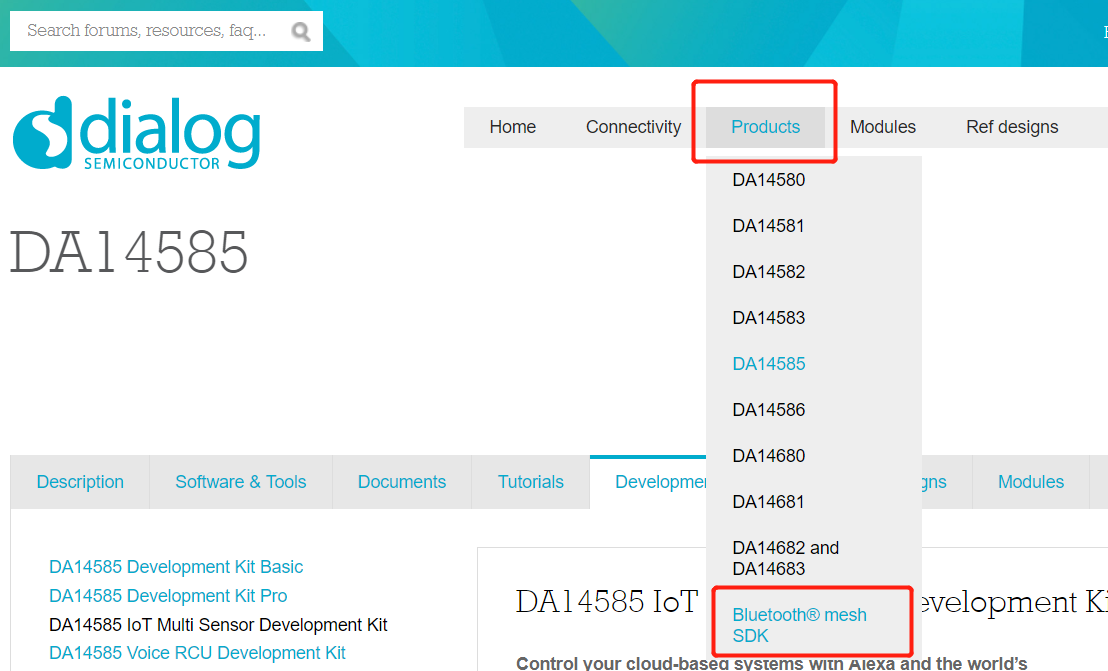

到Dialog的技术支持官网：

https://support.dialog-semiconductor.com/connectivity/product/bluetooth%C2%AE-mesh-sdk?qt-product_restricted_=1#qt-product_restricted_

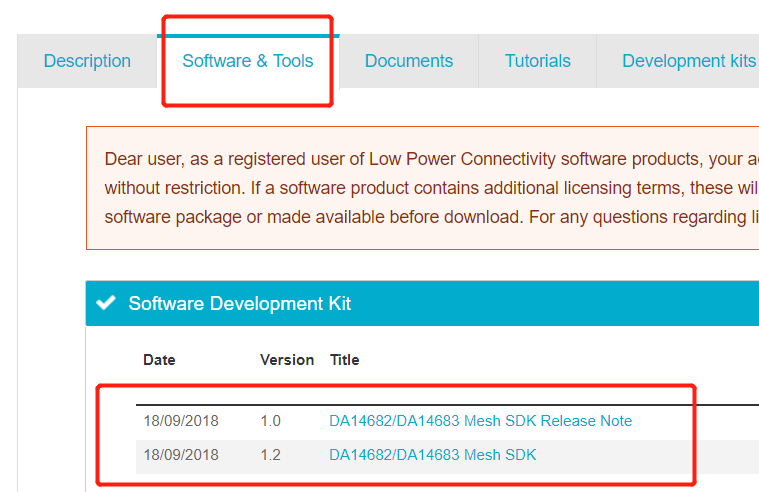

下载DA14683的MESH SDK和相关技术文档

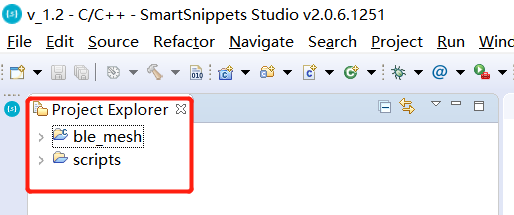

然后导入下载的SDK中的MESH工程：

测试APP下载

由于目前手机尚不支持MESH协议，所以Dialog发布了一款配置MESH网络的手机APP，通过手机APP来对MESH进行分组和开关操作。

在app store中搜索Dialog Ble即可下载到相关APP.

Generic ON/OFF model

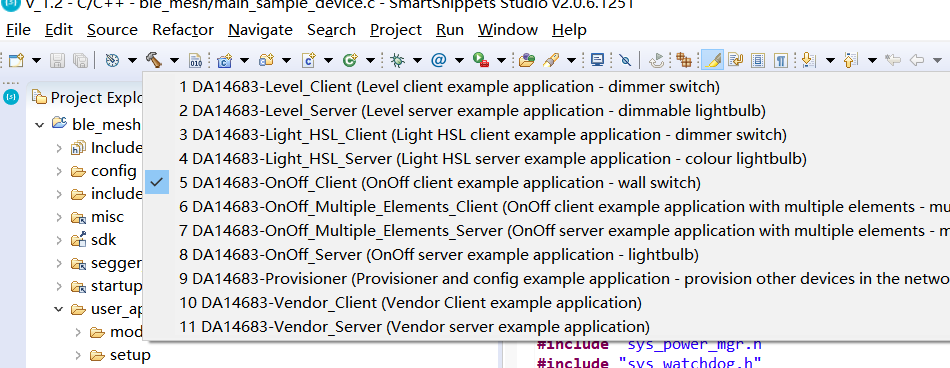

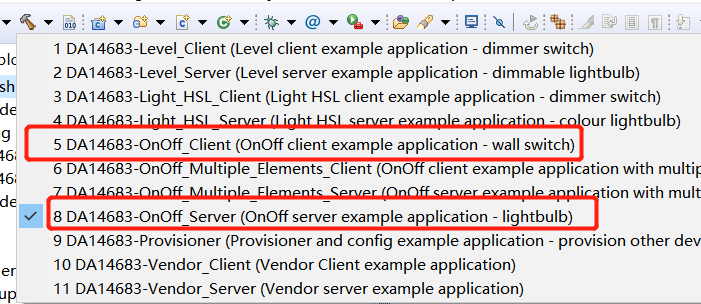

在编译的下拉选项中，可以看到不同的编译选项：

常见的应用就是开关灯的控制，分为Client和Service两个模块，如果一个Client和多个Service在同一个Group中，则这个Client可以同时控制这个Group的所有灯的开关。也可以用手机开关。

其他编译选项的介绍请查阅《UM-B-098 DA1468x Mesh SDK v1.0》第5.5章

下载代码与测试

准备两个14683的USB KIT开发板

分别烧录以下代码：

烧录完以后，这两块板子就有一个是Client，一个是Service

Client相当于是开关，Service相当于是灯。

如果有多块开发板的话，可以尝试烧录多几个Service，后面的实验都可以通过Client来控制Service上的灯的状态。

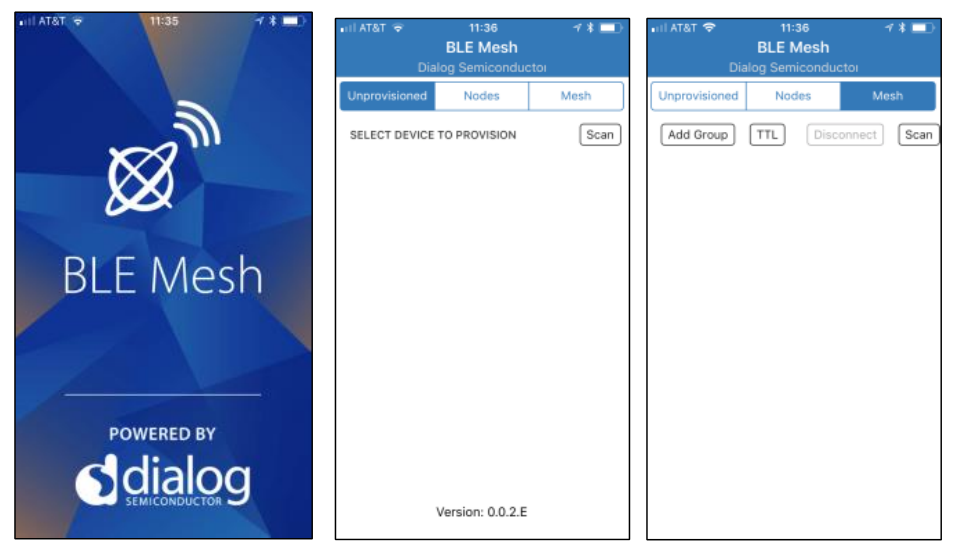

打开Dialog MESH的手机APP

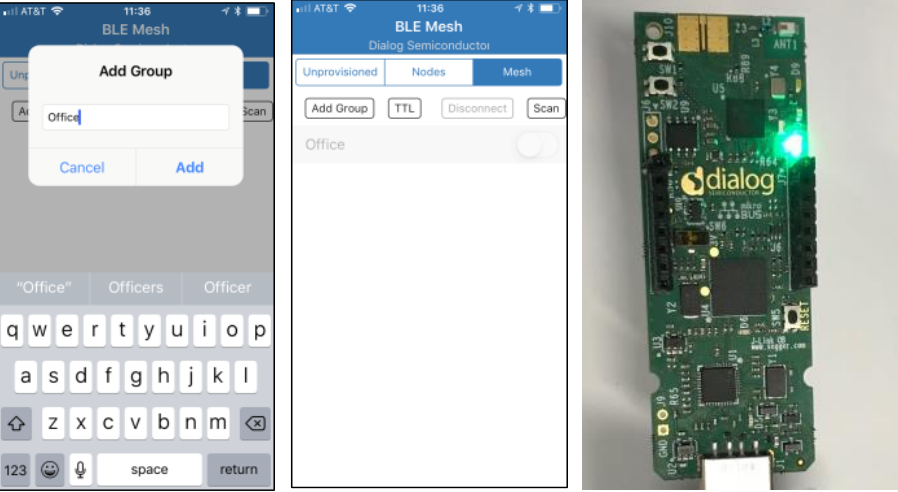

先点击Add Group添加一个分组，这个分组你可以理解未厨房的灯，客厅的灯，卧室的灯，等等。

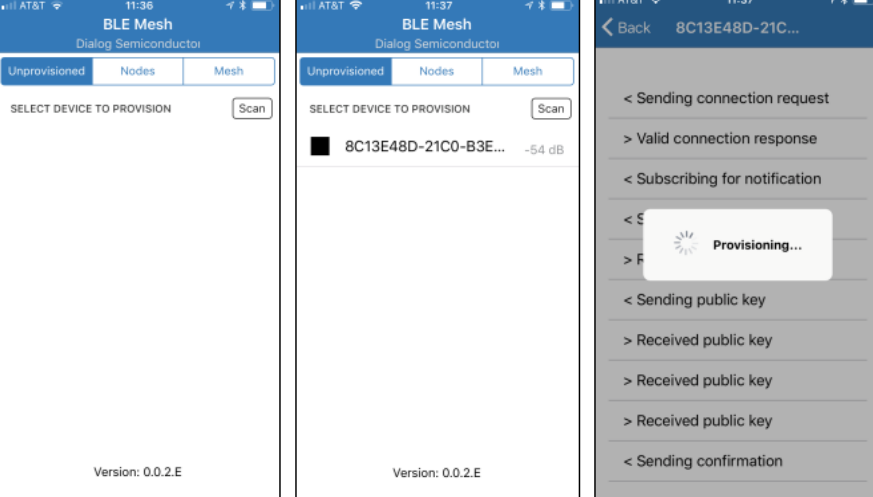

然后板子上电，回到Unprovisioned页面，Scan为配网的设备，可以找到未配网的设备。

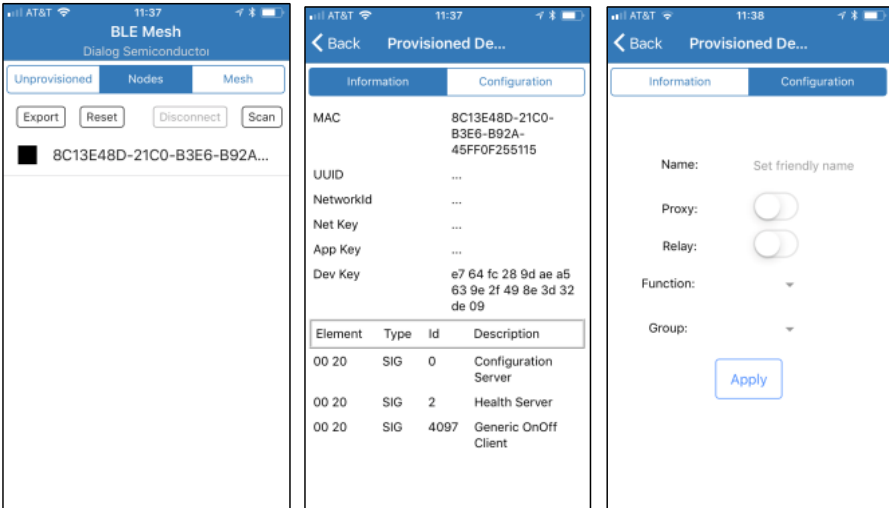

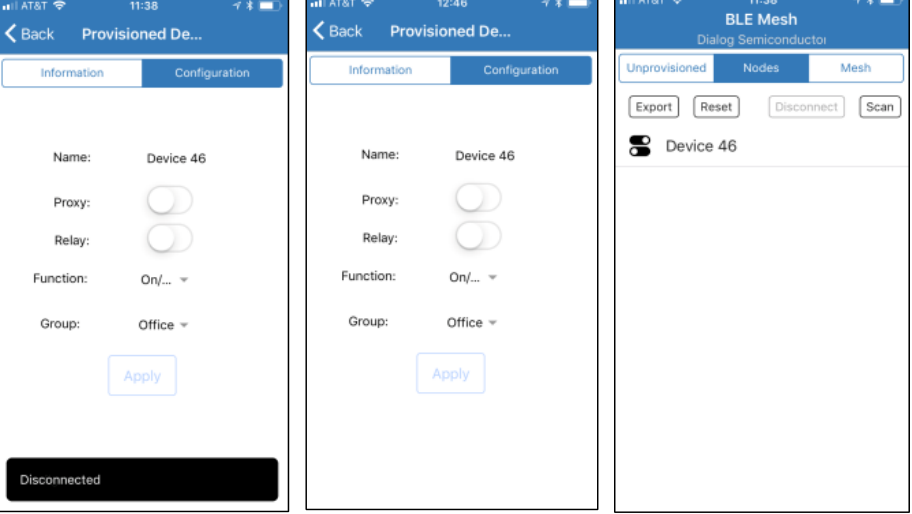

选中未配网的设备进行配置：

选择号分组以后，点击Apply，设备就算配网成功了。

每个未配网的设备都需要配网，重复以上步骤即可。

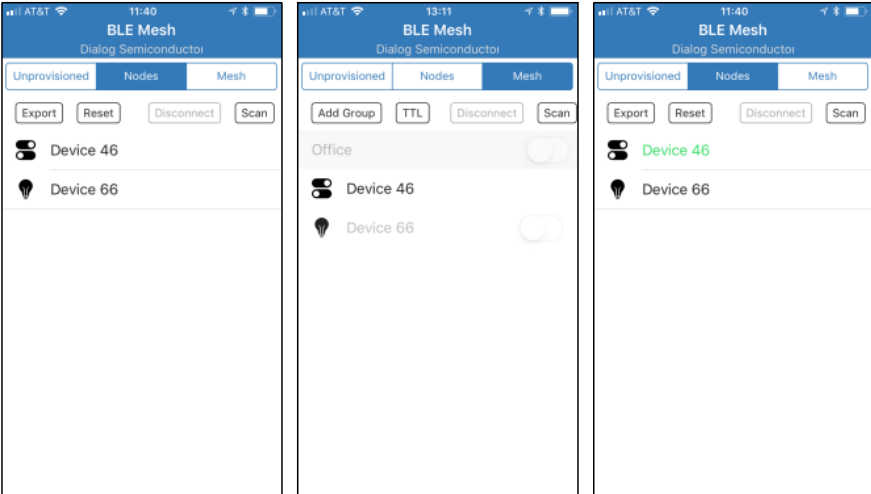

全部配置完以后，回到Node页面，就可以看到自己配网的设备了。

这时候就可以通过APP控制板子上的灯的开关，如果按下Client板子的开关，也可以控制这个Client所在的分组中的其他Service的灯的状态。

到此，测试就算结束了。
