概述

　　最近在EETimes.com上，Max the Magnificent考虑了被描述为21世纪初期的巨大电容器鼠疫。这促使几个读者评论报告不同层次的经验与最近的电容器问题。然而，印刷电路板上的一些污迹，一些烟雾，偶尔的火焰，对于过去电容器使用者的经验来说，都是微不足道的。

　　在20世纪中叶和后期，对电子工程界的任何人提出要求，都经历过铝片，纸张，蓬松化学品的风暴，几乎成了一种仪式。天知道还有什么随着电解电容器的爆炸而下雨。

　　接下来是一个真实的故事，说明一个爆炸电容器如何推迟至少六个月的英国计算机行业的发展。所涉人员的姓名已被扣留，以免尴尬。我们会称他为“年轻人”，简称TYM。

　　设置现场

　　这个爆炸性的电容器故事很早以前就开始在遥远的地方，当时由锗制成的晶体管处于萌芽阶段，磁芯是最新的胚胎电子计算机的记忆选择。遥远的地方是英格兰的克罗伊登，现在是大伦敦的一部分，曾经是伦敦第一个机场的名胜，也许现在更多地以名为“The Croydon Face Lift”的女士发型闻名于世。

　　机场已经产生了包括Philips / Mullard(收音机和电视机)，ICT / ICL(早期的Powers-Samas(制表和计算机)，Creed(传真机)，Dictaphone和Muirhead(传真机) ，航空和通用仪器(AGI)(航空仪器)等等，都不同程度地进入电子学。

　　现在想象一下一个戴着眼镜的学校 - TYM，他是这个故事的中心，是一个非常年轻的人谁骑自行车围绕这些公司来了解他们的情况。TYM终于敲开了Powers-Samas的大门 - 它将演变成国际计算机和制表者(ICT)，然后是国际计算机有限公司(ICL)，最终成为富士通 - 询问是否有电子计算机上的任何工作。他对电子学有兴趣，他制造了一些真空管和锗晶体管收音机，并且还获得了物理学奖，作为他最重要的语法学校的学术成就。他被带到培训学校。在那个时代，英国的大型工程公司开办了培训学校，提供正式的工程学徒，并支付雇员上大学和/或大学。

　　这就是我们的故事中的一个地方，因为伍德先生是一个机械工程师，对电子学知之甚少，大多数Powers-Samas / ICT的高级和中级管理人员就是如此时间。然而伍兹最近还被当地技术学院的物理系主任拜访了，他正在为他的部门招募学生。对于TYM，伍兹先生则发表了一些改变生活的话：“物理学是机械工程与电子学的中间学习，所以我们将付钱给你用电子工程作为你的应用物理学科学习物理学，我们将聘请你为机械工程学徒“。所有这些都是在一天的发布计划中进行的。

　　一段时间之后...

　　在接下来的几年中，TYM在设计和制造各种涉及冲孔卡片机械及相关机械工程的设备方面拥有丰富的经验，同时也有机会尝试与任何与电子相关的开发。由于无休止的纠缠，TYM发现自己是一个熟悉所有小孩的人，只有一小撮顶级电子计算机设计工程师在秘密地开发第一台英国铁氧体核心计算机。一路走来，TYM与另外一台叫Samastronic的秘密公司计算机有一些发展联系，Samastronic是一个由高技能的机械工程师在计算机建设方面所做的最好的工作。TYM还谨慎地避免与公司的任何事务有关，

　　被称为FCC(铁氧体核心计算机)的新计算机具有现代单芯片处理器或使用分立元件的微控制器的所有架构特征。程序和数据存储器是磁芯，一些磁芯驱动器是真空管(好EL34)，而算术单元是用二极管晶体管逻辑(DTL)实现的。DTL的二极管部分采用了非常快速的IN96点接触锗二极管 - 这个装置将在这个爆炸性的电容器故事中出现。核心存储器的一个坐标的高速扫描使用了核武器同轴电缆触发装置的修改版本。计算机程序用纸带或穿孔卡或简单的键盘装入计算机。输出设备可能有电传打印机。

　　作为团队的一个非常初级的成员，TYM提供了一个很好的机会，可以学习一些国家/地区最优秀的计算机设计师，并开展小规模的电路开发任务。有一天，有人必须看看TYM公司的履历表，看到他曾经参与了一个机器的电源设计和施工(主要是建设)，这个机器可以用光电读取打卡上的钢笔或铅笔标记，在正确的位置打孔。因此，TYM被赋予了设计众多FCC电源之一的工作，即真空管所要求的高电压。

　　TYM设计用于电源设计，该电源的前面板安装在标准的19英寸机架中，其中大部分电路元件安装在固定在直角板上。该设计按照当今的标准是常规的 - 变压器，全波整流器和基于真空管的反馈电路，其特征在于氖气管作为电压参考源，并配有大电解电容器来处理电流浪涌。还有一些辅助组件，如保险丝，固定和可变电阻器，以及电压表。

　　该设计由TYM的直接上级审查，他们批准了这个设计，并提醒他确保电容在安装之前“形成”。在那个年代，电解电容器在使用之前需要成型，特别是在“架子上”的任何显着时间之后。这种形成包括施加逐步增加的阶梯电压的阶梯波形，其中每个阶梯电压维持几个小时。

　　爆炸时间

　　当电源完成时，它被安装在机架上的其他位置。完整的计算机占用四个6英尺的机架，并将内存堆栈悬挂在外。一切进展顺利，电力供应完美无缺。

　　...直到有一天，在下午安静的时候，计算机开发实验室(事实上，整个建筑)都响起了巨大的爆炸声，电脑室里充满了铝屑，蓬松的化学沉淀物，和烟雾，一切听起来像是机枪射击。

　　这个项目的高级工程师从他的办公室冲了出来，透过烟雾凝视着他原型FCC烟熏废墟中的灰尘，并要求解释，而不是TYM(幸运的)，而是高级组长 - 严格的等级的指挥和责任保护TYM。小组负责人解释说，他认为电源中有大量故障的电解电容爆炸了。下一个问题的答案是：“为什么所有的算术单元电路板都吸烟，而且所有的DTL二极管和晶体管在地板上都碎了玻璃和弯曲的导线? - 解释了最初爆炸后的机枪声。看起来，爆炸已经在某种程度上为运算单元板上的5伏器件提供了400伏的浪涌。机枪火警是由于400伏电源浪涌经过各种电路后，爆炸二极管和其他部件的连锁反应造成的。

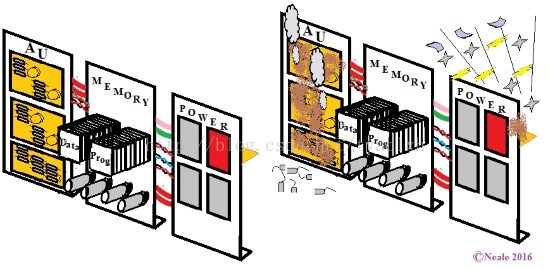

　　FCC之前和之后(或“看电解电容的力量”)

　　指示团队不要让这种情况再次发生。几个星期或一个月左右，所有损坏的电路板都进行了重建和更换，电力供应也像以前一样得到了重建。这次电解电容器形成并且重新检查。性能数据的发展和收集一直持续到一个平静的下午，计算机房再次爆炸，同一个电容器。

　　这一次已采取了一些预防措施，以防止早期的连锁反应损害。即使如此，也发生了对其他电路板和电源的损坏。经过在总工程师办公室提出的强烈的声音和强烈的讨论(仔细的删除)，仔细的分析表明，爆炸已经迫使TYM电源的悬臂电路板下降到它下面的电源，并有证据表明，大规模的电弧。

　　事情现在变得严肃起来。工作有风险。最终，整个工程团队仔细分析了违规电源及其设计，并追踪了肇事者。用作电源电压参考源的氖气管非常热，所以将其放置在靠近电解电容器的电路板上并不是最好的设计方案。学过的知识。

　　几个月后，联邦通讯委员会又回来了。最终，在20世纪60年代初期，ICL / ICT 558计算机在市场上建造并部署了六打。到那个时候，这台机器已经至少迟了六个月，而不是最具竞争力的机器。TYM怀疑到那时候计算机可能有不同的电源设计，但他不能确定是否已经搬到了同一家公司的物理实验室，现在正在开发基于三甘油硫酸盐的铁电存储器，钛酸钡和多孔铁氧体存储器 - MAD器件。

　　TYM在世界各地的电子行业追求其他爆炸事件，其中一些更为严重，包括在内华达州地下的一些非常大的电子产品。有时，TYM可能会在切伦科夫辐射的蓝光下被发现，同时在Wright Patterson美国空军基地的核反应堆顶上爬行，追求辐射硬记忆组件的梦想。

　　有传言说，TYM试图生产低成本，薄膜，耐辐射的点火开关，用于导弹制导的龙式导弹，延迟了六个月的时间部署到美国的军事武库，完全没有根据(这对许多人来说是一个困难的发展原因)。

　　在以后的生活中，经过漫长的电子生涯，TYM经常被伪装成技术记者和演讲电路。他经常可以在他最喜欢的餐厅 - 旧金山的梅森&基里(Mason&Geary)的Pinecrest餐厅，或者他最喜欢的餐馆之一，尤其是加州半月湾的莫斯海滩酿酒厂(Moss Beach Distillery)找到他。关于为什么这些会议常常由联合航空公司或一位女性公关行政人员组成的年轻女性女性乘务员/机舱服务员为何经常被TYM否认为仅仅是选择性的观察。他告诉我们任何人提出任何相反的事情都可以期望从他的法律团队听到。
