概述

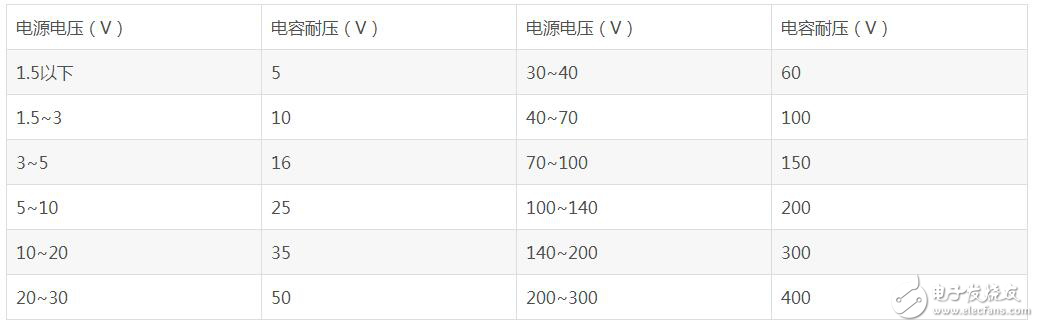

一、钽电容耐压值选择
电容的耐压值，在弱电领域主要有4V、6.3V、10V、16V、20V、25V、35V、50V这些档位。上百伏的电容主要用在强电上。耐压值的选择非常非常重要，选错了会有生命危险。
如果把25V的电容，用在50V的电源上，会怎么样？陶瓷电容有机会扛得住，也可能被烧掉短路了。电解电容一般扛不住，直接击穿短路或干脆爆炸了。钽电容一定扛不住，升起一团烟火就烧掉了。
硬件设计选择电容的时候，务必要考虑清楚线路的最高电压，通常是折半使用，就是电容耐压值要达到线路电压的2倍或更多。例如5V电源上的电容要选择10V的，而不是6.3V的。20V的电源上的电容要选择50V的电容，而不是35V的。
经验上看，陶瓷电容可以选择略小一些的，推荐使用1.6-2倍左右，因为陶瓷电容对高压的耐受能力比较好。
钽电容一定要严格按照2倍以上来选择（华为的标准按3倍来算），因为钽电容比较容易被击穿。
电解电容推荐使用2倍以上，以避免供应商品质控制不严格带来的隐患。
二、钽电容封装选取选择

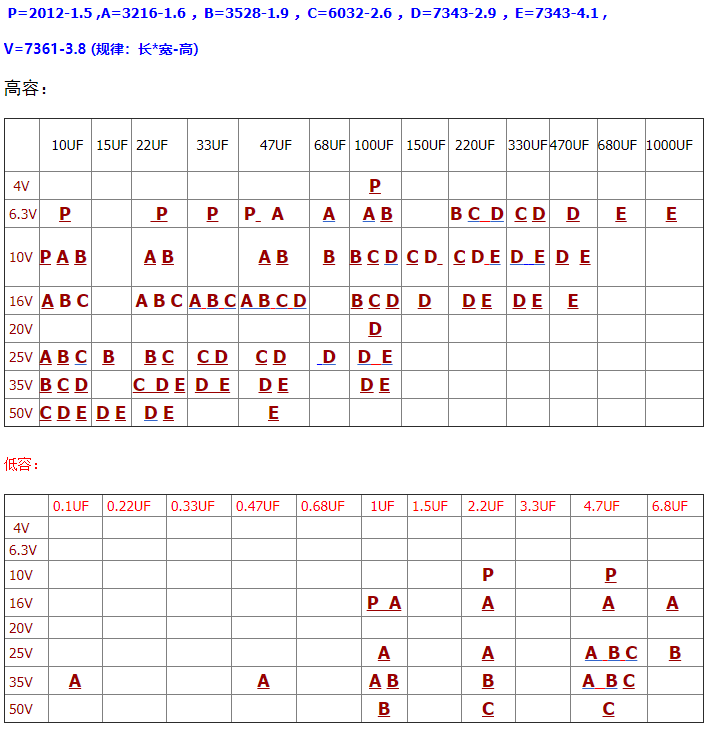

下列是不同封装对应体积说明
