详解HTML5中的picture元素响应式处理图片

240 阅读 0 评论 159 点赞

我是靠谱客的博主冷傲白猫，最近开发中收集的这篇文章主要介绍详解HTML5中的picture元素响应式处理图片，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

响应式设计

所谓的响应式设计，是指在不同的屏幕分辨率，不同的像素密度比，不同宽度的终端设备中，网页布局可以自适应的调整。响应式设计的本意是使原本PC上的网站兼容移动终端，大部分响应式网页是通过媒体查询，加载不同样式的CSS文件实现的。这样的弹性化布局使网站在不同的设备终端布局都比较合理。

虽然响应式设计的好处多多，但是也有诸多缺陷。由于PC端和移动终端访问的是同一个网站，PC端可以不计较流量限制，但是移动端不可能不计较。

为适配不同终端机型的屏幕宽度和像素密度，我们一般会使用如下方法设置图片的CSS样式：

<style>
    img{
        max-width:100%;
        height:auto;
    }
</style>

将图片的最大宽度设置为100%，以确保图像不会超出其父级元素的宽度，如果父级元素的宽度发生改变，图片的宽度也随之改变，height：auto 可以确保图片的宽度发生改变时，图片的高度会依据自身的宽高比例进行缩放。

这样当我们在移动设备上访问响应式网页里的图片时，只是把图片的分辨率做了缩放，下载的还是PC端的那张大图，这样不仅浪费流量，而且浪费带宽，而且会拖慢网页的打开速度，严重影响用户的使用体验。

新的解决方案：<picture>

<picture>是HTML5的一个新元素；
如果<picture>元素与当前的<audio>,<video>元素协同合作将增强响应式图像工作的进程，它允许在其内部设置多个<source>标签，以指定不同的图像文件名，根据不同的条件进行加载；
<picture>可以根据不同的条件加载不同的图像，这些条件可以是视窗当前的高度（viewport），宽度（width），方向（orientation），像素密度（dpr）等；

举几个栗子


<picture>
    <source media="(min-width: 320px) and (max-width: 640px)" srcset="img/minpic.png">
    <source media="(min-width: 640px)" srcset="img/middle.png">
    <img src="img/picture.png" alt="this is a picture">
</picture>

2.如下栗子中添加了屏幕的方向作为条件；当屏幕方向为横屏方向时加载_landscape.png结尾的图片；当屏幕方向为竖屏方向时加载 _portrait.png结尾的图片；

<picture>
    <source media="(min-width: 320px) and (max-width: 640px) and (orientation: landscape)" srcset="img/minpic_landscape.png">
    <source media="(min-width: 320px) and (max-width: 640px) and (orientation: portrait)" srcset="img/minpic_portrait.png">
    <source media="(min-width: 640px) and (orientation: landscape)" srcset="img/middlepic_landscape.png">
    <source media="(min-width: 640px) and (orientation: portrait)" srcset="img/middlepic_portrait.png">
    <img src="img/picture.png" alt="this is a picture">
</picture>

3.如下栗子中添加了屏幕像素密度作为条件；当像素密度为2x时加载_retina.png 2x 的图片，当像素密度为1x时加载无retina后缀的图片；

<picture>
    <source media="(min-width: 320px) and (max-width: 640px)" srcset="img/minpic.png,img/minpic_retina.png 2x">
    <source media="(min-width: 640px)" srcset="img/middle.png,img/middle_retina.png 2x">
    <img src="img/picture.png,img/picture_retina.png 2x" alt="this is a picture">
</picture>

4.如下栗子中添加图片文件格式作为条件,当支持webp格式图片时加载webp格式图片，当不支持时加载png格式图片；

<picture>
    <source type="image/webp" srcset="img/picture.webp">
    <img src="img/picture.png" alt="this is a picture">
</picture>

5.如下例子中添加宽度描述；页面会根据当前尺寸选择加载不大于当前宽度的最大的图片；

<img src="picture-160.png" alt="this is a picture"
     sizes="90vw"
     srcset="picture-160.png 160w,
             picture-320.png 320w,
             picture-640.png 640w,
             picture-1280.png 1280w">

6.如下例子中添加sizes属性；当窗口宽度大于等于800px时加载对应版本的图片；

<source media="(min-width: 800px)"
        sizes="90vw"
        srcset="picture-landscape-640.png 640w,
                picture-landscape-1280.png 1280w,
                picture-landscape-2560.png 2560w">
<img src="picture-160.png" alt="this is a picture"
     sizes="90vw"
     srcset="picture-160.png 160w,
             picture-320.png 320w,
             picture-640.png 640w,
             picture-1280.png 1280w">

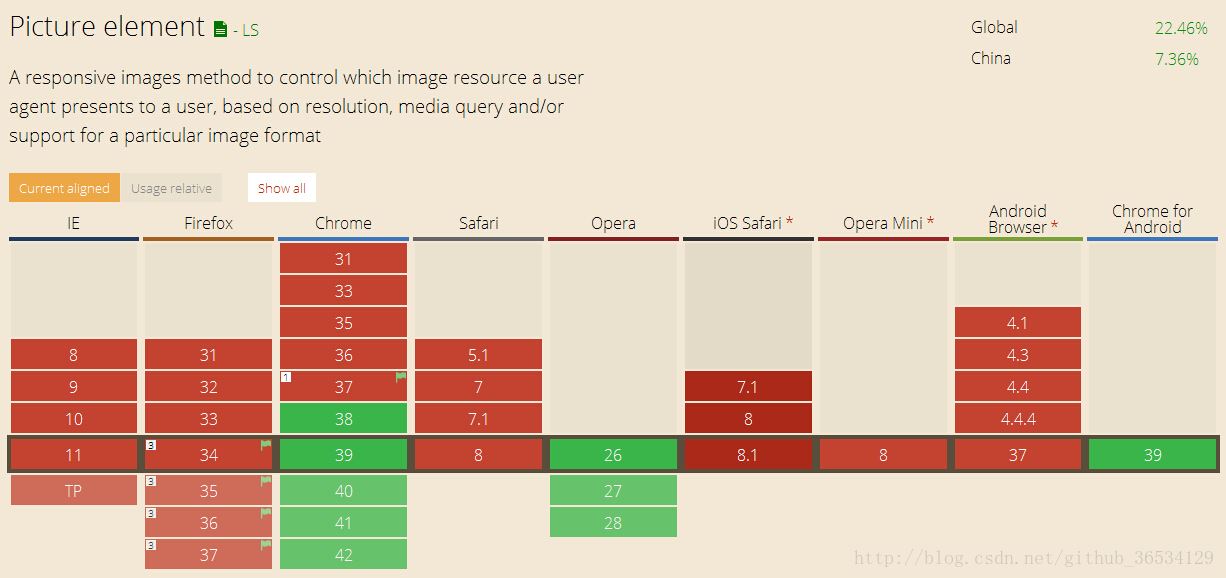

兼容性：

目前只有Chrome ， Firefox ， Opera 对其兼容性较好，具体兼容性如图：
