昨天看到文武贝长老的作品，有朋友问该怎么画。昨天在帖子内回复的方法不是太详细，现放出详细方法，赟长老不会怪我吧。

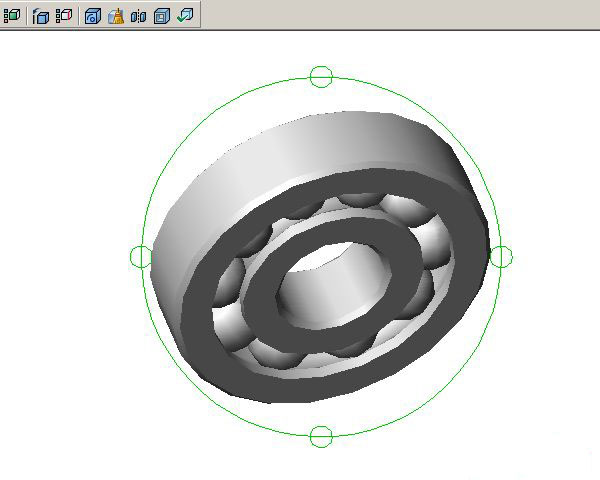

先看最终效果：
下面是具体的制作步骤：

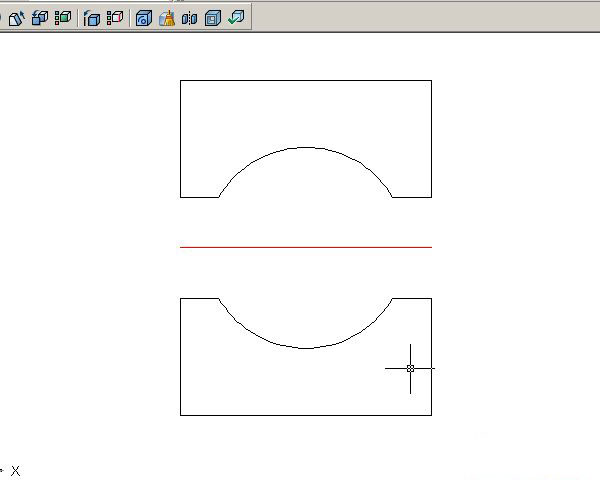

1、画出如图图形
2、利用打断或修剪修改成如图。建议打断或修剪用的不熟练的多练习一下。

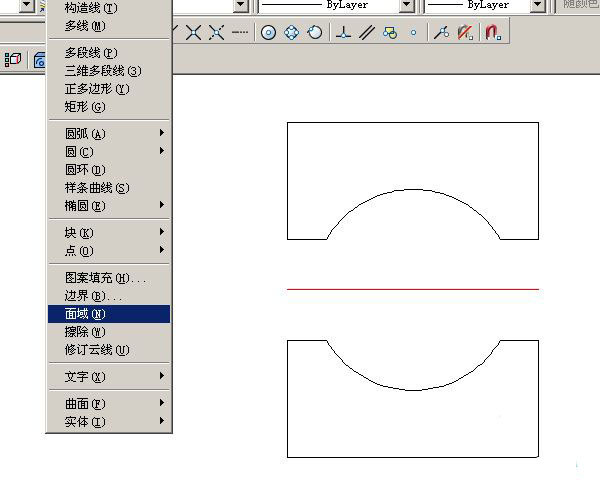

3、转换面域命令路径：绘图<面域

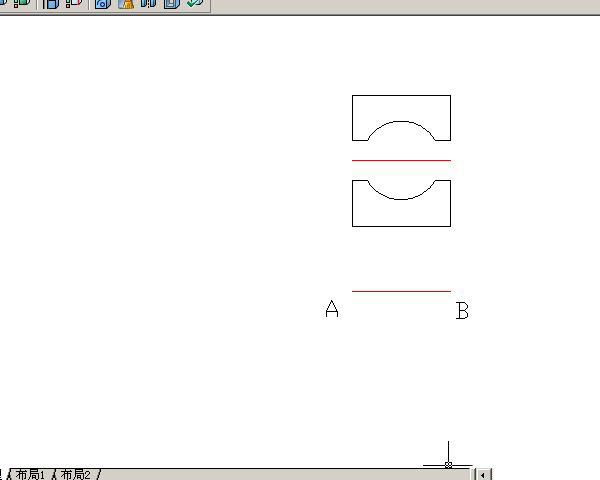

4、偏移红色辅助线，距离20
5、三维旋转根据提示，选中上面图形以ab为轴命令路径：绘图<实体<旋转
旋转后效果
6、绘制滚珠命令路径：绘图<实体<球体直径6
7、阵列滚珠转换左视图圆形阵列滚珠，可以预览下，看看有没相交的滚珠
8、上色命令路径：视图<着色<体着色
9、倒角切换到西南等轴视图和东南等轴视图对圆柱边进行倒角距离1。这样是为了更贴近实物
10、轴承画好了旋转观看一下吧
