服务器raid5阵列硬盘故障的解决办法

概述
        两组分别由4块600G容量的SAS硬盘组成的raid5阵列，并且两组阵列划分LUN，组成LVM结构，并格式化为EXT3文件系统。

一块硬盘意外离线，热备盘上线，顶替离线硬盘。但在热备盘上线过程中，又一块硬盘离线，导致热备盘同步失败，两组raid阵列中的一组崩溃，LVM结构不完整，文件系统无法正常使用。对两块离线硬盘进行检测，发现先离线硬盘无法识别，初步推断是硬件故障，需要进行开盘修复操作，另一块硬盘可以识别。

解决方案
1、故障盘修复
        对故障硬盘进行开盘修复操作。开盘后发现，硬盘盘片磨损严重，已无法修复，只能对阵列进行缺盘处理。
2、硬盘备份
        使用专业数据恢复软件winhex对故障raid阵列的其余成员盘进行全盘备份，并且对另一组好的raid阵列的全部成员盘进行全盘备份，备份情况如下：

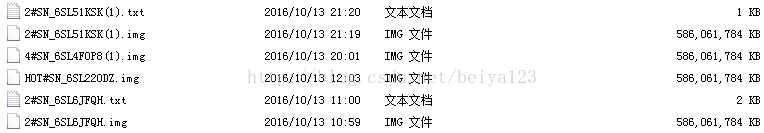

图一：

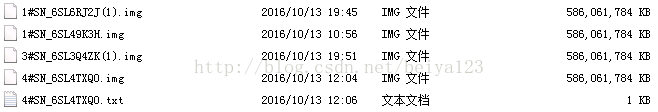

图二：

3、重组raid阵列
        仔细分析硬盘底层数据，通过对EXT3文件系统结构进行解析，分别分析出两组raid阵列的盘序、条带大小、校验方向等配置信息，使用专业数据恢复软件winhex重组出两组raid阵列。经分析，两组raid阵列块大小都为64K，校验方向为做同步，对故障raid进行重组时注意进行缺盘处理。

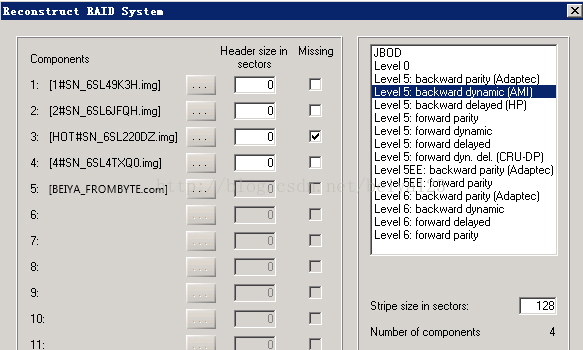

图三：

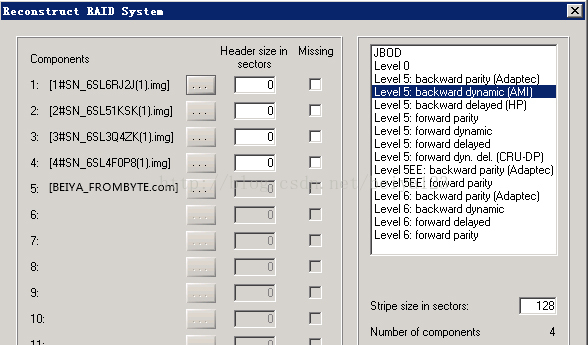

图四：

4、重组LVM结构
        重组出两组raid阵列之后，对两组raid中的底层数据进行分析，找到LVM结构信息，对LVM结构进行分析，将两组raid中作为PV（LVM物理卷）的LUN导出，然后使用专业数据恢复软件UFS Explorer将两个PV重组，重新生成LVM逻辑卷。

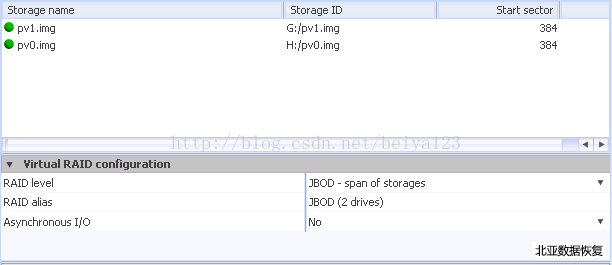

图五：

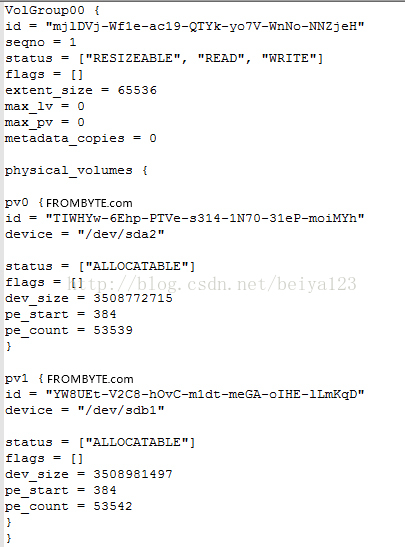

图六：

5、恢复并导出数据
       LVM重组之后，对LV（逻辑卷）中的EXT3文件系统进行解析，恢复并导出其中的全部数据。以下为回复出来的数据：

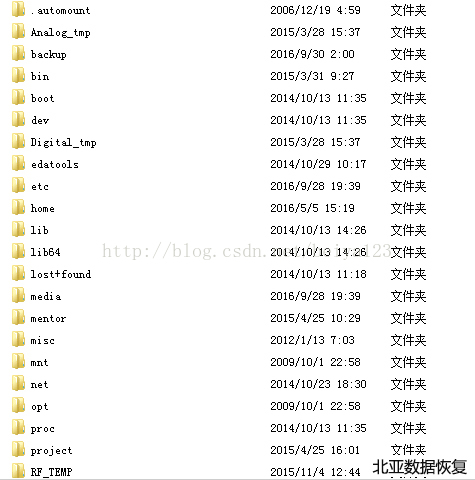

图七：
