基于stm32的俄罗斯方块游戏机（1、硬件准备）（大三寒假）

1. 概述：这个项目是做一个俄罗斯方块的游戏机，还原经典，该有的功能都要有。
2. 硬件准备：一块stm32f103c8t6（只要是f103系列的最后编译应该都可以通过）；一块LCD（2.2寸 220X176）；几个独立按键（我用到了五个）。
3. LCD与32的连接：

#define LCD_CTRL   	  	GPIOB		//定义TFT数据端口
#define LCD_LED        	GPIO_Pin_9  //PB9 连接至TFT -LED
#define LCD_RS         	GPIO_Pin_10	//PB10连接至TFT --RS
#define LCD_CS        	GPIO_Pin_11 //PB11 连接至TFT --CS
#define LCD_RST     	GPIO_Pin_12	//PB12连接至TFT --RST
#define LCD_SCL        	GPIO_Pin_13	//PB13连接至TFT -- CLK
#define LCD_SDA        	GPIO_Pin_15	//PB15连接至TFT - SDI
//VCC:可以接5V也可以接3.3V
//LED:可以接5V也可以接3.3V或者使用任意空闲IO控制(高电平使能)
//GND：接电源地
//说明：如需要尽可能少占用IO，可以将LCD_CS接地，LCD_LED接3.3V，LCD_RST接至单片机复位端，
//将可以释放3个可用IO

4. 独立按键的连接引脚：

#define KEY_UP_Pin      GPIO_Pin_0
#define KEY_DOWN_Pin    GPIO_Pin_1
#define KEY_LEFT_Pin    GPIO_Pin_2
#define KEY_RIGHT_Pin   GPIO_Pin_6
#define KEY_MID_Pin      GPIO_Pin_8

#define KEY_Port (GPIOA) //定义端口

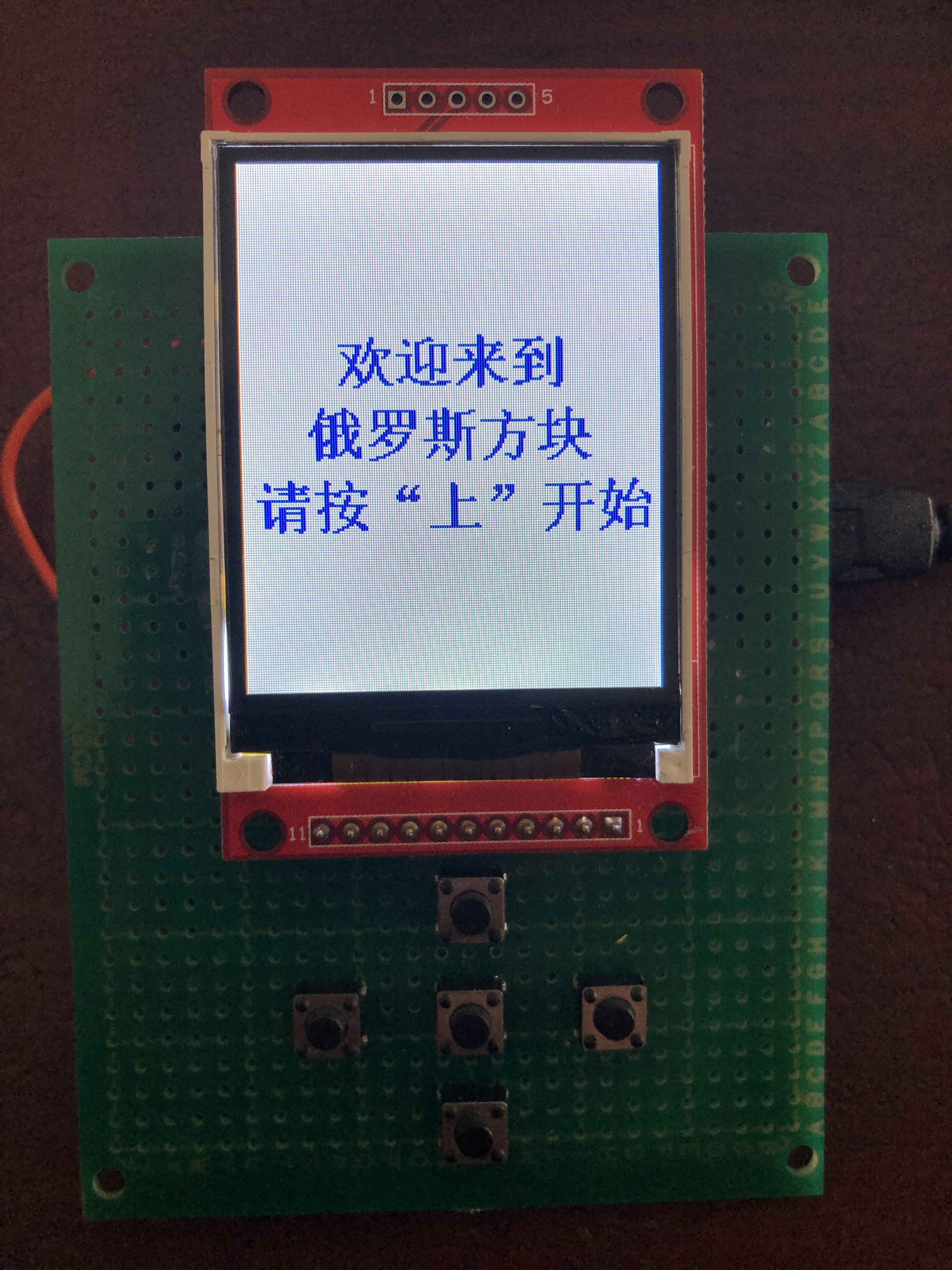

看一下最终效果图
我将陆续发布其他几篇关于这个项目的文章，并最后提供总工程文件下载。

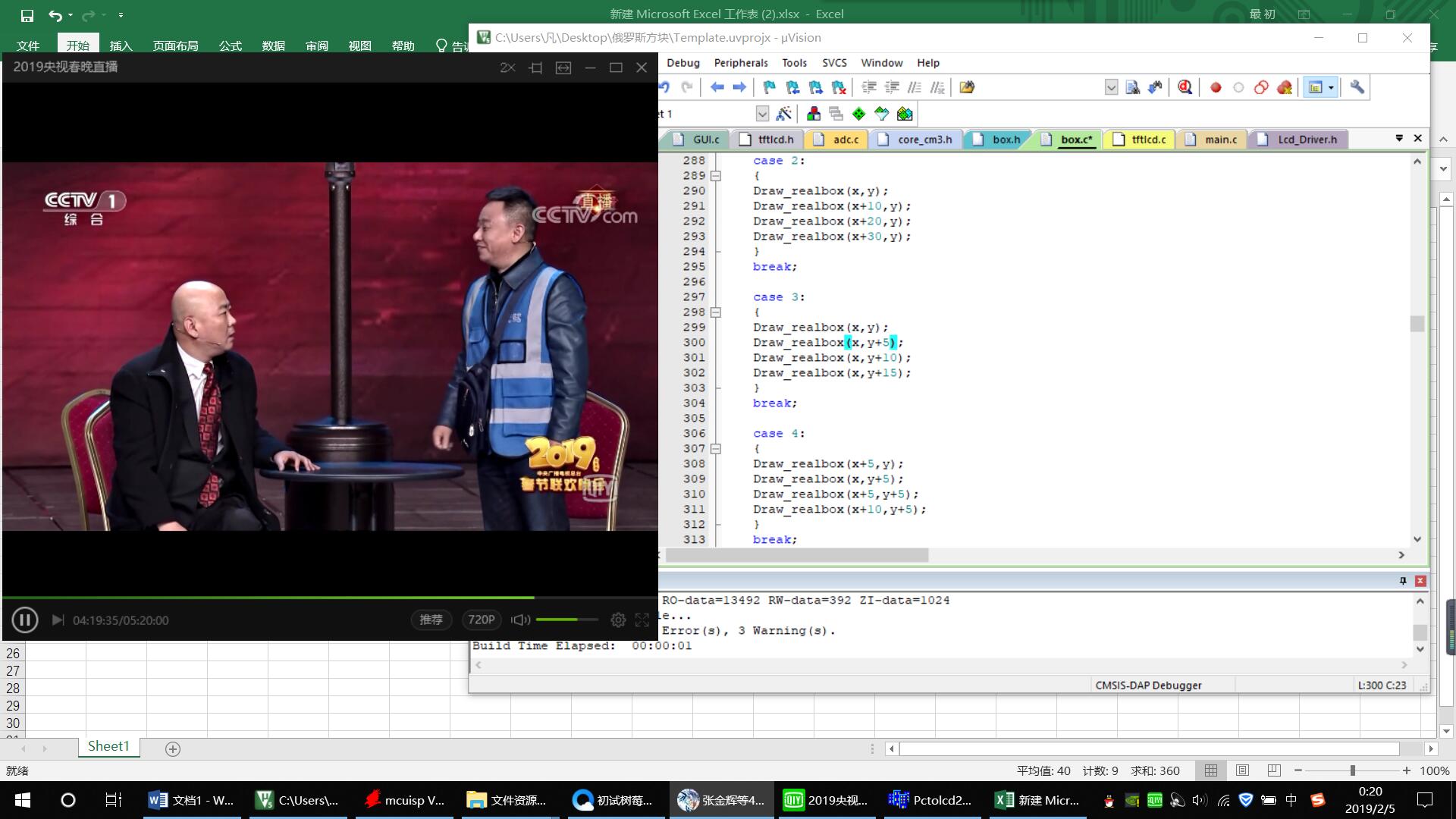

附一张昨晚的状态，哈哈！！
我将陆续发布其他几篇关于这个项目的文章，并最后提供总工程文件下载。

总工程文件：点击下载
