到底如何?航嘉小新303新国标插线板拆解测试

新年新气象插线板也马上迎来新国标的强制实施日子（2017年4月14日），届时旧国标就会禁止销售，距实施日期已不足两个月，行业厂家清空库存后开始陆续上架销售新国标插线板，本期拆解测试的是航嘉小新303新国标插线板。

开箱部分：

↑↑↑航嘉新国标插线板外包装是白色环保包装纸盒，正面除了印有航嘉LOGO，LOGO下有宣传标语“安全插座，乐享生活”。

↑↑↑产品背面可以看到技术参数：MAX2500W-MAX10A,250V~、产品名称：小新303、产品型号：SV303，线材长度：1.8米。

↑↑↑撕开透明封口胶，插线板本体与线材之间使用纸套盒隔离开来，更加工整。

↑↑↑线材末端到插线板末端的总长度为185CM。

↑↑↑铜质插头无磁吸反应，指捏位做了突起槽易于插拔，出线口有防弯折处理。

↑↑↑新国标对线材要求更高，其中规定10A2500W的插线板导线横截面积，由旧有的0.75mm?提升到1.0mm?，在线材外表可以看到航嘉该款插线板线芯横截面积为1.0mm?3，线材厂家为LINOYA领亚电子。

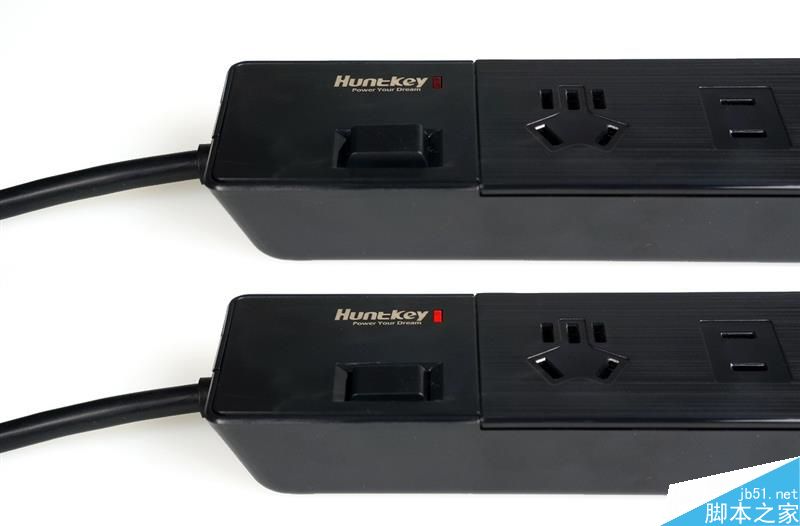

↑↑↑平行四边形设计，厚度为2.9CM。

↑↑↑插线板本体长19.5CM，宽5.1CM，插孔布局为3 2插孔*1、两脚插孔*2，一共是三个AC插孔。

↑↑↑插线板带有总控开关与指示灯，开关形式为按压开关，通电后红色指示灯会亮起。

↑↑↑3 2插孔与两脚插孔之间的孔距为40MM，相邻的两个两脚插孔孔距为32MM。

↑↑↑反过来看看底部，除了铭牌信息外还可以看到两个挂墙孔与质检QC标贴。

↑↑↑使用了Y型防拆螺丝避免用户手贱带来危险。

拆解部分：

↑↑↑卸掉6颗螺丝后，发现壳体还带有4个卡扣，慢慢撬开可以无损开盖。

↑↑↑线材进线口做了防弯折处理，限位压板避免拉扯时线材脱出，可以看到线材内带有润滑粉末，用户使用时不会显得那么僵硬也避免线材互相磨损。

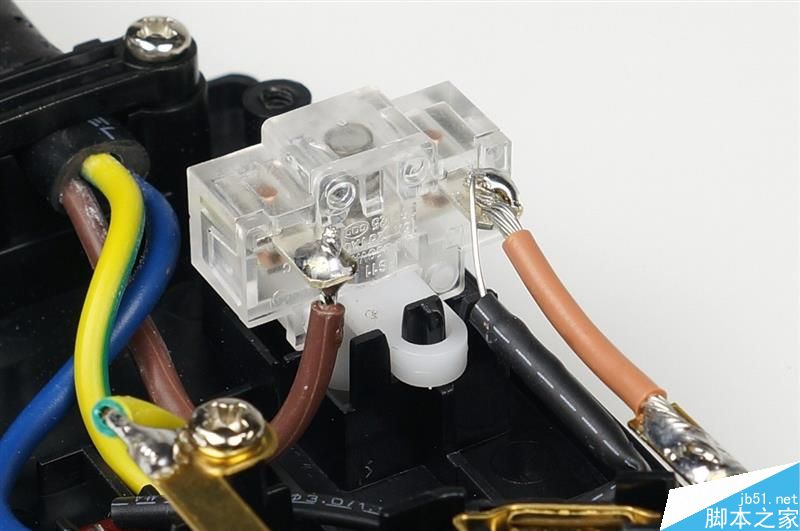

↑↑↑按压开关部分，一端过孔焊接，一端为压焊。

↑↑↑开关与3 2孔位铜条使用导线连接，导线焊接到铜条面上，焊点浸润度不错，可以的话还是希望可以过孔焊接的。

↑↑↑3 2孔位出线端压焊，两个两脚插孔共用一组铜条，这里使用了镀锡铜线并且过孔焊接。

↑↑↑去掉铜件后的面板结构。

↑↑↑再次分离，左边是进线口压板底座，右边3个是安全门模块，使用弹簧顶紧关闭，新国标规定必须配备安全门。

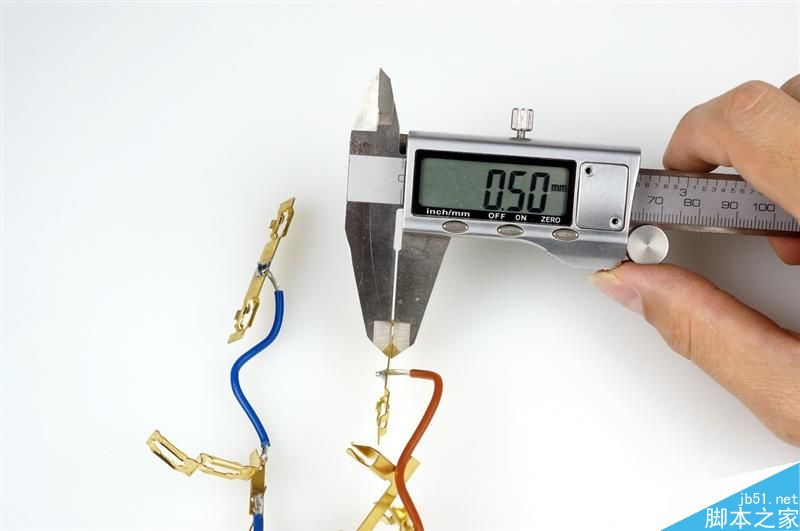

↑↑↑铜条厚度为0.5mm。

↑↑↑3 2与两脚孔是镀锡铜线，直径为1.4mm，换算出横截面积为1.53mm。

↑↑↑线材线芯直径为1.14mm，换算出横截面积为1.02mm。

↑↑↑全部拆解览。

燃烧测试部分：

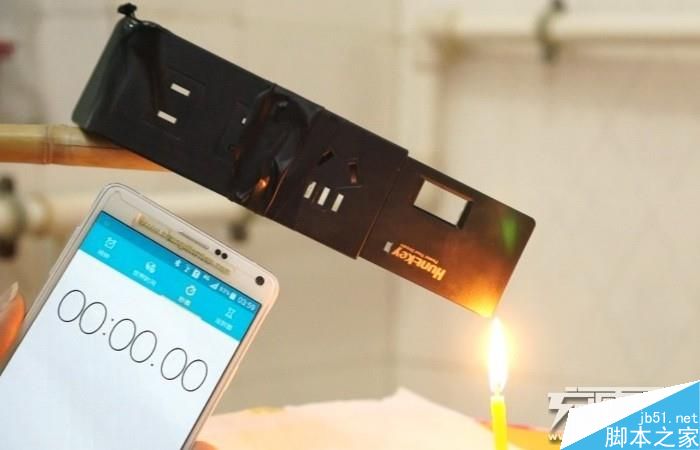

↑↑↑进行明火燃烧测试。

↑↑↑火焰明火直接对着壳体烧30秒，排插壳体逐渐起明火融化滴落。

↑↑↑30秒结束后，去除下方火焰，塑料壳体自动熄灭。

总结：

插线板新国标到来让产品变的更为安全，航嘉小新303插线板亦做到了这一点，新国标插孔、1.0mm?3线材、儿童保护安全门、阻燃自灭塑料等都符合新国标要求。

市面上白色修长款我们已经看的太多太多以至审美疲劳，航嘉小新四边形外观与酷黑风格搭配起来更时尚，面板左右不对称设计观感硬朗，左边是按压开关与LOGO/指示灯，右边类金属拉丝面板也做到了几可乱真的程度，目前航嘉天猫正在搞活动，感兴趣的小伙伴可以去瞧瞧。
