s5p6818/fs4418系统移植实验十三 内核调试

实验十三 内核调试

【实验目的】

       由于在驱动开发中经常看到内核崩溃的问题，最常见的就是OOPS错误，本实验要求学员掌握这种调试方法。

       说明：在实验中命令行提示符为“$”表示在主机上运行，“#”表示在目标板上运行。

【实验环境】

1. Ubuntu 16.04发行版
2. FS6818平台

【实验步骤】

1. 通过OOPS信息中PC寄存器的值可以知道出错指令的地址，通过栈回朔信息可以知道出错时的函数调用的关系，根据这两点可以很快定位错误。
2. 修改drivers/net/ethernet/davicom/dm9000.c，在dm9000_probe函数中u32 id_val;下增加下面语句：

int *ptr  =NULL;

*ptr=0xff;

1. 编译内核下载到开发板上，内核启动会出现如类似下信息：

Unable to handle kernel NULL pointer dereference at virtual address 00000000

pgd = c0004000

[00000000] *pgd=00000000

Internal error: Oops: 805 [#1] PREEMPT SMP ARM

Modules linked in:

CPU: 1 PID: 1 Comm: swapper/0 Not tainted 3.14.0 #11

task: ee8a0000 ti: ee8a4000 task.ti: ee8a4000

PC is at dm9000_probe+0x1c/0x8f0

LR is at platform_drv_probe+0x18/0x48

pc : [<c0277cc8>]    lr : [<c0247f7c>]    psr: 60000153

sp : ee8a5e48  ip : 00000000  fp : 00000000

r10: c052a4fc  r9 : 00000000  r8 : c0591e98

r7 : 00000000  r6 : ee97c810  r5 : ee97c800  r4 : 00000000

r3 : 000000ff  r2 : 00000000  r1 : ee8a5de8  r0 : ee97c800

Flags: nZCv  IRQs on  FIQs off  Mode SVC_32  ISA ARM  Segment kernel

Control: 10c5387d  Table: 4000404a  DAC: 00000015

Process swapper/0 (pid: 1, stack limit = 0xee8a4240)

Stack: (0xee8a5e48 to 0xee8a6000)

5e40:                             ee975cf0 00000000 ee1503a8 00000001 c0561afc ee150438

5e60: 00000000 ee97c810 c0591e98 ee97c810 00000000 c0591e98 c0561afc c052a4fc

5e80: 00000000 c0247f7c c0247f64 c05d931c c0591e98 c0246668 ee97c810 c0591e98

5ea0: ee97c844 00000000 c054332c c0246804 c0591e98 c0246778 00000000 c0244fbc

5ec0: ee805478 ee9771c0 c0591e98 eeb73a00 c0590028 c0245e28 c04c3128 c0591e98

5ee0: 00000000 c0591e98 00000000 c054e2ac c059f280 c0246e1c 00000000 ee8a4000

5f00: 00000000 c00087b4 ee903b00 c05c3d50 60000153 c0571c00 60000100 c0571c00

5f20: 00000000 00000000 c0571bfc 00000000 c0505bc8 ef7fc918 00000089 c0034c6c

5f40: c04ca680 c0505338 00000006 00000006 00000000 c054e2c8 c054e2cc 00000006

5f60: c054e2ac c059f280 00000089 c052a4fc 00000000 c052ac4c 00000006 00000006

5f80: c052a4fc c003e0dc 00000000 c03b46ec 00000000 00000000 00000000 00000000

5fa0: 00000000 c03b46f4 00000000 c000e4b8 00000000 00000000 00000000 00000000

5fc0: 0000000000000000 00000000 00000000 00000000 00000000 00000000 00000000

5fe0: 00000000 00000000 00000000 00000000 00000013 00000000 ffffffff ffffffff

[<c0277cc8>] (dm9000_probe) from [<c0247f7c>] (platform_drv_probe+0x18/0x48)

[<c0247f7c>] (platform_drv_probe) from [<c0246668>] (driver_probe_device+0x100/0x210)

[<c0246668>] (driver_probe_device) from [<c0246804>] (__driver_attach+0x8c/0x90)

[<c0246804>] (__driver_attach) from [<c0244fbc>] (bus_for_each_dev+0x58/0x88)

[<c0244fbc>] (bus_for_each_dev) from [<c0245e28>] (bus_add_driver+0xd8/0x1cc)

[<c0245e28>] (bus_add_driver) from [<c0246e1c>] (driver_register+0x78/0xf4)

[<c0246e1c>] (driver_register) from [<c00087b4>] (do_one_initcall+0x30/0x144)

[<c00087b4>] (do_one_initcall) from [<c052ac4c>] (kernel_init_freeable+0xfc/0x1c8)

[<c052ac4c>] (kernel_init_freeable) from [<c03b46f4>] (kernel_init+0x8/0xe4)

1.   错误分析：

  1、第一行

  Unable to handle kernel NULL pointer dereference at virtual address 00000000

  说明是空指针造成的错误

  2、寄存器信息主要是PC的值

PC is at dm9000_probe+0x1c/0x8f0

  和

  pc : [<c0277cc8>]

1.   错误定位：

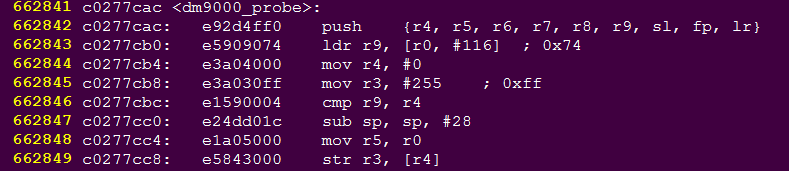

$ arm-none-linux-gnueabi-objdump -D vmlinux > vmlinux.dis

1.   文件vmlinux.dis非常大打开需要一定时间

1.   对于大多数情况，从反汇编代码定位到C代码并不会如此容易，需要有较强的阅读汇编代码的能力。
2.   另外一种方法是通过addr2line去定位

$ arm-none-linux-gnueabi-addr2line 0xc0277cc8 -e vmlinux  -f

1.   重要：该实验完成后不要忘记恢复被修改的代码
