LCD（Liquid Crystal Display）：又称液晶显示器。广泛应用于嵌入式、移动端、pc 端。

首先我们以传递的信号类型来区分主要有两大类:

• 模拟信号:
  • VGA: Video Graphics Array
• 数字信号
  • TTL: Transistor Transisor Logic
  • LVDS: Low Voltage Differential Signaling
  • TMDS: Transition Minimized Differential Signal

LCD 分类

如下：

• 按信号类型分为 TTL/LVDS/EDP/MIPI 几大类别

• 按材质分类分为（针对 TFT-LCD） TFT-TN/TFT-IPS/TFT-VA。

• 接口类型分为：RGB 模式、SPI 模式、MDDI 模式、VSYNC 模式、DSI 模式、MCU 模式等

LCD常用接口模式介绍

RGB模式

 RGB 模式就是我们通过说的 RGB 屏，以 RGB（TTL 信号）并行数据线传输，广泛的应用于 5 寸及以上的 TFT-LCD 中。串并行：串行；引脚：RGB 数据+时钟+控制引脚；数据为：RGB565、RGB666、RGB888。

SPI模式

 标准SPI接口。也分为两类。SPI 控制信号 + RGB 数据线 和 SPI 控制/DATA。具体根据屏厂的手册。前者 spi 仅仅负责传输控制信号，后者 spi 传输控制和数据。

 SPI由于受传输速率限制，如果直接通过 spi 传输数据，可以看到，其实屏无法做大特别大。

MDDI模式

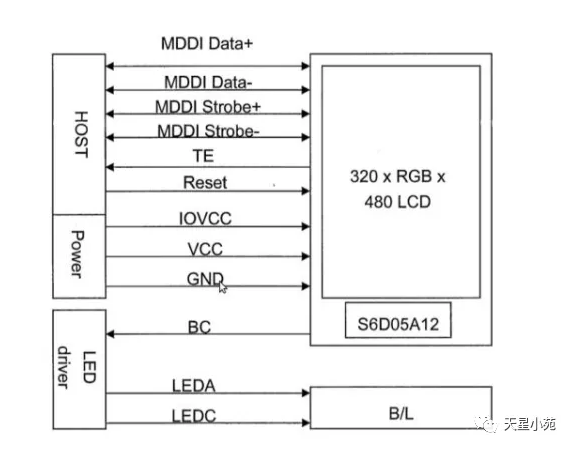

高通公司 2004 年推出的接口。引脚包括 host_data/strobe, client_data/strobe 等。嵌入式中，一般用的不多。

MIPI-DSI模式

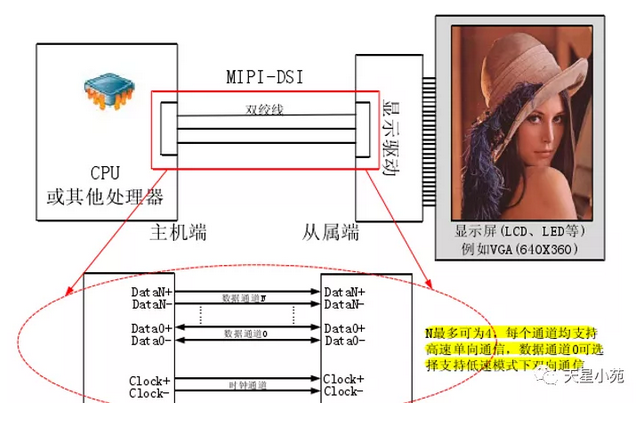

MIPI-DSI 模式，即常说的 MIPI 屏。差分信号。适用于高速场合。

MCU模式

 MCU 模式 即我们常说的 MCU 屏，其标准名称是 I80（I8080），因广泛应用于单片机领域而得名。当然也有 M6800（摩托罗拉 6800）

• 优点：控制简单，无需时钟同步。缺点：受限于内部 GRAM，很难做到大屏（3.8 以上）。显示速率慢，需要通过控制命令来刷新显示。

8080

I8080，又叫因特尔总线，是 MCU 模式中常用得一种总线，由数据总线和控制总线两部分组成。控制引脚如下：

6800

 M6800，也叫摩托罗拉总线，其设计思想和与 I8080 一致。主要区别在于该模式下的读写控制位在一个 WR 引脚上，同时增加了一个锁存信号（E）。控制引脚如下：

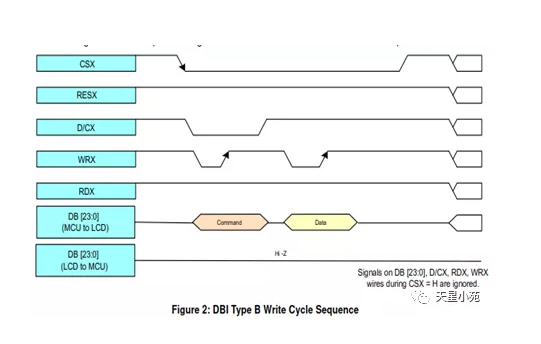

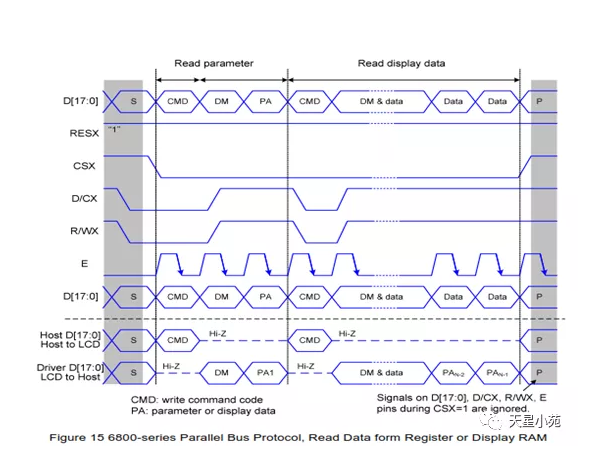

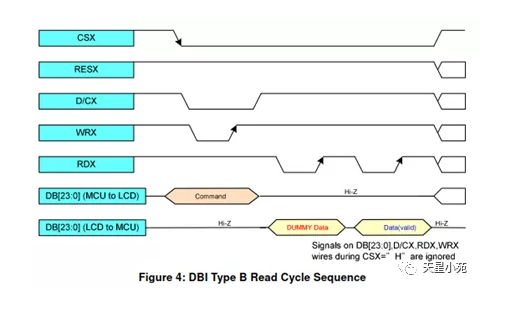

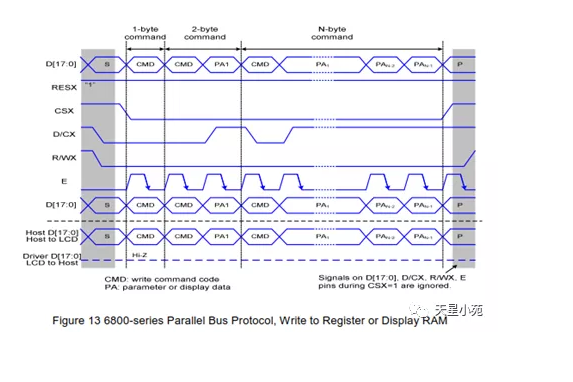

时序图：

VSYNC模式

 该模式在 MCU 模式基础上加上了一个 VSYNC 信号，应用于动画更新。在这种模式下，内部的显示操作和外部 VSYNC 同步，可以实现比内部操作更高速率的动画显示。但是该模式对速率有限制，那就是对内部 SRAM 写速率一点要大于读 SRAM 的速率。
