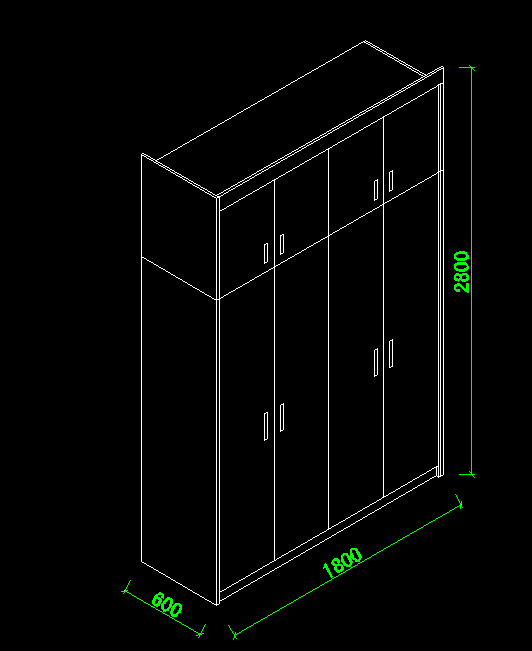

CAD中想要绘制一个带有尺寸的衣柜轴测图，该怎么绘制呢？下面我们就来看看详细的教程。

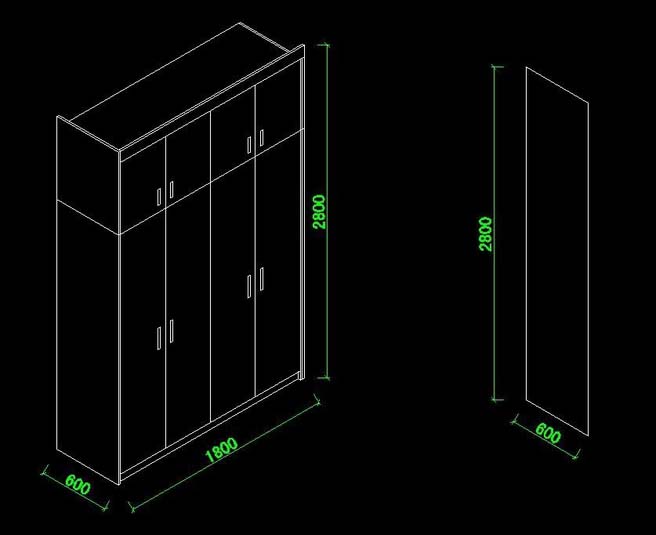

1、打开CAD2007 进入主界面。备注：左边的示例

2、输入命令“DS”，打开“草图设置”，在“捕捉和栅格”里面的“捕捉类型”，勾选“等轴测捕捉”,十字光标变成了切斜30°的。

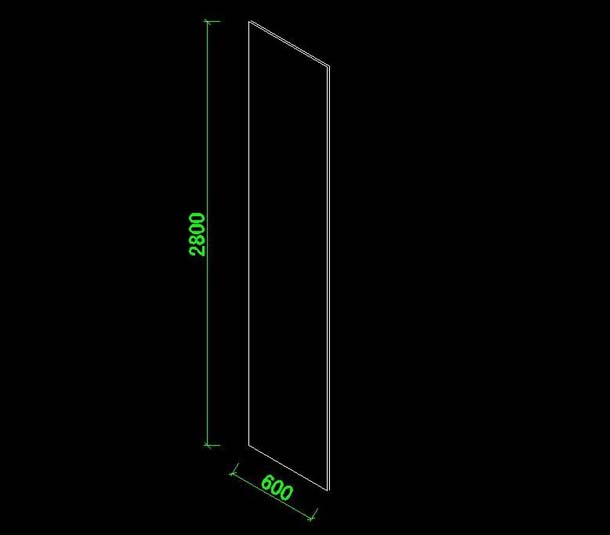

3、按F8打开正交，按F5切换十字光标的倾斜方向。先画出一个矩形(衣柜的侧板)，600*2800的尺寸，然后CO复制移动18的距离（18是板厚尺寸），然后画出板厚18的连线。

4、同样的方法，CO复制已经画好的侧板移动1762的距离，成了另外一件侧板，然后单独复制做出一条20的收口。现在的总宽度成了1800。
