概述

一.安装准备

1.keil5软件以及破解器

2.nordic52系列MDK硬件包：http://www.nordicsemi.com/eng/content/search?SearchText=Pack&SearchButton=Search

历史版本硬件包：http://developer.nordicsemi.com/nRF51_SDK/pieces/nRF_DeviceFamilyPack/

3.52810 SDK ：http://www.nordicsemi.com/eng/Products/Bluetooth-low-energy/nRF52-DK

历史版本：https://developer.nordicsemi.com/nRF5_SDK/

4.python 环境的安装：

https://download.csdn.net/download/huitailang_1_1/10510394

注意：3个依次安装，安装好nrfutil后需要在环境变量中添加路径C:Python27和C:Python27Scripts（注意使用上述链接中的python-2.7.13.amd64版本python才有scripts文件夹），不然是无法使用nrfutil包的

5.52810 蓝牙协议栈：

这里使用的是s112版本，需要注意的是目前nordic给提供的有两个版本的协议栈，S112和S132，区别如下：

翻译一下：

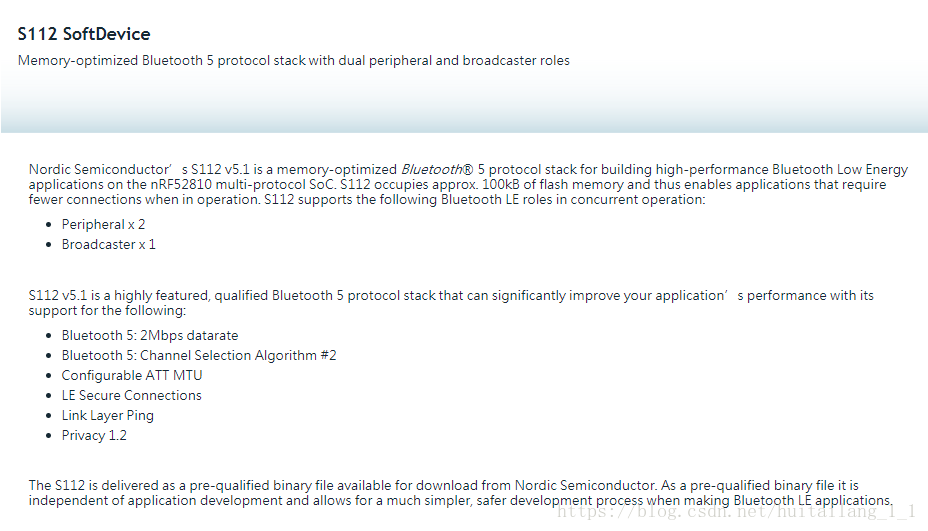

S112:

1.支持蓝牙5.0，2M的数据传输速度；

2.支持从机（x2我理解为最多支持同时被两个设备连接），广播这角色；

3.2#信道选择算法；

4.支持数据吞吐量扩展（TI的26xx系列25xx系列最多20个字节,nordic的ATT MTU可设置长度可达到251bytle）

https://www.nordicsemi.com/eng/News/News-releases/Product-Related-News/Production-ready-Nordic-S132-SoftDevice-boosts-Bluetooth-low-energy-data-throughput-by-400-and-protects-users-from-unauthorized-location-tracking/(language)/eng-GB

5.链路层ping检查；

6.1.2版本的私密保护协议；

s112协议栈提供独立的协议栈可烧录二进制文件，协议栈大小烧录文件大小约为100KB；协议栈与应用分隔独立；

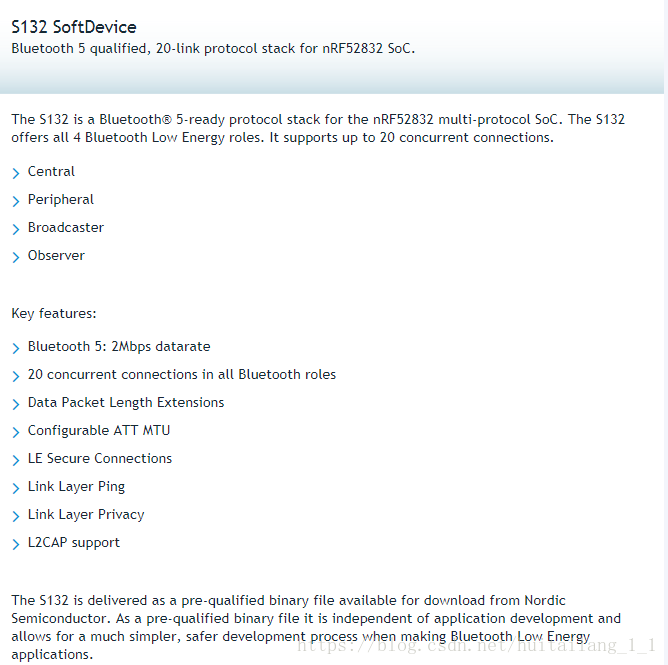

s132：

1.支持蓝牙5.0，2M的数据传输速度；

2.支持主机、从机、广播者、观察者四个角色；

3.所有蓝牙角色最多连接20个设备；

4.支持数据吞吐量扩展（TI的26xx系列25xx系列最多20个字节,nordic的ATT MTU可设置长度可达到251bytle）

5.支持数据包扩展；

6.低功耗安全链接；

7.链路层通断检查;

8.连接层私密保护协议；

9.逻辑链路控制适配支持；

s132协议栈与应用完全分离，只提供一个可烧录的二进制文件。

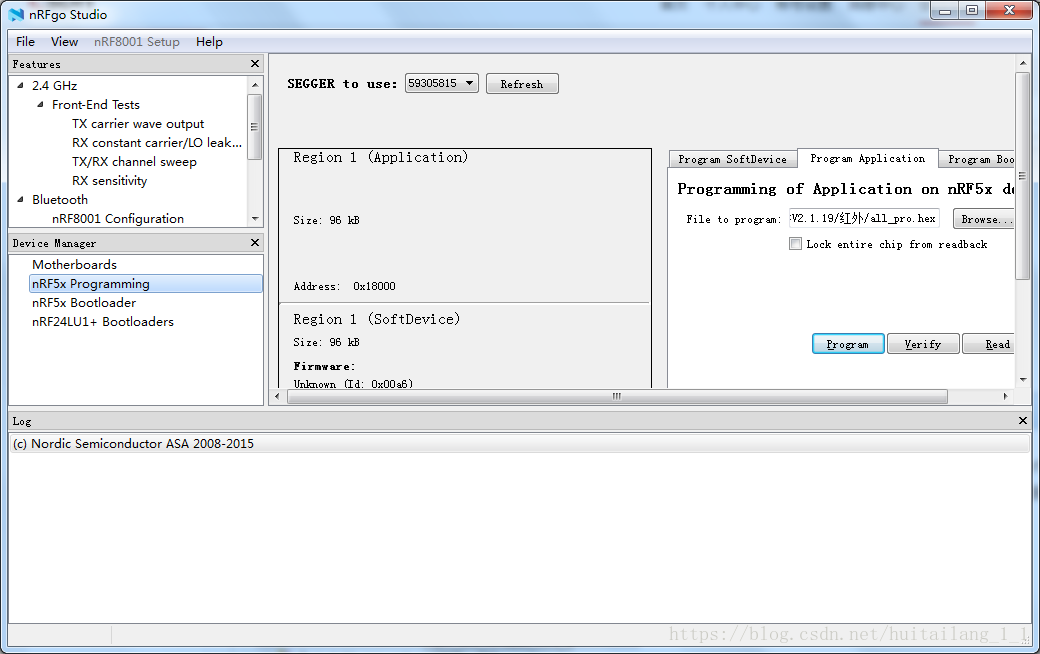

6.NRFgo Studio :https://www.nordicsemi.com/eng/Products/nRF52810/(language)/eng-GB

7.command line tool,用于安装segger jlink驱动。需要提醒的是，可能nrfgo studio不能对芯片识别，这个时候检查jlink连接路线，若线路连接正常则有可能是segger link的驱动没有装好，重装驱动不一定有用。这个是时候就要将nrfgo studio软件和segger link驱动卸载，注册表里的segger文件夹删掉，然后安装command line tool工具，再重新安装NRFgo Studio 。

http://www.nordicsemi.com/eng/content/search?SearchText=NRF5X

8.logo的使用，SDK的uart工程本身就是带有logo的，logo的使用:在安装好NRFgo Studio和command line tool 工具后会出现一个segger程序群，里边的link下有一个j-linkRTT viewer程序。52810的板子使用jlink下好程序后不要拔掉link以及接线，打开j-linkRTT viewer程序，选择好芯片型号就可以了看到打印的信息了。

二.工程试水

1.编译

一般的从机项目工程都是从串口工程 ble_app_uart 开始的，基于这个框架进行修改。打开 ble_app_uart 后进行编译（注意工程路径为D:安装路径examplesble_peripheralble_app_uartpca10040es112arm5_no_packs，是arm5_no_packs），可能会报错找不到core_cm4.h文件。针对这个问题在options选项卡的C/C++里面添加这文件的文件路径就好了，路径为nRF5_SDK_14.2.0_17b948acomponentstoolchaincmsisinclude

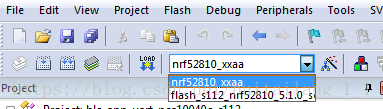

2.下载

下载工具：ARM仿真器，使用其中的swd;
