安装
Doxygen官方下载
Graphviz
Win上的最新版本
截止2018-04-06
- Graphviz最新版本是2.38
- Doxygen最新新版是1.8.14
因为不想分心处理安装后的环境变量配置，所以都选择了可执行包。一路“确定”就安装好了。
使用
参考资料：【1】
使用Doxygen自带的example项目，测试html、chm、Graphviz，用以下配置测试成功。

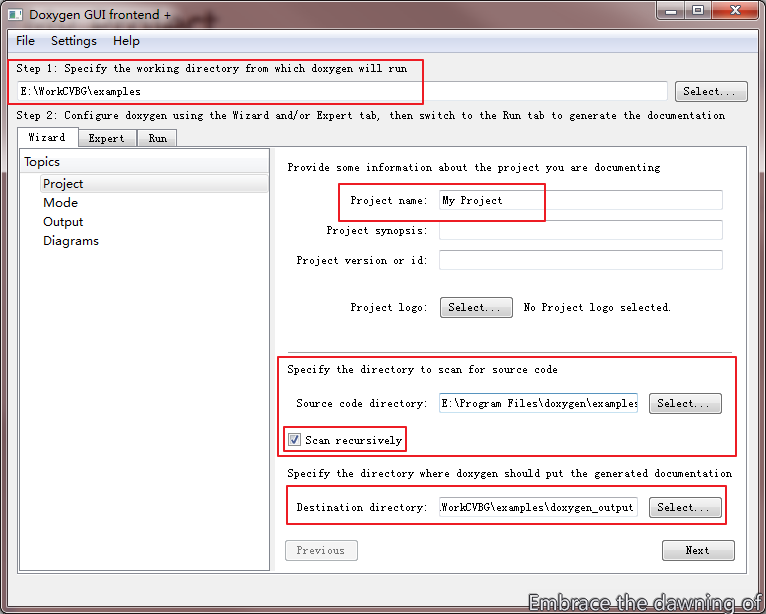

- 设置工作目录、创建项目名、指定源代码路径和输出文档路径。注意在源代码路径时要选择递归查找。

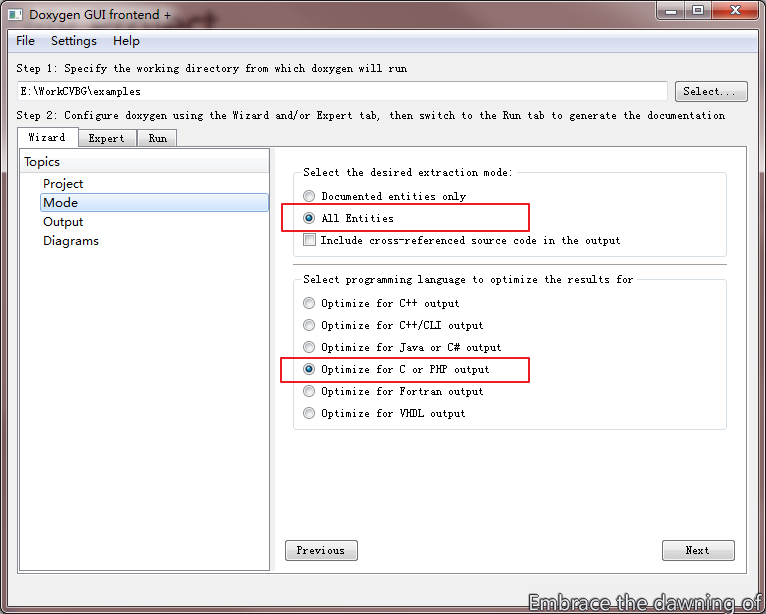

- 模式
- 增加CHM选项，减少了Latex的PDF输出。With Search Function好像还不能用。

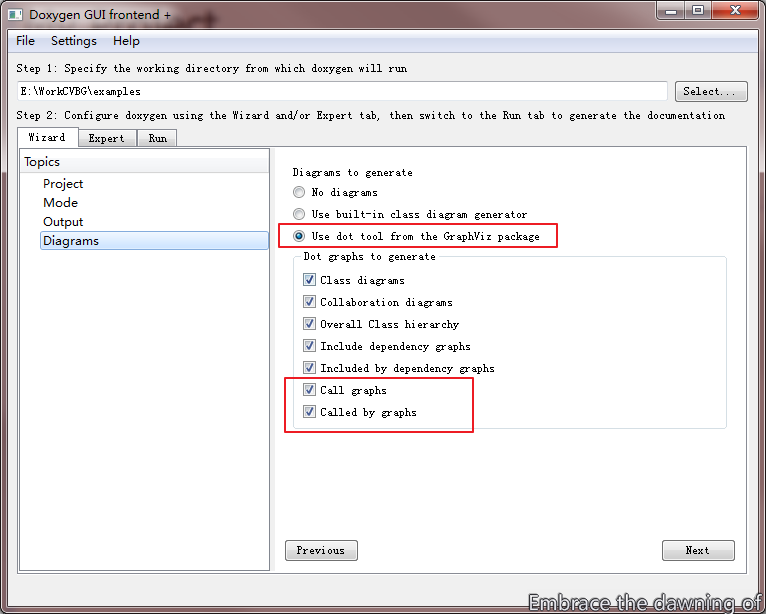

- 画图：选择GraphViz，并在默认图类上增加了调用与被调用关系图。

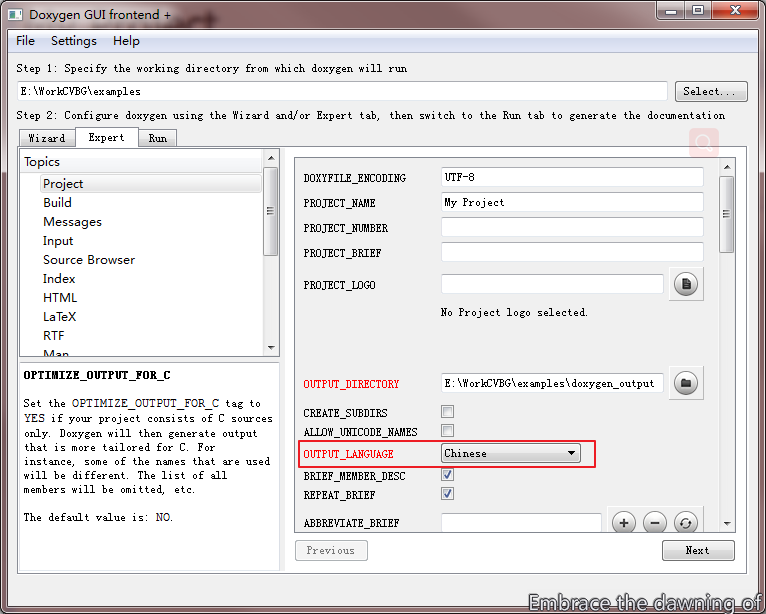

- 1 项目的输出语言用Chinese，这里指的是Html导航条上的语言。

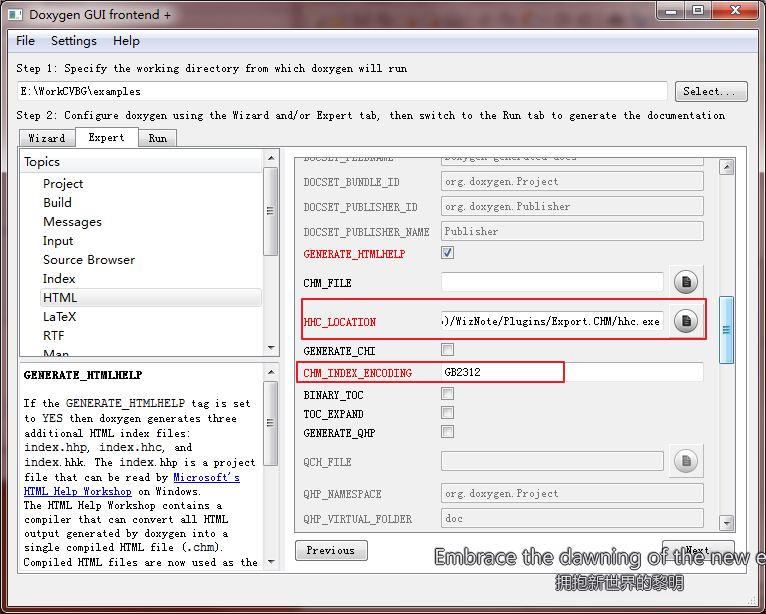

- 2 Chm需要增加hhc.exe，另外需要指定Index的字符集。因为在上步中选择了中文，在这步也得用中文字符集，试了UTF-8也是乱码。

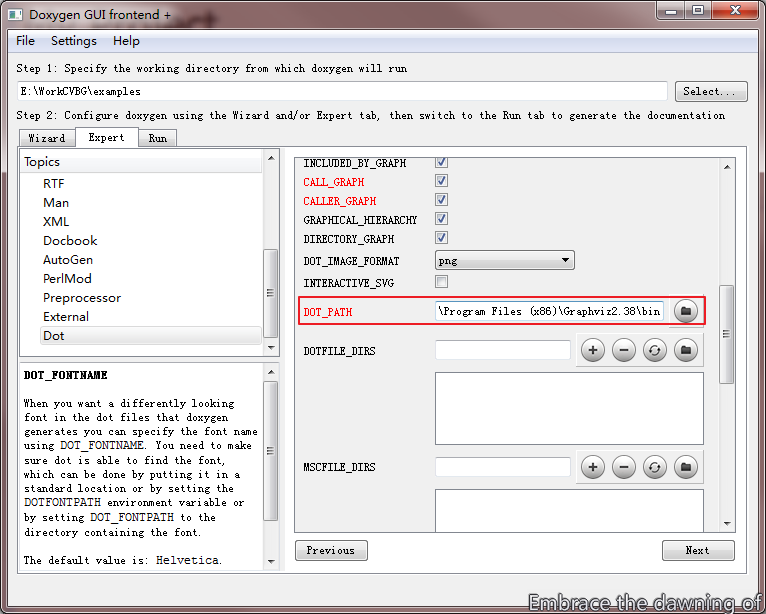

- 3 GraphViz的路径，需要到Bin下。最开始我没到Bin，就生成不了图。
- 生成文档。可以看到打印信息中第3步中的搜索引擎应该被禁掉。然后Show一下。
OK了，测试通过。
PS:
这个Doxygen生成的这个帮助文档，不加注释，仅仅看个图也很爽啊哈hhhhhhhhh。
(@rdh)
遇到一个奇怪的问题，如下图，页眉的菜单都垂直排列了。

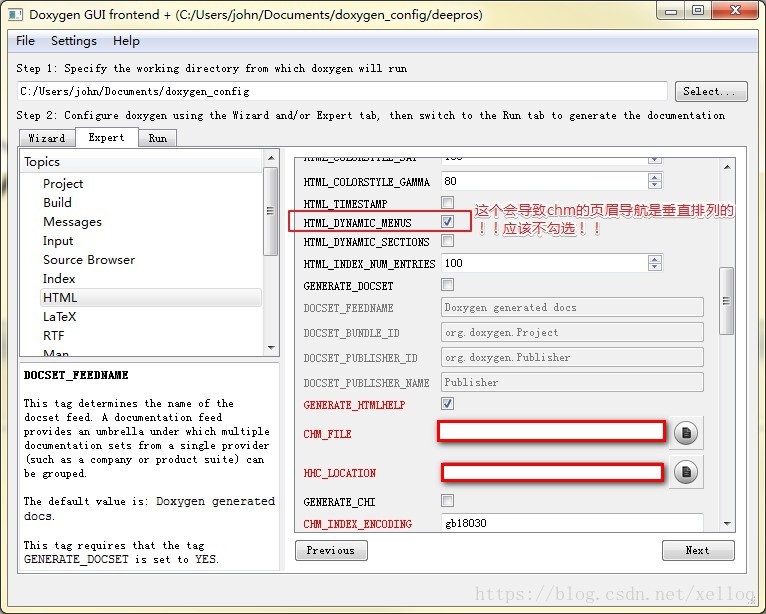

然后查了Doxygen文档，改了下图的选项，变成水平的了。
最后
