一、实验任务（实验题目、目的）
实现二叉树

二、任务分析

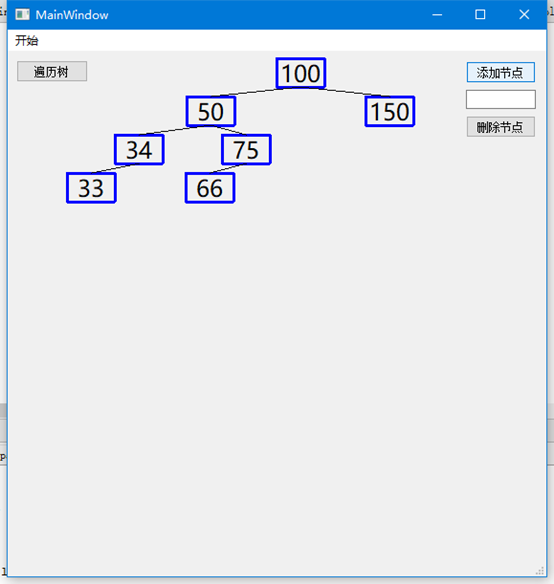

假设已经有了二叉树，设计可视化算法实现图像
学习qt
设置各按钮槽函数
将可视化算法与二叉树缝合
优化代码画图步骤
Debug
准备发csdn和GitHub

三、实验设计（实验环境、算法、步骤、核心代码等）
环境：QT5 使用QT CREATOR编程（内置帮助快速查询，很方便）

核心可视化代码如下二叉树的内容较为简单，不当核心。

复制代码

//x,y start at 0
void MainWindow::drawNode(Node* node,int x_node  ,int y_node,QPainter* painter){
//    const int rate_height = 7;
//    const int rate_width = 10;

//    const int rec_width = this->width()/rate_width-5;
//    const int rec_height = this->height()/rate_height-4;
    if(node==nullptr)
        return ;
    QPoint point(getRecPos(y_node,x_node));

QRect rec(point,size);
//    QRect rec(x_node*(recWidth+5),y_node*(recHeight+2),recWidth,recHeight);
    painter->setPen(QPen(Qt::blue,3));//设置画笔形式  或者Qpen pen; pen.setColor(QColor(40, 115, 216)); pen.setWidth(2);
    painter->drawRect(rec);
    painter->setPen(QPen(Qt::black));

QFont font("微软雅黑",18);
    painter->setFont(font);
    painter->drawText(rec,Qt::AlignCenter,QString::number(node->value()));
    qDebug() << "drawNode:"<< node->value() << y_node << x_node;

if(y_node >= 1){
        if(x_node & 1){
            QPoint p1(getRecPos(y_node,x_node));
            QPoint p2(getRecPos(y_node-1,(x_node-1)/2));
            p1+=QPoint(recWidth/2,0);
            p2+=QPoint(recWidth/2,recHeight);
            painter->drawLine(p1,p2);
        }

else {
            QPoint p1(getRecPos(y_node,x_node));
            QPoint p2(getRecPos(y_node-1,x_node/2));
            p1+=QPoint(recWidth/2,0);
            p2+=QPoint(recWidth/2,recHeight);
            painter->drawLine(p1,p2);
        }
    }

if(node->left!=nullptr)
        drawNode(node->left,x_node*2,y_node+1,painter);
    if(node->right!= nullptr)
        drawNode(node->right,x_node*2+1,y_node+1,painter);

}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
//x,y start at 0
void MainWindow::drawNode(Node* node,int x_node  ,int y_node,QPainter* painter){
//    const int rate_height = 7;
//    const int rate_width = 10;

//    const int rec_width = this->width()/rate_width-5;
//    const int rec_height = this->height()/rate_height-4;
    if(node==nullptr)
        return ;
    QPoint point(getRecPos(y_node,x_node));

    QRect rec(point,size);
//    QRect rec(x_node*(recWidth+5),y_node*(recHeight+2),recWidth,recHeight);
    painter->setPen(QPen(Qt::blue,3));//设置画笔形式  或者Qpen pen; pen.setColor(QColor(40, 115, 216)); pen.setWidth(2);
    painter->drawRect(rec);
    painter->setPen(QPen(Qt::black));

    QFont font("微软雅黑",18);
    painter->setFont(font);
    painter->drawText(rec,Qt::AlignCenter,QString::number(node->value()));
    qDebug() << "drawNode:"<< node->value() << y_node << x_node;

    if(y_node >= 1){
        if(x_node & 1){
            QPoint p1(getRecPos(y_node,x_node));
            QPoint p2(getRecPos(y_node-1,(x_node-1)/2));
            p1+=QPoint(recWidth/2,0);
            p2+=QPoint(recWidth/2,recHeight);
            painter->drawLine(p1,p2);
        }

        else {
            QPoint p1(getRecPos(y_node,x_node));
            QPoint p2(getRecPos(y_node-1,x_node/2));
            p1+=QPoint(recWidth/2,0);
            p2+=QPoint(recWidth/2,recHeight);
            painter->drawLine(p1,p2);
        }
    }

    if(node->left!=nullptr)
        drawNode(node->left,x_node*2,y_node+1,painter);
    if(node->right!= nullptr)
        drawNode(node->right,x_node*2+1,y_node+1,painter);

}
