导语：

GVRP通过发送GARP报文来注册、注销和传播交换机的属性。用来在交换机上实现vlan的传递。vlan并不是在交换机上创建vlan而是在接口上加入或离开vlan。

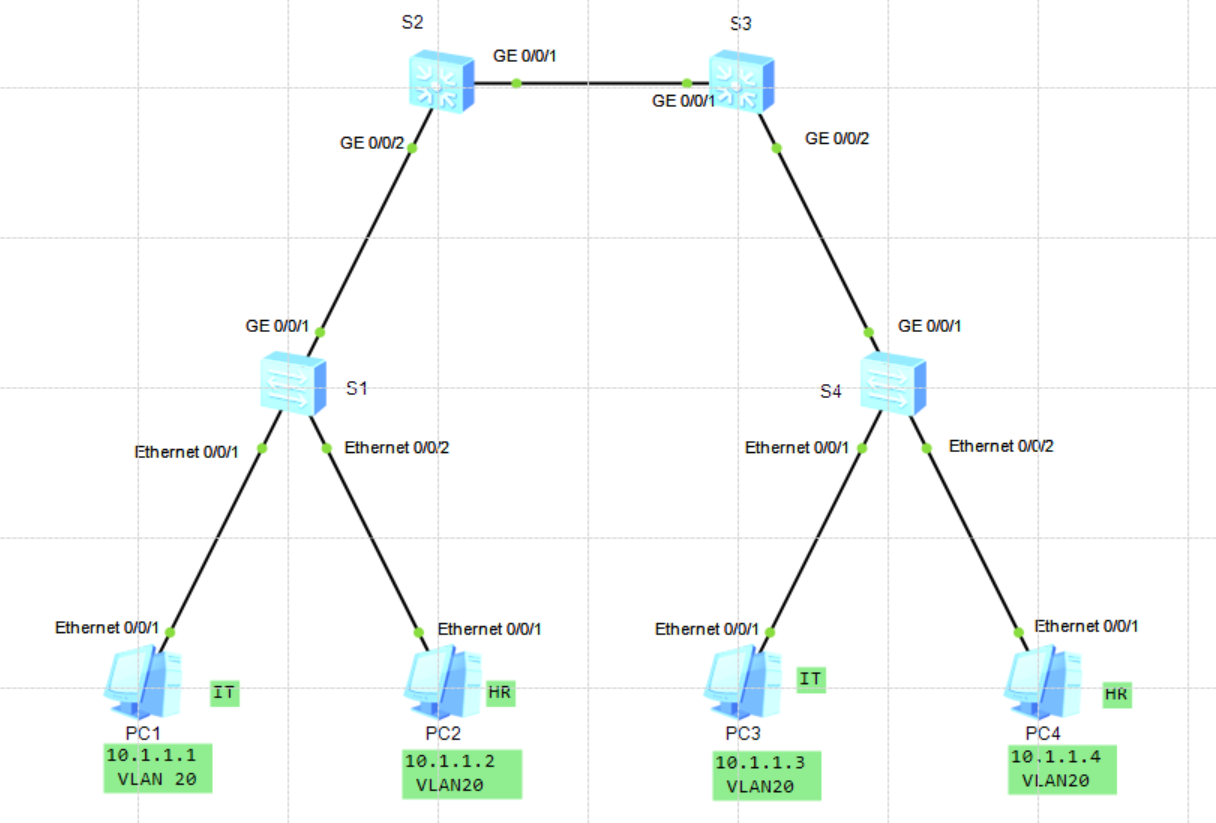

拓扑图：

步骤：

1.基本配置：

如拓扑图所示，完成各个物理设备和接口的配置，并测试连通性。

2.配置GVPR的单向注册：

给4台交换机都配置上Trunk接口（除了连接的PC接口），并允许所有VLAN通过：

[S1]interface g0/0/1
[S1-GigabitEthernet0/0/1]port link-type trunk
[S1-GigabitEthernet0/0/1]port trunk allow-pass vlan all

在S1上创建VLAN：

[S1]vlan batch  10 20
[S1]interface e0/0/1
[S1-Ethernet0/0/1]port link-type access
[S1-Ethernet0/0/1]port default vlan 10
[S1-Ethernet0/0/2]port link-type access
[S1-Ethernet0/0/2]port default vlan 20

开启gvrp功能：

[S1]gvrp
[S1]interface g0/0/1
[S1-GigabitEthernet0/0/1]gvrp

其他各个交换机的接口配置同理。

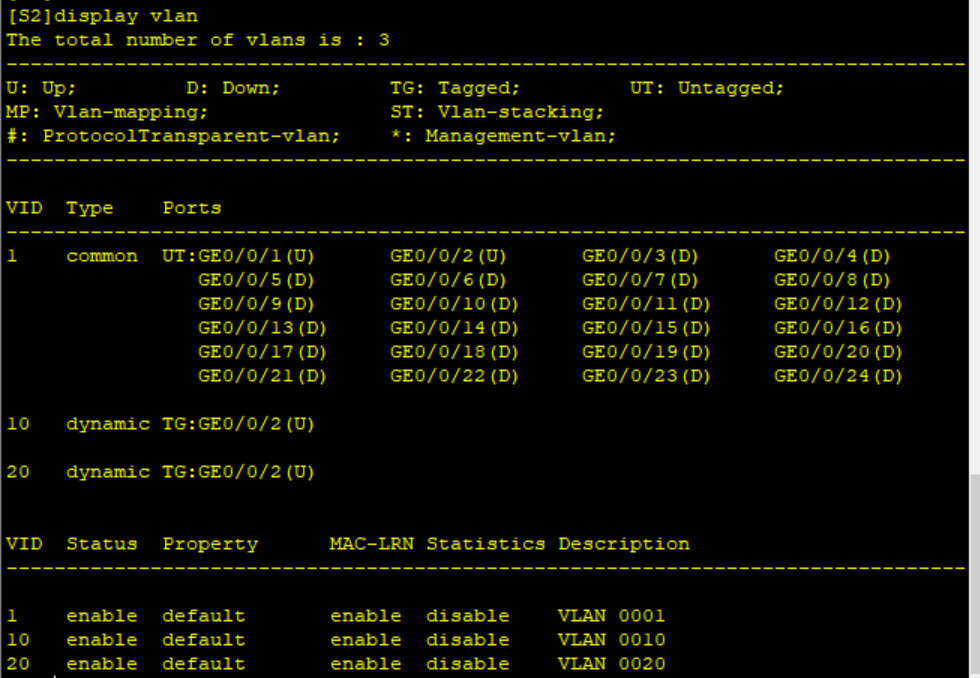

配置完成后，查看S2、S3、S4的VLAN信息（这里仅以S2为例，其他同理）：

可以观察到，此时S2的G0/0/2完成了单向注册，获得了动态VLAN。

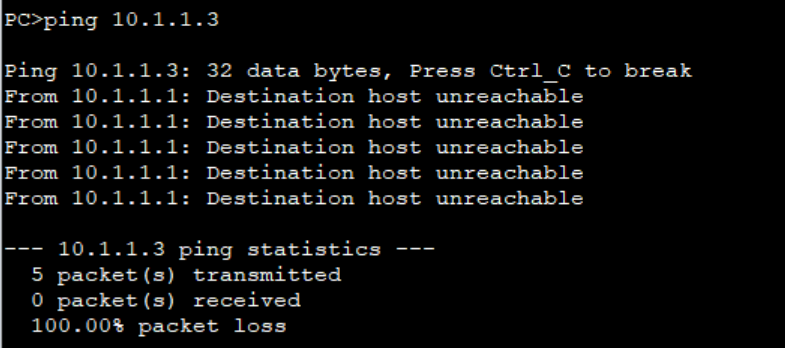

测试PC-1和PC-3，他们同属于IT部门：

可以发现通信不正常，再次证明了此时只完成了单向注册。

3.配置GVRP双向注册：

配置S4：

[S4]vlan batch  10 20
[S4]interface e0/0/1
[S4-Ethernet0/0/1]port link-type access
[S4-Ethernet0/0/1]port default vlan 10
[S4-Ethernet0/0/2]port link-type access
[S4-Ethernet0/0/2]port default vlan 20

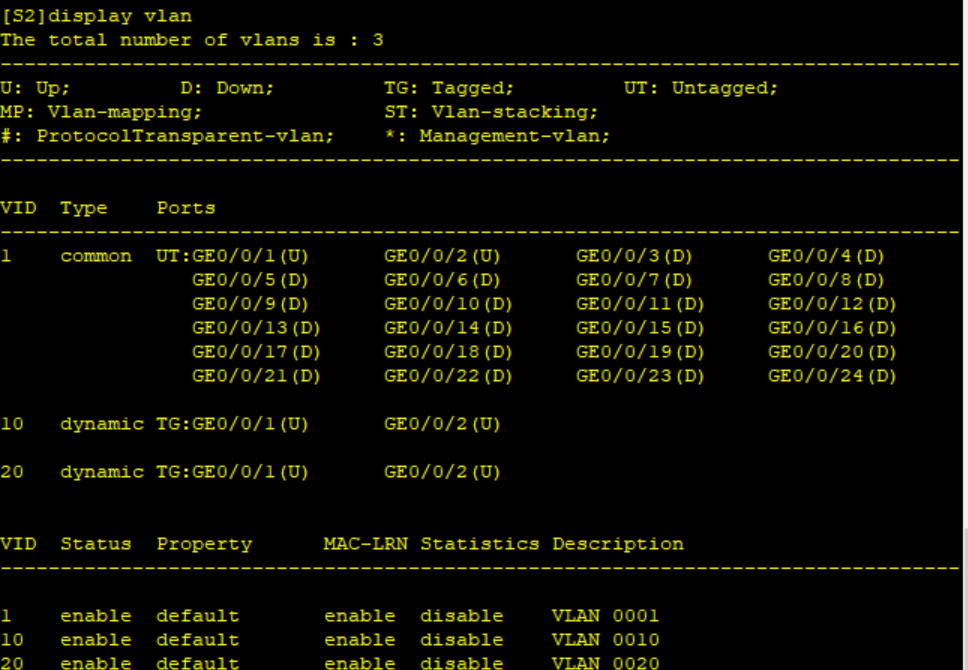

此时再次查看S2的VLAN配置情况：

可以看到G0/0/1和G0/0/2都加入了VLAN10和20的划分中，完成了双向注册。
验证：

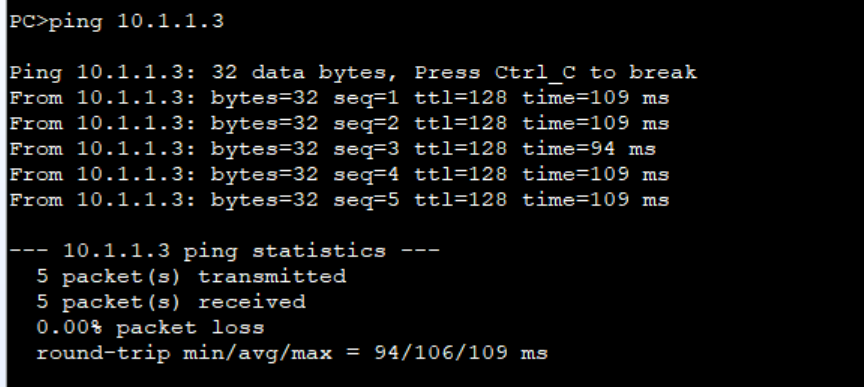

PC-1和PC-3正常通信，GVRP双向注册成功！

4.配置GVRP的Fixed模式：

[S3]interface g0/0/1
[S3-GigabitEthernet0/0/1]gvrp registration fixed

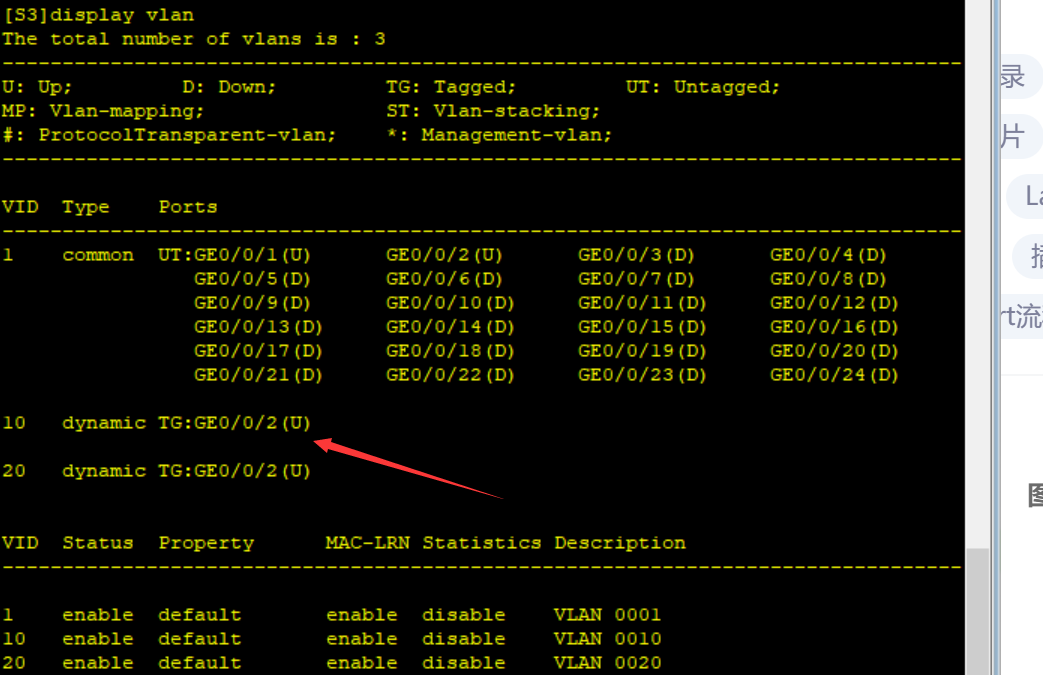

完成配置后，查看S3的VLAN：

可以看到G0/0/1接口已经玩法动态学习到VLAN了，这是因为Fixed模式下不允许动态VLAN在接口上注册。此时可用手工创建VLAN的方式恢复G0/0/1.

5.配置GVRP的Forbidden模式：

[S2]interface g0/0/1
[S2-GigabitEthernet0/0/1]gvrp registration forbidden

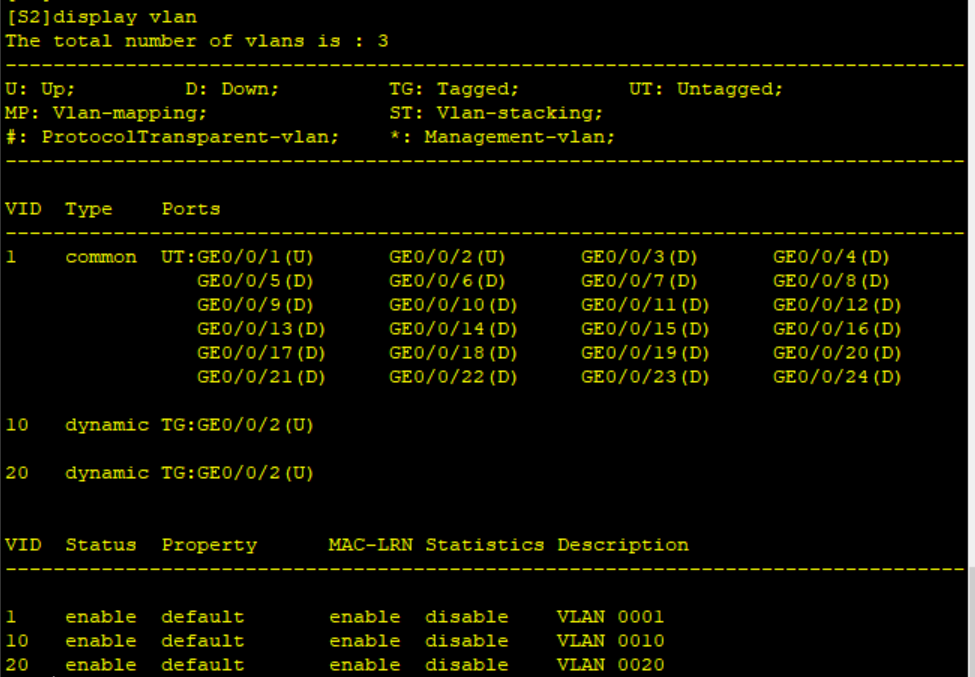

然后查看S2的VLAN：

可以看到G0/0/1已经不能学习到VLAN了。
用手工创建VLAN 10和20：

[S2]vlan batch 10 20

然后再次查看：

还是没有接口G0/0/1的信息，这是因为在Fotbidden模式下，只允许VLAN 1通过。

至此，GVRP基础实验配置完成！
