1. 概述

本文主要分享 Dubbo 的核心流程。
在 《Dubbo 开发指南 —— 框架设计.》和《Dubbo 开发指南 —— 实现细节.》

2. 框架设计

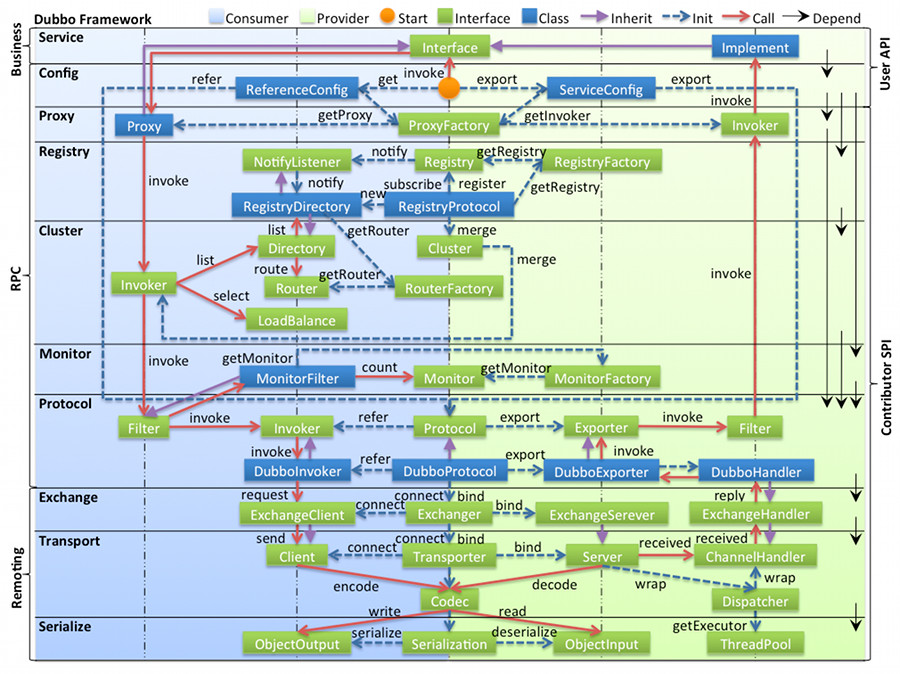

2.1 整体设计

图例说明：

• 图中左边淡蓝背景的为服务消费方使用的接口，右边淡绿色背景的为服务提供方使用的接口，位于中轴线上的为双方都用到的接口。
• 图中从下至上分为十层，各层均为单向依赖，右边的黑色箭头代表层之间的依赖关系，每一层都可以剥离上层被复用，其中，Service 和 Config 层为 API，其它各层均为 SPI。
• 图中绿色小块的为扩展接口，蓝色小块为实现类，图中只显示用于关联各层的实现类。
• 图中蓝色虚线为初始化过程，即启动时组装链，红色实线为方法调用过程，即运行时调时链，紫色三角箭头为继承，可以把子类看作父类的同一个节点，线上的文字为调用的方法。

2.2 各层说明

• config 配置层：对外配置接口，以 ServiceConfig, ReferenceConfig 为中心，可以直接初始化配置类，也可以通过 spring 解析配置生成配置类
• proxy 服务代理层：服务接口透明代理，生成服务的客户端 Stub 和服务器端 Skeleton, 以 - - ServiceProxy 为中心，扩展接口为 ProxyFactory
• registry 注册中心层：封装服务地址的注册与发现，以服务 URL 为中心，扩展接口为 - RegistryFactory, Registry, RegistryService
• cluster 路由层：封装多个提供者的路由及负载均衡，并桥接注册中心，以 Invoker 为中心，扩展接口为 Cluster, Directory, Router, LoadBalance
• monitor 监控层：RPC 调用次数和调用时间监控，以 Statistics 为中心，扩展接口为 MonitorFactory, Monitor, MonitorService
• protocol 远程调用层：封装 RPC 调用，以 Invocation, Result 为中心，扩展接口为 Protocol, Invoker, Exporter
• exchange 信息交换层：封装请求响应模式，同步转异步，以 Request, Response 为中心，扩展接口为 Exchanger, ExchangeChannel, ExchangeClient, ExchangeServer
• transport 网络传输层：抽象 mina 和 netty 为统一接口，以 Message 为中心，扩展接口为 Channel, Transporter, Client, Server, Codec
• serialize 数据序列化层：可复用的一些工具，扩展接口为 Serialization, ObjectInput, ObjectOutput, ThreadPool

2.3 关系说明

• config 配置层：对外配置接口，以 ServiceConfig, ReferenceConfig 为中心，可以直接初始化配置类，也可以通过 spring 解析配置生成配置类
• proxy 服务代理层：服务接口透明代理，生成服务的客户端 Stub 和服务器端 Skeleton, 以 ServiceProxy 为中心，扩展接口为 ProxyFactory
• registry 注册中心层：封装服务地址的注册与发现，以服务 URL 为中心，扩展接口为 RegistryFactory, Registry, RegistryService
• cluster 路由层：封装多个提供者的路由及负载均衡，并桥接注册中心，以 Invoker 为中心，扩展接口为 Cluster, Directory, Router, LoadBalance
• monitor 监控层：RPC 调用次数和调用时间监控，以 Statistics 为中心，扩展接口为 MonitorFactory, Monitor, MonitorService
• protocol 远程调用层：封装 RPC 调用，以 Invocation, Result 为中心，扩展接口为 Protocol, Invoker, Exporter
• exchange 信息交换层：封装请求响应模式，同步转异步，以 Request, Response 为中心，扩展接口为 Exchanger, ExchangeChannel, ExchangeClient, ExchangeServer
• transport 网络传输层：抽象 mina 和 netty 为统一接口，以 Message 为中心，扩展接口为 Channel, Transporter, Client, Server, Codec
• serialize 数据序列化层：可复用的一些工具，扩展接口为 Serialization, ObjectInput, ObjectOutput, ThreadPool

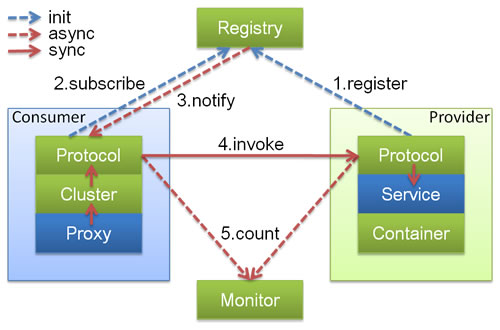

3 依赖关系

图例说明：

• 图中小方块 Protocol, Cluster, Proxy, Service, Container, Registry, Monitor 代表层或模块，蓝色的表示与业务有交互，绿色的表示只对 Dubbo 内部交互。
• 图中背景方块 Consumer, Provider, Registry, Monitor 代表部署逻辑拓扑节点。
• 图中蓝色虚线为初始化时调用，红色虚线为运行时异步调用，红色实线为运行时同步调用。
• 图中只包含 RPC 的层，不包含 Remoting 的层，Remoting 整体都隐含在 Protocol 中。

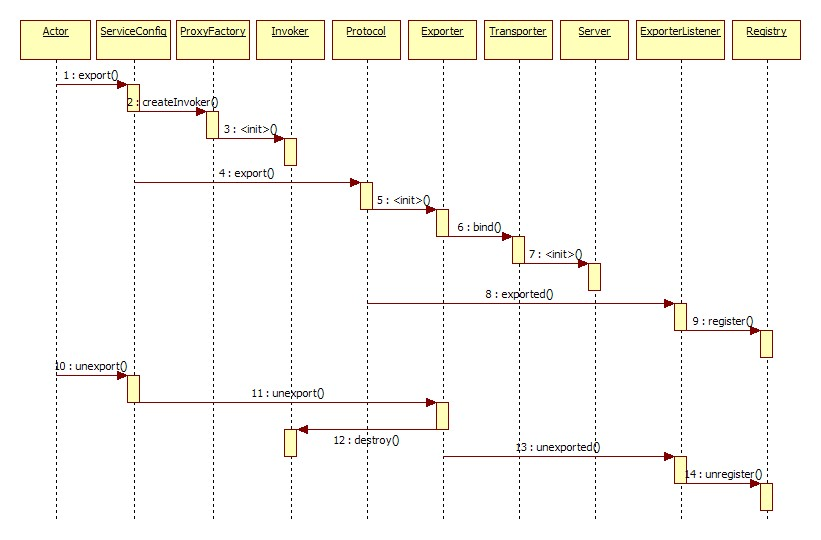

4 暴露服务时序

展开总设计图左边服务提供方暴露服务的蓝色初始化链，时序图如下：

5 引用服务时序

6 远程调用细节

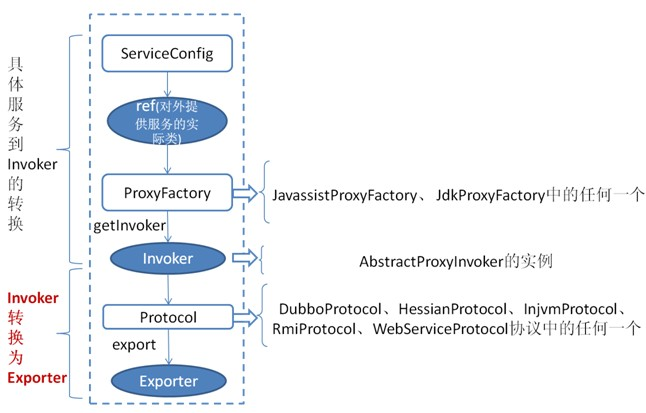

6.1 服务提供者暴露一个服务的详细过程

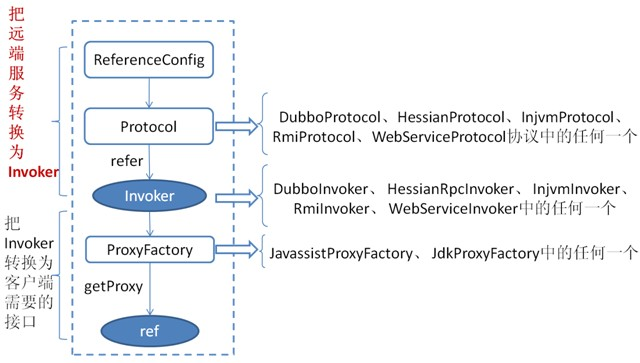

6.2 服务消费者消费一个服务的详细过程

6.3 Invoker

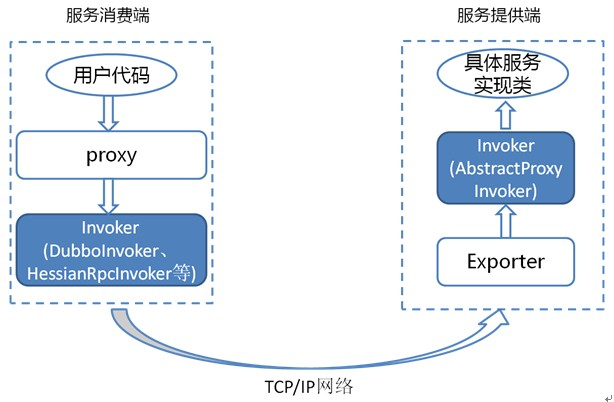

由于 Invoker 是 Dubbo 领域模型中非常重要的一个概念，很多设计思路都是向它靠拢。这就使得 Invoker 渗透在整个实现代码里，对于刚开始接触 Dubbo 的人，确实容易给搞混了。 下面我们用一个精简的图来说明最重要的两种 Invoker：服务提供 Invoker 和服务消费 Invoker：
