yolov3-tiny移植到zynq020概述

“ yolov3-tiny移植zynq020概述。”

01

yolov3-tiny模型

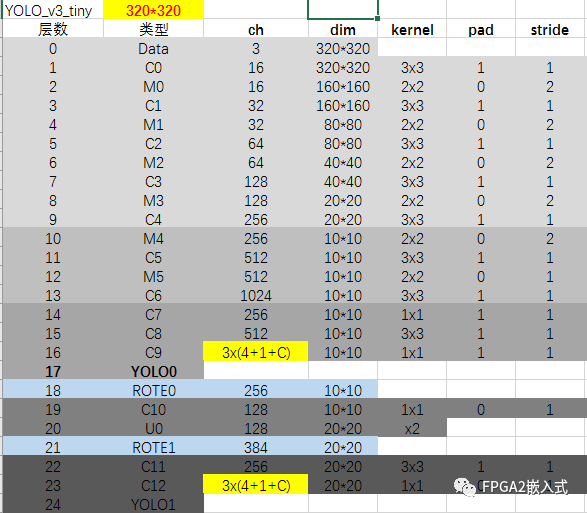

       yolo是目前目标检测落地到硬件中比较常用的AI模型，因为yolo标准版模型参数和计算量太大，所以目前暂时在zynq020上移植的是tiny版本，这里选用yolov3-tiny来移植，输入模型的图像源320x320@15Hz，模型各层如下（其中C是训练时的类别）：

02

模型pytorch处理

       yolo模型需要经过训练（检测多少个类别）和int8量化（暂时未使用剪枝、压缩处理），然后生成权重等参数，再测试量化后的检测精度（基本和官网量化前的精度相差不大），大致流程如下：

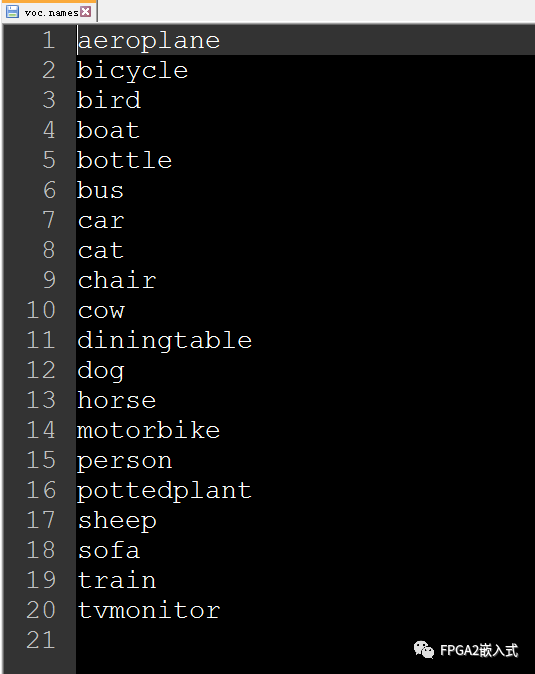

1. 根据种类（如下图）选择数据集；

2. 训练；

3. int8量化和再训练；

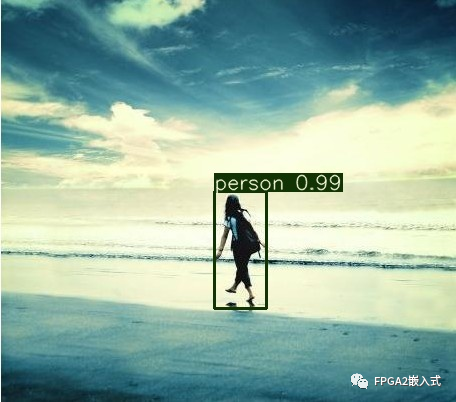

4. 测试精度（如下图）；

5. 最终得到权重等参数。

03

模型RTL移植

       yolo在pytorch处理后获得权重参数，然后根据权重等参数编写RTL代码，实现FPGA的本地推断，设计主要包括：

• 摄像头驱动，获取数据源；

• 源数据预处理，缩放到320*320；

• 自写DMA IP，处理源图、模型缓存、TFT显示；

• 自写DDR仲裁 IP，DDR加载十几个通道的权重参数时的仲裁处理；

• AI模型算法RTL；

• SDK下FLASH参数加载、AI模型算法控制等；

• YOLO检测结果的NMS等RTL解析；

• 检测结果 + 源图像的叠加及TFT显示。

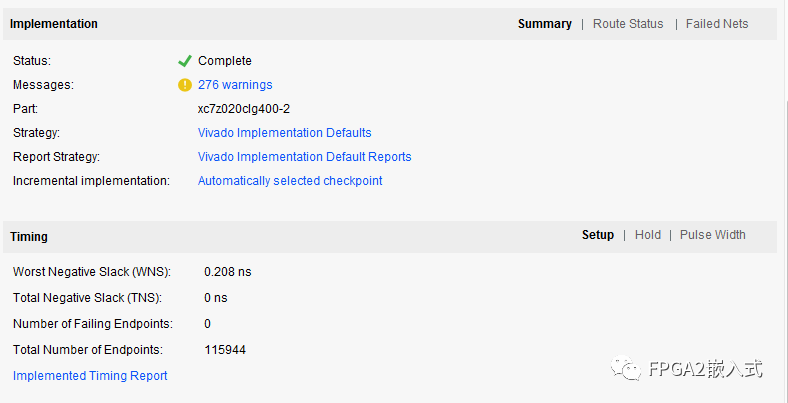

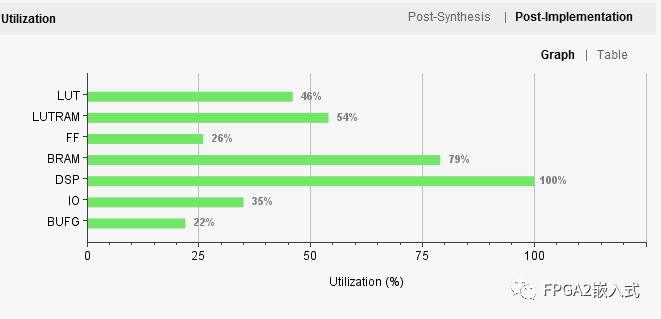

     在zynq中，FPGA主频150MHz，达到AI速度320x320@15Hz，精度和上位机精度一致，zynq资源消耗及布局布线后时序如下：

04

模型RTL验证

      对编写的RTL验证采用Python + bat脚本的自动化测试平台（只需修改TB，单击exe即可打印仿真结果来分析），保证FPGA仿真输出的模型各个层的结果与Pytorch量化后的输出结果完全一致：

05

上板测试及升级

       在主频150MHz无时序报错情况下上板测试，解决了以下问题，最终达到和上位机一致的效果。

• Sensr（30Hz）、AI（15Hz）、TFT（50Hz）不一致在未使用VDMA下出现显示分层，AI计算不对应的情况；

• 自定义DDR仲裁带宽计算考虑不当，导致加载权重等参数不对应的情况；

• AI各层运算连接时，出现特征值不对应的情况。

      后期升级可优化的空间：

• 主频改为200MHz；

• AI模型用低bit量化，剪枝，压缩等算法；

• RTL的资源进一步优化，减少资源为原来的50%甚至更少。
