前言

在光纤视频传输项目，涉及到视频信号远距离数据传输时，我们都会给客户推荐光纤传输。光纤传输具有传输距离远、带宽大、抗干扰性强等优点，而这之间的连接需要使用光模块和光纤视频延长器来实现。接下来，我们将以问答的形式做简单分享。

正文

1、什么是单模和多模？

光纤可以分为单模光纤和多模光纤，现在两者价格基本上非常接近，实际的智能化弱电工程大都是采用单模光纤作为传输介质。两者相比具有以下特点：

①光源不同

单模光纤是利用激光器或激光二极管作为光源，而多模光纤一般采用发光二极管LED做光源。

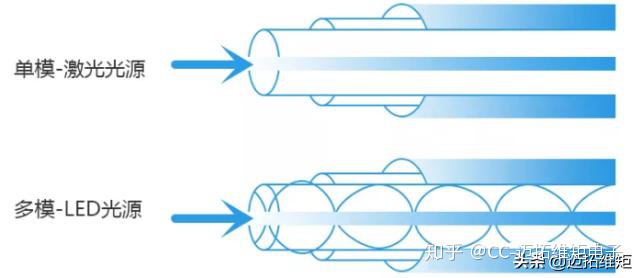

光源不同

②芯径不同

从外观上来看，多模光纤的芯径一般为50um、62.5um，多模光纤带宽容量小，常用的多模光纤光模块带宽为1G和10G，传输距离也较短；单模光纤的芯径一般为5-10um，单模光纤具有很大的带宽，常用的光模块带宽为1G，10G，40G，适用于长距离的光纤通信。

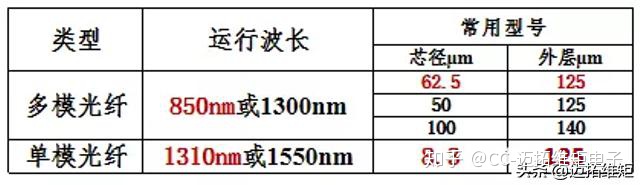

芯径不同

③传输模式不同

单模光纤光纤只是传送一种模式的光波，色散很小，带宽很大，一般适用于远距离传输100KM内。

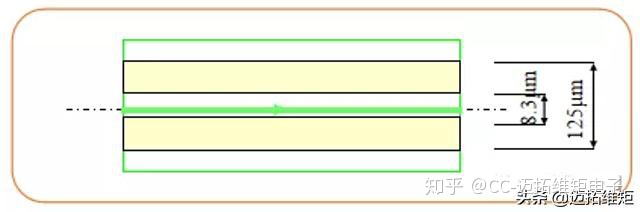

单模光纤

多模光纤可以传送多种模式的光源，会产生光的色散，传输距离较短，一般为2KM内。

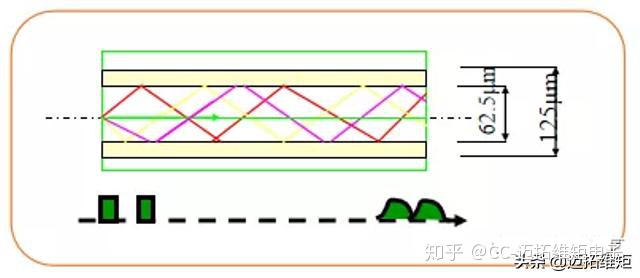

多模光纤

④尾纤

单模光纤的尾纤、跳线护套线一般为黄色，而多模光纤的尾纤、跳线的护套线一般为橘红色。

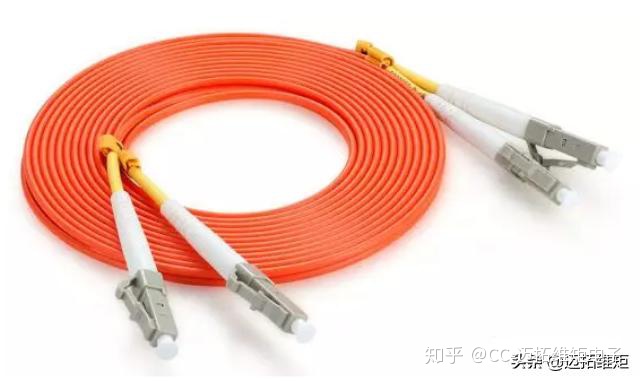

多模光纤尾纤

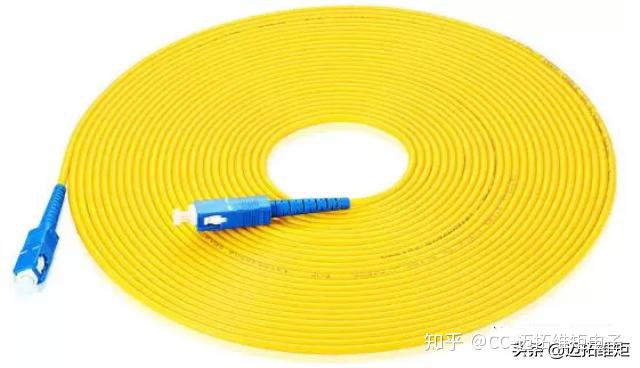

单模光纤尾纤

2、什么是单纤光纤收发器？

单纤收发器和单纤光模块的原理类似，以单纤光纤收发器做举例说明。单纤收发器既要实现发射功能又要实现接收功能，它使用的波分复用技术，将两束不同波长的光信号在一根光纤传输从而实现的发送与接收。因此单模单纤收发器的光模块发射光波长就有2个，一般是1310nm/1550nm，这样一对收发器的互连的两端就会存在区别，一端收发器发射1310nm，接收1550nm，另一端则是发射1550nm，接收1310nm，那么方便用户区分，一般就会用字母来代替。就出现了A端（1310nm/1550nm)，B端（1550nm/1310nm)用户使用必须AB配对使用，不可AA或者BB连接。AB端只有单纤光纤收发器才会使用到。

3、光模块和光纤收发器的区别？

①光模块是一个功能模块或配件，是不能单独使用的无源设备，只有插在交换机的设备里使用；而光纤收发器属于功能器件，是单独的有源设备，加上电源就可以单独使用。

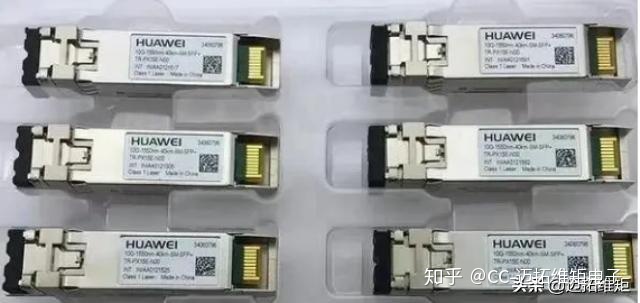

光模块

②光模块可以简化网络，减少故障点，而光纤收发器的使用则会增加不少设备，大大增加了故障率且太占据机柜存放空间，并不美观。

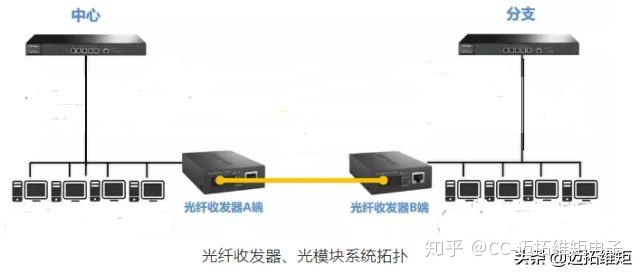

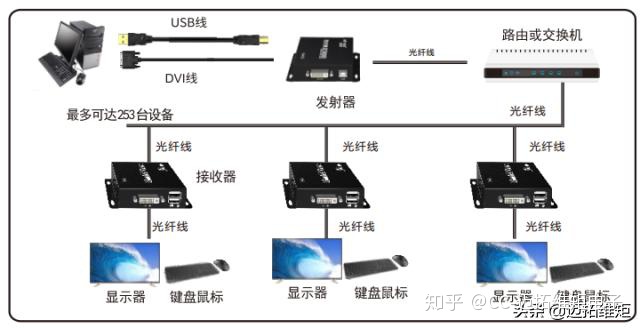

光纤收发器组网拓扑

③光模块比光纤收发器贵，但性能相对稳定得多，不易损坏。

4、光模块和光纤收发器如何对接？

这个问题在实际的智能化弱电工程项目中也接触的较多，光纤模块和光纤收发器对接时要注意几点：

①波长和传输距离必须一致，比如波长同时为1310nm或者850nm，传输距离都是10km。

②光纤跳线或者尾纤必须是相同接口才能够连接，一般光纤收发器采用的SC口，光模块采用的是LC口。

③光纤收发器与光模块的速率必须一样，比如千兆收发器对应1.25G光模块，百兆连百兆，千兆连千兆。

④光模块的光纤类型必须相同，单纤对单纤，双纤对双纤。

总结

光纤收发器和光模块这两种设备在光纤视频传输工程经常使用，只有了解这两种产品的性能区别，才能让我们在光纤视频传输工程中做更好的设备选型！
