概述

对于ECU检修作业的关键，在于判断ECU故障原因和ECU故障部位的诊断，至于维修作业，主要是通过更换和电路焊接来处理。

下面探讨几种故障诊断方法，大家可以根据自己的实际情况做相应的选择。

直观检查法

直观检查法是通过视觉去观察电路、元器件等的

接触检查法

接触检查法是ECU在工作状态下，检查人员通过直接接触去寻找故障点。在对待查元件接触的过程中，通过触觉感知温度，通过嗅觉感知气味，确认是否有异常表征。该方法方便、简单、实用、针对性强，能够直接发现故障部位，但必须要有丰富的检查经验，才能获得准确的检查结果。为了避免引发新的故障，在检查过程中，ECU要放置平稳，注意线路板或电子元件与其他部分(尤其是车身底盘部分)保持安全距离，以免线路搭铁，造成不可修复的故障。

故障再生法

故障再生法是有意识地让故障重复发生，并力图使故障的发生、发展、转化过程变得比较缓慢，以便提供充足的观察机会、次数、时间和过程，在观察过程中发现影响故障的因素，从而查出故障部位和原因。

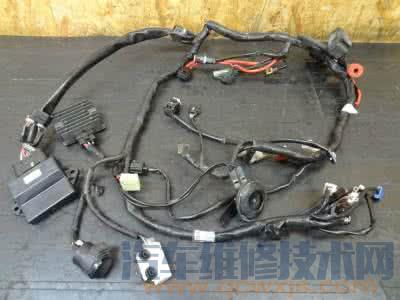

对于ECU来说，一是振动法，通过轻轻地振动、拍打、敲击ECU，拉动ECU连接线束，再现振动条件下发生的间歇性故障；

二是水淋法，用水浇淋风挡玻璃或发动机罩，再现ECU因受潮而发生的间歇故障。注意绝对不能将水直接浇到ECU上；

三是加热法，可以用电吹风或热风枪对ECU或分析部位进行加热，再现因温度过高而发生的间歇故障。这个操作要注意，温度不能超过85℃，风口与ECU电路板要保持20cm以上的安全距离；

四是电器全接通法，不要将ECU从车上拆下，接通汽车全部用电设备，再现ECU因电路电流过大而发生的间歇故障，故障重现后及时诊断排除故障。

此方法主要适用于间歇出现的故障，即ECU时好时坏的情况，对于一直处于不良状态的情况，则不宜采用

参照检查法

参照检查法是一种利用比较手段来寻找故障部位的检查方法。通常用一个性能良好的ECU，测量其关键部位的参数，包括电压、电阻等。运用移植、比较、借鉴、引申、参照等手段，查出不同之处，以便诊断故障部位和原因。大部分故障都可以采用此方法检测出来，因为有一个ECU作为参照物对比检测，就能发现故障ECU的不同之处，从而查明故障部位和原因。参照分为实物参照和图纸参照两种。实物参照即需要用两辆同型号的车辆，对其两块ECU进行性能和检测参数替代检查法

替代检查法的基本思路是用一个性能可靠的元器件去替代一个待查的元器件(或电路)，如果替代后工作正常，说明待查元器件出现故障。如果替代后故障现象不变，则可排除待查元器件的故障可能性，进一步缩小故障范围。替代检查法适用于各种故障诊断，但在采用时要有针对性，这样会节省诊断时间，提高诊断的成功率。在运用替代法检查的过程中，还应注意以下几点：

(1)在特殊情况下，一个故障是由两个或以上故障点造成的，此时若只替代了其中一个元件则故障现象仍然不变，必须同时替代两个或多个待查元件直到故障现象消除，然后逐一尝试替换为原元件，结合伴随的现象来判断故障部位。

(2)替代检查法对仅有一、二个元件存在故障的情况较为实用，通常是在其他方法诊断出具体的方向和范围之后采用。盲目的替换往往会对线路板、元器件造成二次损坏。

(3)对于集成电路这样的多引脚元件，采用替代检查法更要慎重，通常是在有明确的结论后才进行替代检查。同时，在替代操作过程中，若要焊接作业，必须在断电的情况下进行。

电压检查法

电压检查法主要是对ECU内关键点的电压进行实时测量，以找出故障部位。这些关键点主要是各集成电路的供电电源、线路中连接蓄电池的主电源、受电阻检查法

电阻检测法是利用万用表，通过检测线路的通断、阻值的大小以及元器件的检测，来判别故障原因和故障部位。此种方法主要适用于元器件和铜箔线路的检测。

(1)对于元器件的检测，除了常规的波形检查法

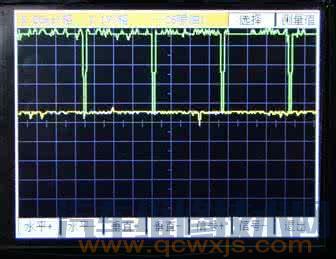

波形检查法是采用专用或通用示波器，对ECU关键点的波形进行测量，对微处理器MCU的相关引脚波形进行测量，从而判断ECU是否正常。如对于89C51微处理器来说，石英晶体振荡器输入端正常状态为

因正常状态下，四个信号波形是相同的，仅时间轴略有差异。通过对输入信号波形的测量比较，就可判断故障是来自MCU还是TLE4226G。不仅如此，波形检测法也可对传感器的输入信号、经输入电路后送给MCU或A/D转换器的
