概述

需求分析是做项目中的极为重要的一环,而作为整个项目中的'血液'--数据,更是重中之重。viso，workbench，phpmyadmin等软件可以帮我们更好的处理数据分析问题。

ER图

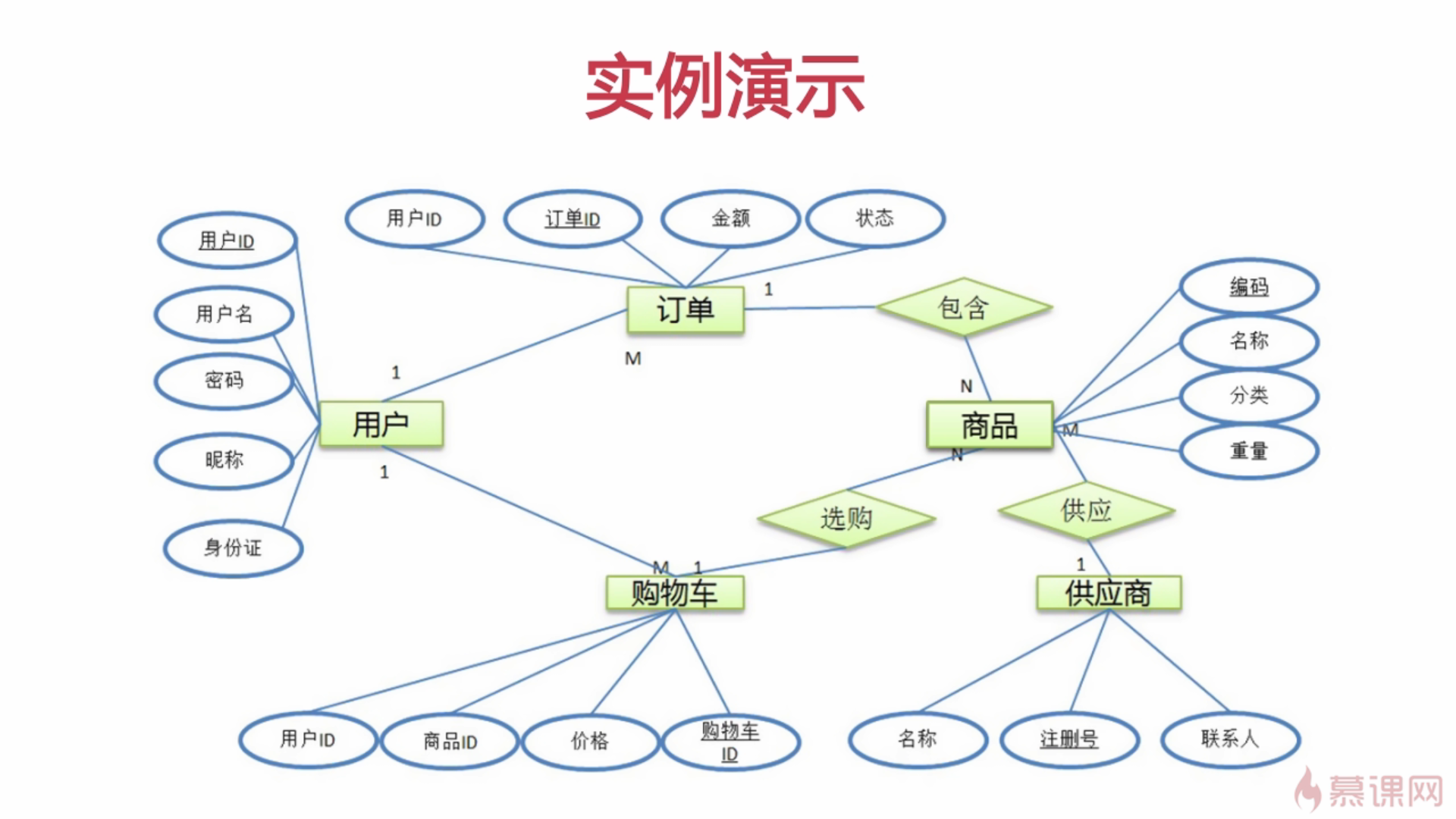

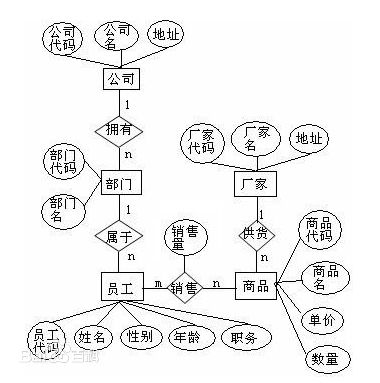

E-R方法是“实体-联系方法”（Entity-Relationship Approach）的简称。它是描述现实世界概念结构模型的有效方法。是表示概念模型的一种方式，用矩形表示实体型，矩形框内写明实体名；用椭圆表示实体的属性，并用无向边将其与相应的实体型连接起来,属性如果有下划线的话,就表示该属性为主键属性；用菱形表示实体型之间的联系，在菱形框内写明联系名(实体和实体之间的关系)，并用无向边分别与有关实体型连接起来，同时在无向边旁标上联系的类型（1:1,1:n或m:n）

实体之间联系

联系可分为以下 3 种类型：

(1) 一对一联系(1 ∶1)
例如，一个部门有一个经理，而每个经理只在一个部门任职，则部门与经理的联系是一对一的。

(2) 一对多联系(1 ∶N)
例如，某校教师与课程之间存在一对多的联系“教”，即每位教师可以教多门课程，但是每门课程只能由一位教师来教

(3) 多对多联系(M ∶N)
例如，图1表示学生与课程间的联系(“学”)是多对多的，即一个学生可以学多门课程，而每门课程可以有多个学生来学。联系也可能有属性。例如，学生“ 学” 某门课程所取得的成绩，既不是学生的属性也不是课程的属性。由于“成绩” 既依赖于某名特定的学生又依赖于某门特定的课程，所以它是学生与课程之间的联系“学”的属性。

推荐使 亿图图示专家或viso 来画ER图

数据建模

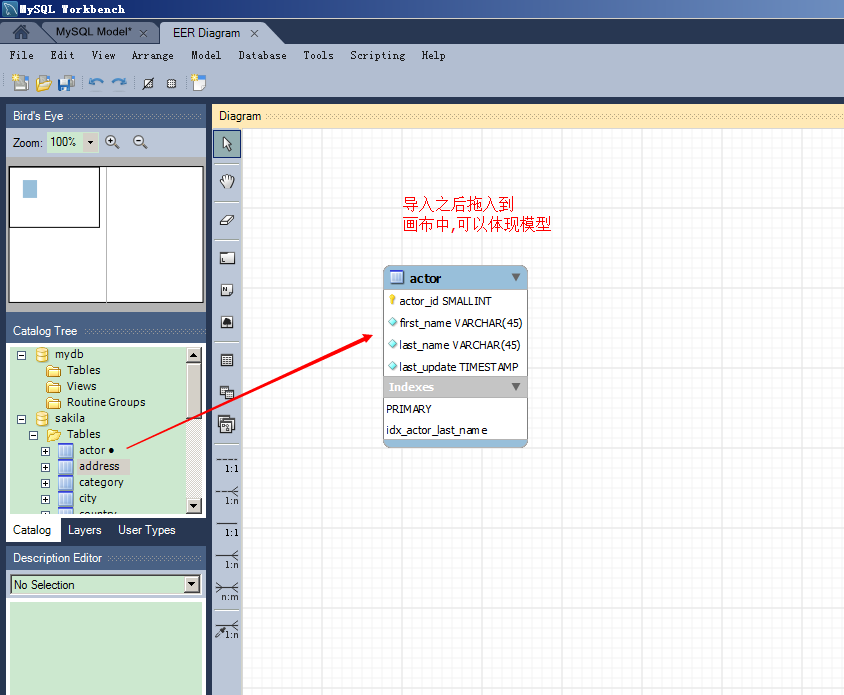

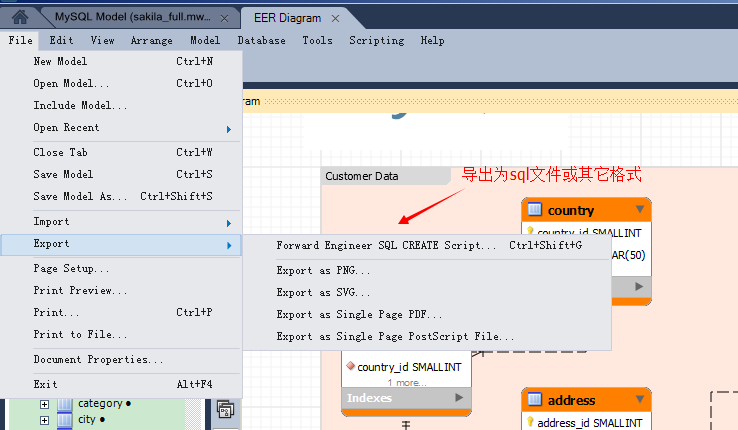

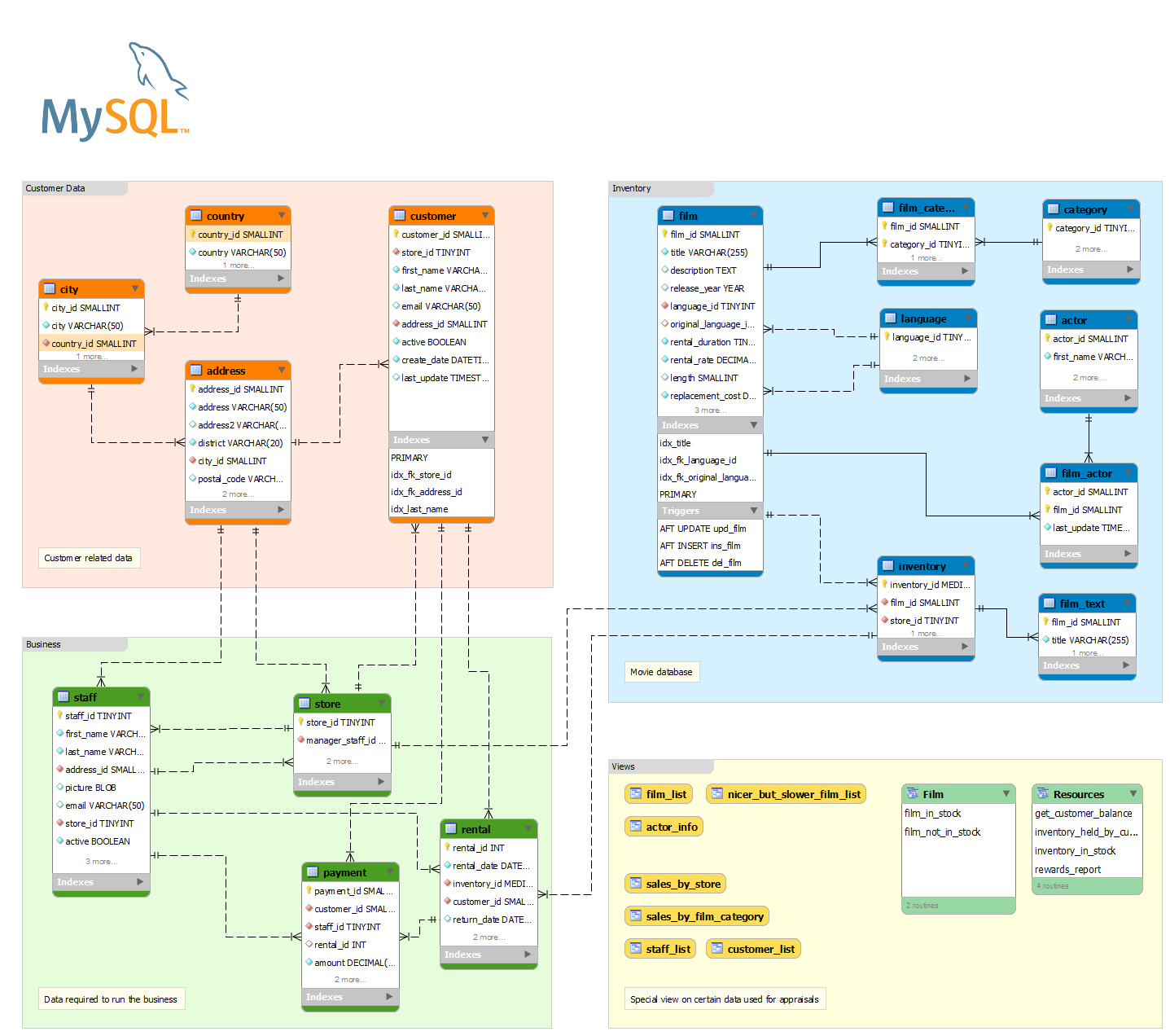

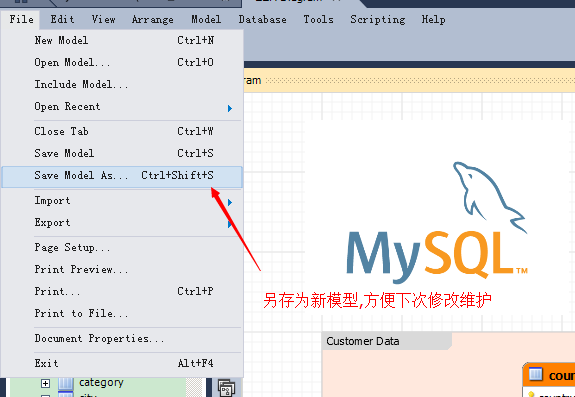

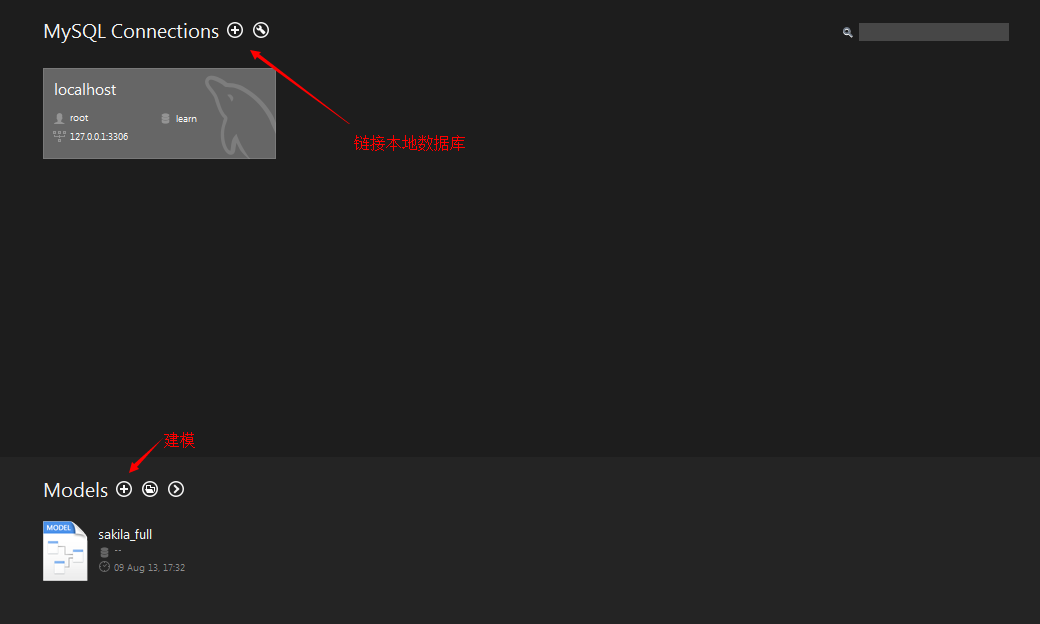

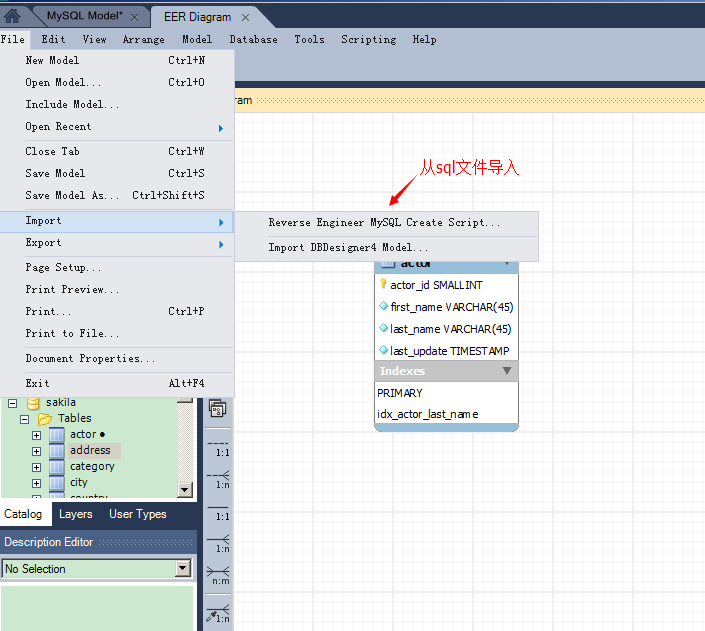

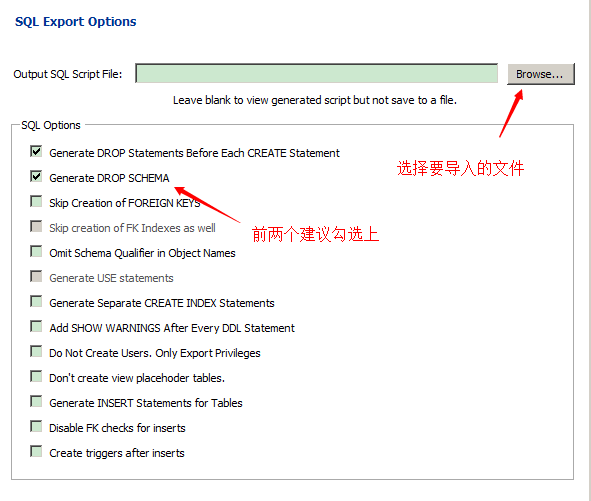

使用workbench软件可以很方便的建立数据模型,当然workbench不仅仅可以用来建模,还可以用来管理数据库.但通常我们只用来建模,管理数据库用navcate等更为方便的工具;
软件很简单,只不过是英文版本的,貌似市面上还没有出现中文版的,其实软件能用英文版的尽量使用英文版的

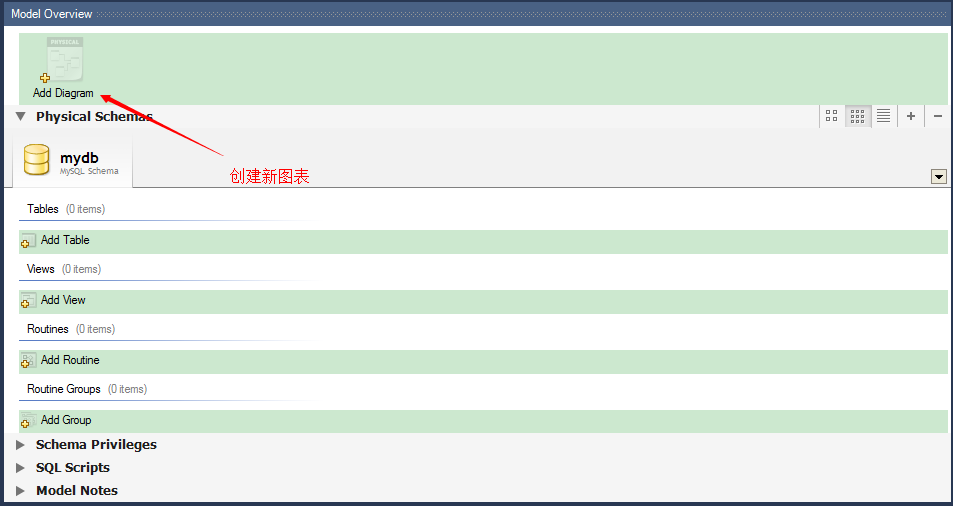

简单的图示使用说明

数据字典

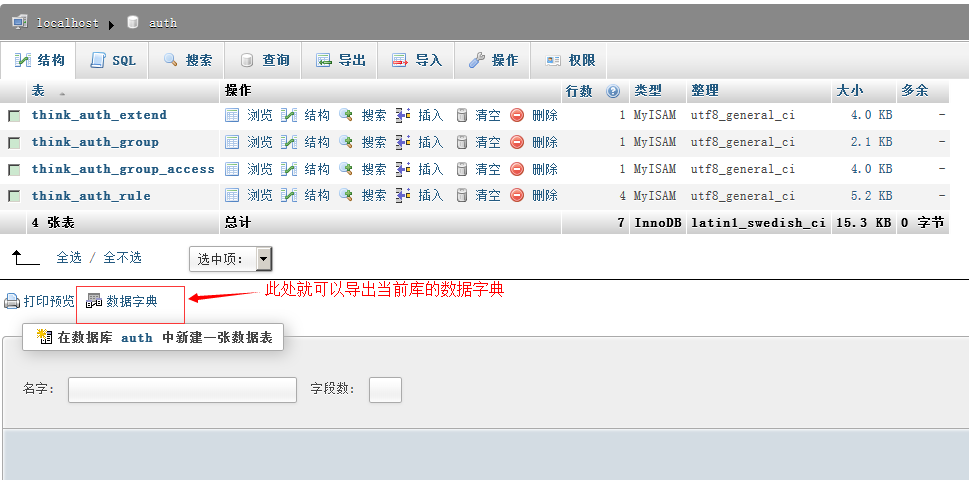

在使用数据字典前,要保证sql的注释务必要详情

CREATE TABLE `sc_role` (
  `id` smallint(6) unsigned NOT NULL AUTO_INCREMENT,
  `name` varchar(20) NOT NULL DEFAULT '角色名称',
  `parentid` smallint(6) NOT NULL COMMENT '父角色ID',
  `status` tinyint(1) unsigned NOT NULL COMMENT '状态',
  `remark` varchar(255) NOT NULL COMMENT '备注',
  `create_time` int(11) unsigned NOT NULL COMMENT '创建时间',
  `update_time` int(11) unsigned NOT NULL COMMENT '更新时间',
  `listorder` int(3) NOT NULL DEFAULT '0' COMMENT '排序字段',
  PRIMARY KEY (`id`),
  KEY `parentId` (`parentid`),
  KEY `status` (`status`)
) ENGINE=MyISAM AUTO_INCREMENT=5 DEFAULT CHARSET=utf8 COMMENT='角色信息列表';
