概述
实验目标，在ZEDBOARD开发板子上外接 希科 PMOD_SD扩展卡实现FAT32文件系统的SD卡读写。

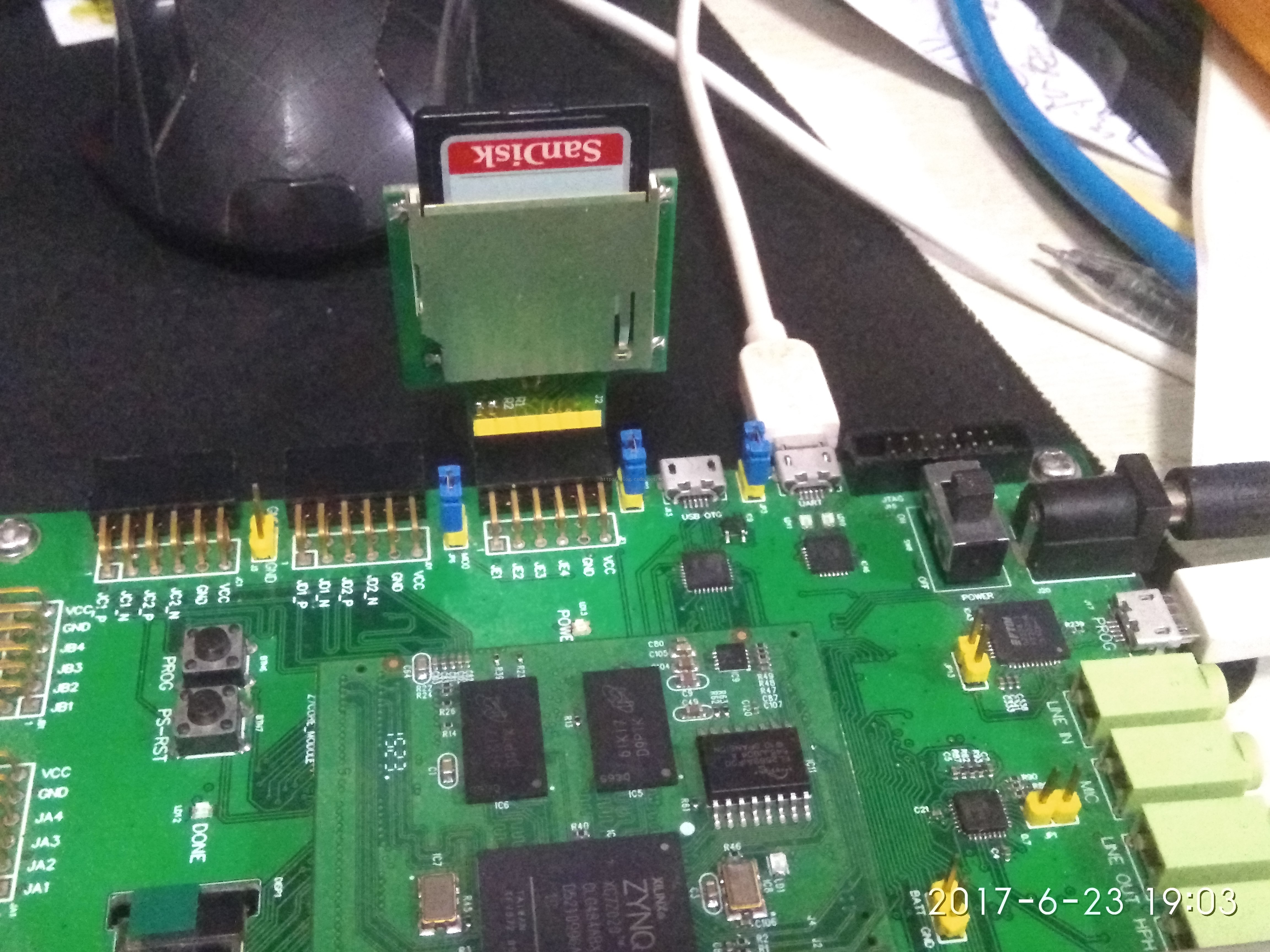

直接接在板子的JE接口。由于设计希科PMOD_SD时候正好对应了MIOS口，如图链接扩展板后，引脚对应关系如下：
| DAT0 | MIO10 |
| CMD | MIO11 |
| CLK | MIO12 |
| DAT1 | MIO13 |
| DAT2 | MIO14 |
| DAT3 | MIO15 |
| WP | MIO0 |
| CD | MIO9 |
这里注意WP是写保护Write protect，当WP=0时候，是写保护使能，指示告知读卡器或者SDIO控制器用户设置了WP开关，但是并没有任何电路的设置，也可以忽略之直接进行写操作。CD 是 检测信号，Card Detect,当CD=0时候，表示有卡插入读卡器。
注意有TF卡，实际上不适用这两个WP CD信号，可以在VIVADO环境下不设置这两个信号，等效于CD=0.WP=1。使用SD卡时也可以忽略这两个信号。
当然我们也可以使用EMIO，通过PL的IO将SDIO控制信号解出来，映射到PMOD口 JA ,JB,JC,JD 。
上述直接插在ZEDBOARD上的PMOD_SD模块购买地址是 ： https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-2467580809.26.WGblHM&id=552299365256
