CAD怎么快测量两个图块间的间距?

在CAD中为了测量两个图块间的间距，可采用DI命令，但是量大的时候，会很费时间，特别在算量过程中，经常要用到。

1、新建一个TXT文件，并命名，方便以后查找

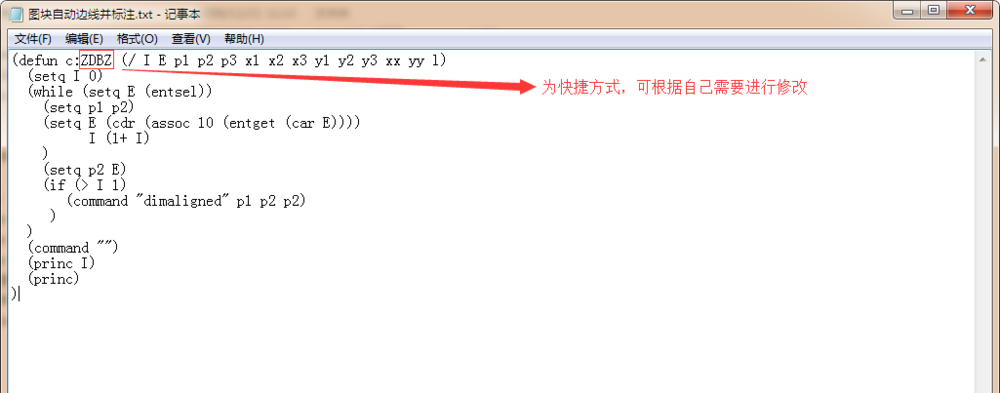

2、打开，将以下代码复制进去（其中第一句代码(defun c:ZDBZ (/ I E p1 p2 p3 x1 x2 x3 y1 y2 y3 xx yy l)里的ZDBZ为快捷方式，可根据需要自己修改）

(defun c:ZDBZ (/ I E p1 p2 p3 x1 x2 x3 y1 y2 y3 xx yy l)

  (setq I 0)

  (while (setq E (entsel))

    (setq p1 p2)

    (setq E (cdr (assoc 10 (entget (car E))))

          I (1+ I)

    )

    (setq p2 E)

    (if (> I 1)

       (command "dimaligned" p1 p2 p2)

     )

  )

  (command "")

  (princ I)

  (princ)

)

3、将.txt后缀名改为.lsp

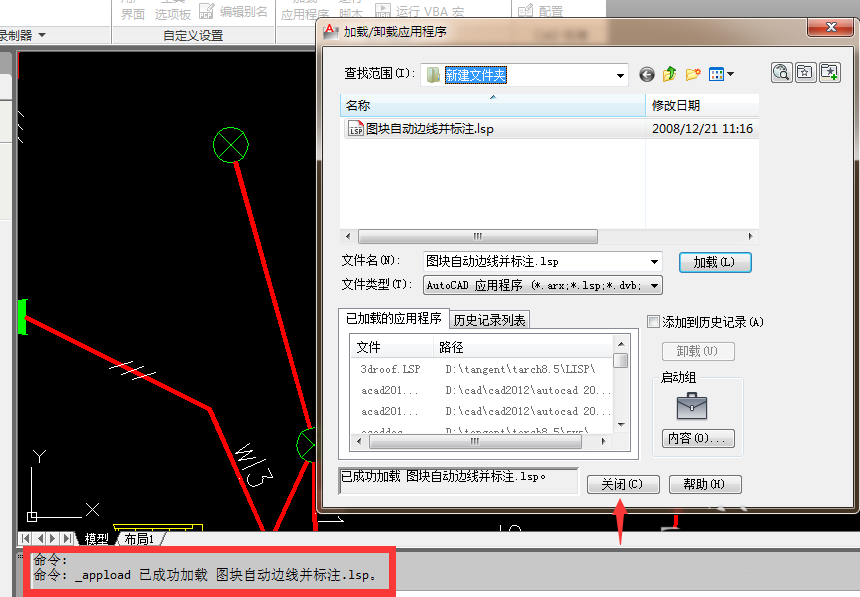

4、打开CAD，09版以上可在管理——加载应用程序里加载程序，08版及以下可在工具——加载应用程序里加载程序

5、选择刚才编好的程序文件

6、点击加载，命令行会提示加载成功

7、准备工作已做完，可在命令行里输入快捷方式：ZDBZ（或你修改后的），根据命令行提示进行标注

8、按顺序选择对象，即可完成
