HCIP-VLAN实验

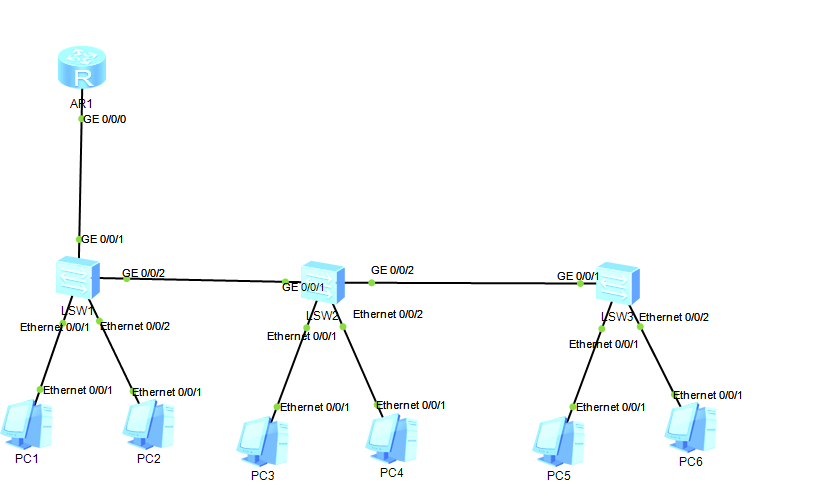

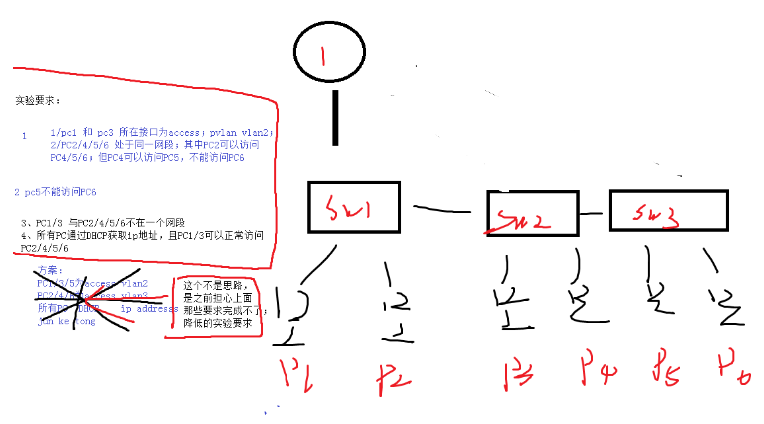

题目：

操作：

第一步.交换机SW1-SW3之间的配置以及其信息：

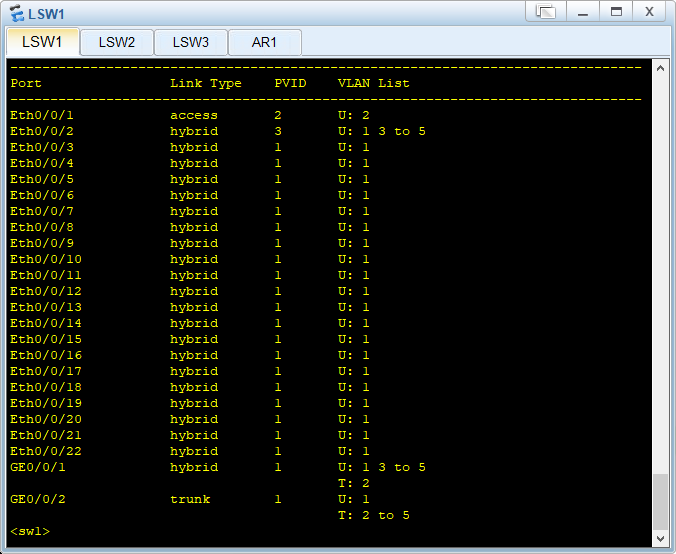

SW1:

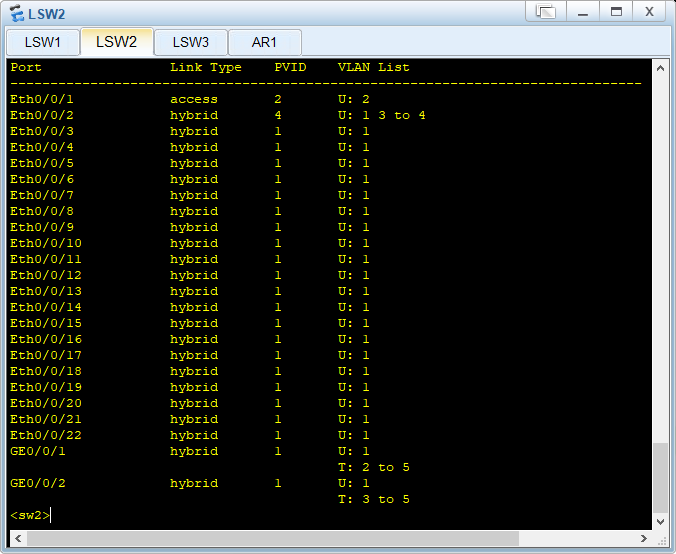

SW2:

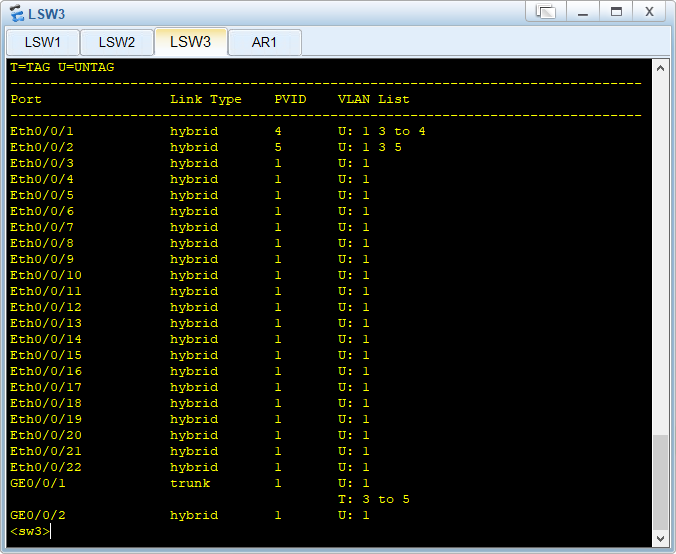

SW3:

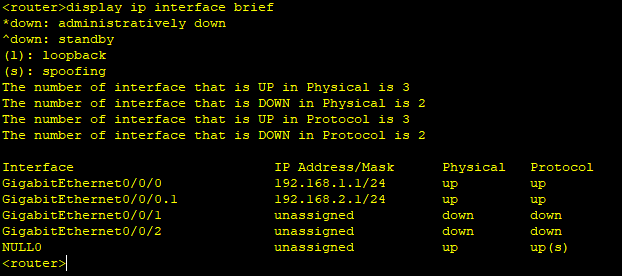

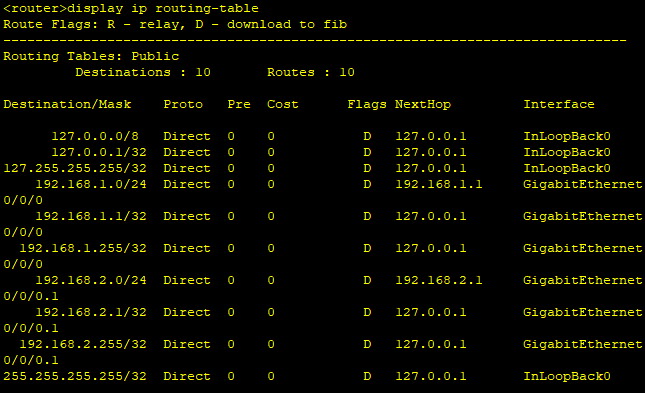

第二步.路由器的配置及其情况（router）：

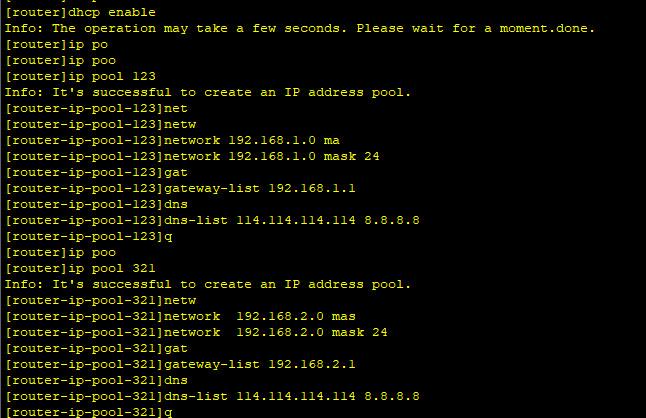

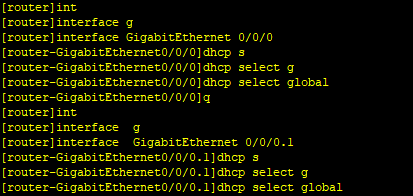

第三步.进行DHCP的配置与开启：


**第四步.**DHCP配置完成检查PC1-6的DHCP是否正常开启：

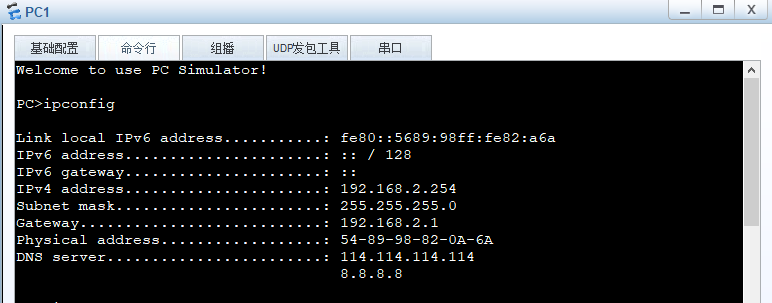

PC1:

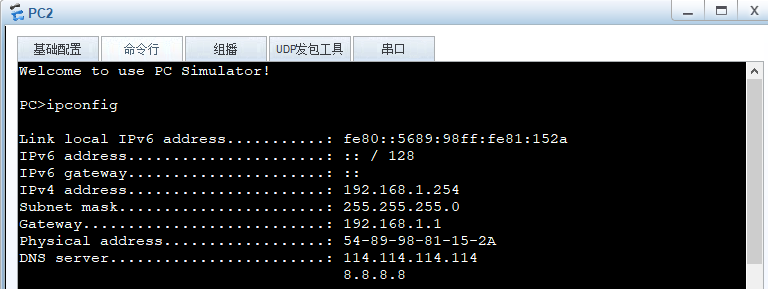

PC2:

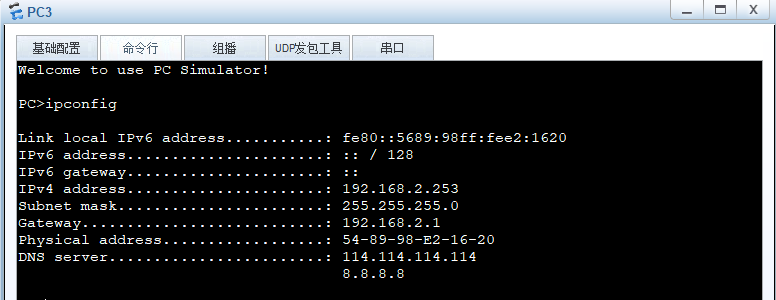

PC3:

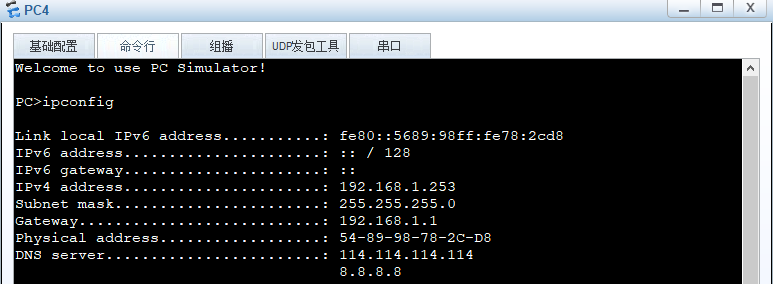

PC4:

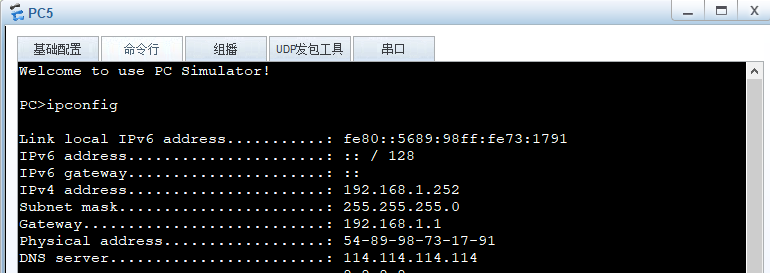

PC5:

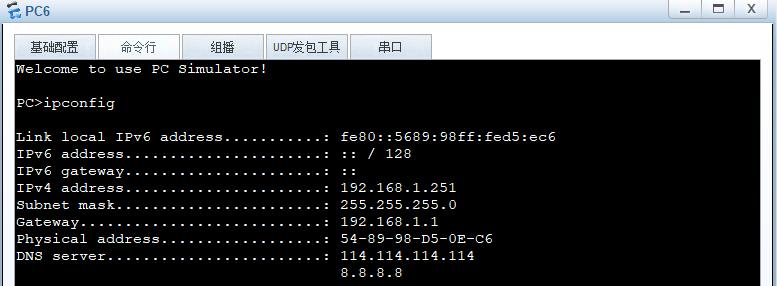

PC6:

最后一步.检查能否根据题目需求ping通各个PC：

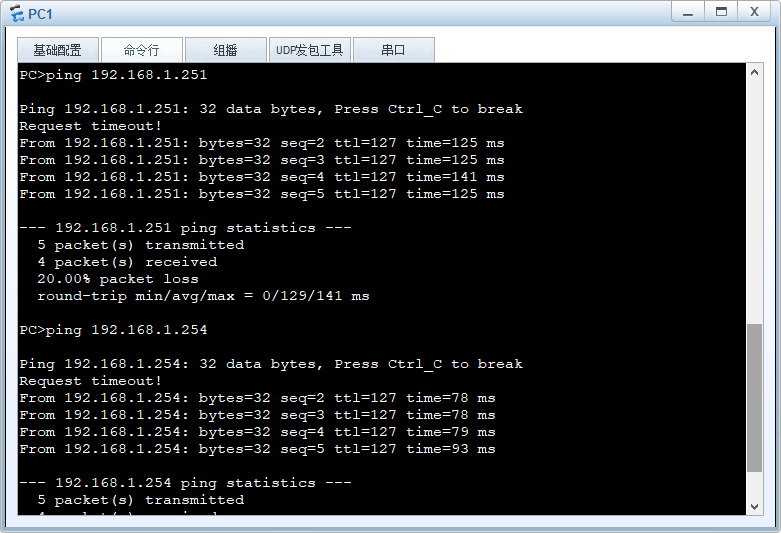

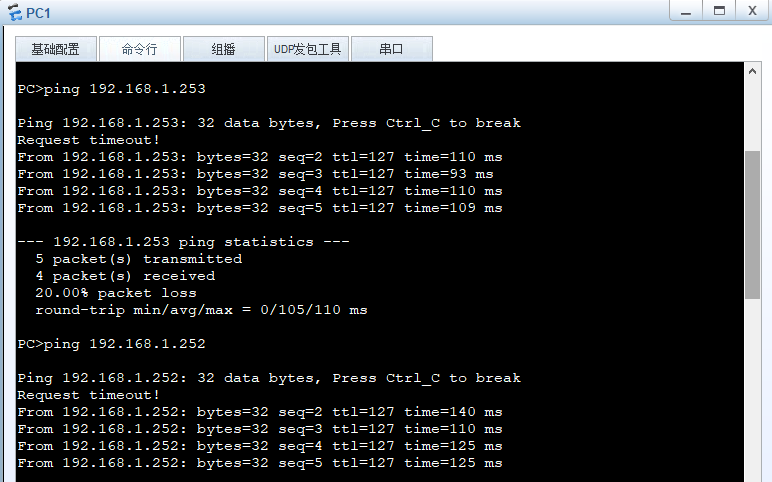

PC1:

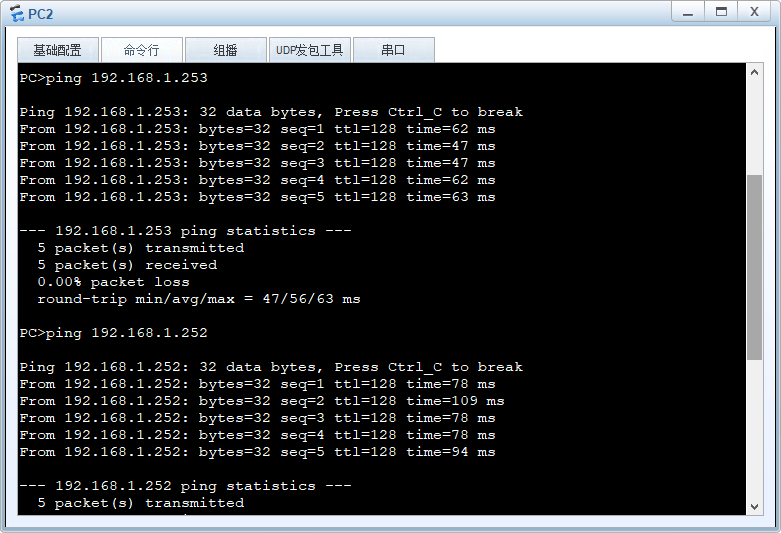

PC2:

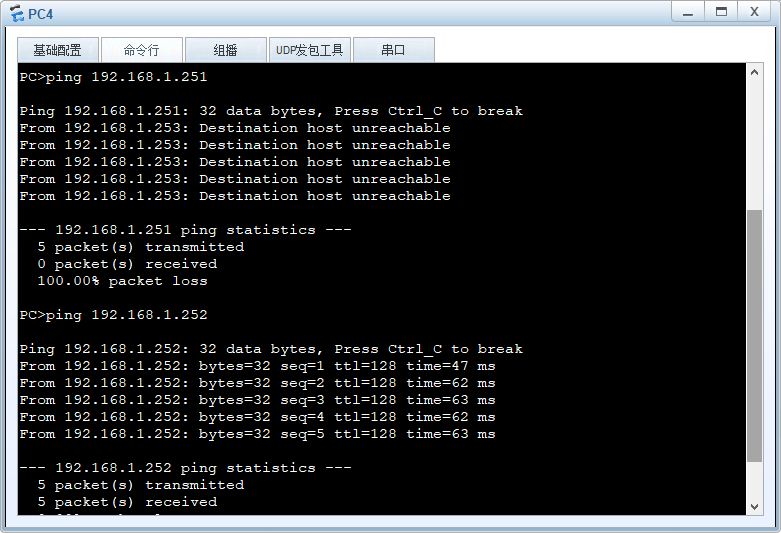

PC4:

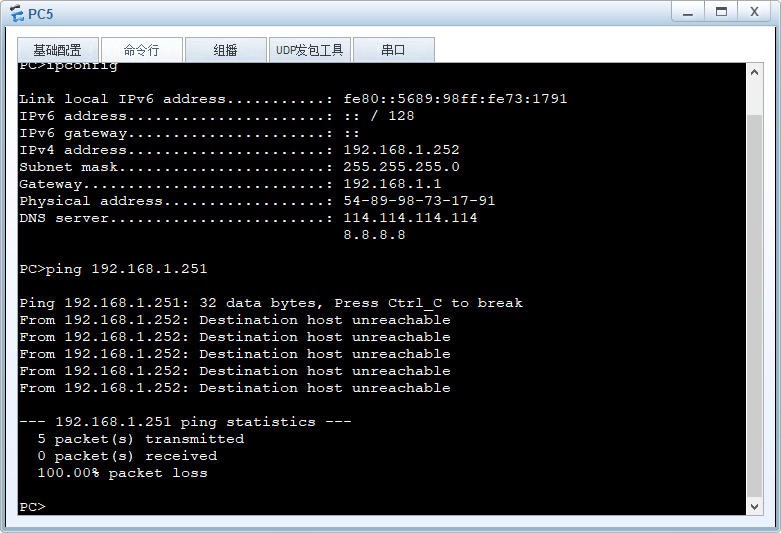

PC5:

实验结束

配置思路举例：
1、 交换机上创建vlan

2、 交换机上的各个接口划分到对应的vlan中

3、trunk干道—中继干道

4、VLAN间路由 — 路由器子接口（单臂路由）

**Access：**只能允许一个vlan进或出；修改该接口的默认vlan；及修改了允许列表和PVID；
[sw1-Ethernet0/0/1]port default vlan 2 在一个ACCESS接口配置该指令
导致该接口的允许列表仅允许vlan2的流量进或出；同时该接口的pvid修改为vlan2；
另外没有定义转出时是否携带封装的权限—access接口转出时只能是U；不携带
**注：**可以理解为cisco的access，就是将一个接口固定的工作在一个vlan中；

**Trunk ：**可以允许多个vlan进或出；也可以修改PVID；但不能修改字母，除PVID外的vlan，均字母为T；
[sw1-Ethernet0/0/9]port trunk allow-pass vlan 5 to 10 修改允许列表，默认仅允许vlan1；
[sw1-Ethernet0/0/9]port trunk pvid 2 修改PVID，默认为vlan 1；
注：可以理解为cisco的trunk，所有vlan通过时正常均携带vlan封装，pvid类似native vlan，不携带vlan封装；但注意，修改pvid时，接口默认允许还是仅允许vlan1，故需要同时去修改允许列表；

**Hybrid：**默认所有接口属于该类型
可以修改允许列表，可以修改PVID，可以修改字母；
[sw1]interface Eth0/0/21
[sw1-Ethernet0/0/21]port link-type hybrid

[sw1-Ethernet0/0/21]port hybrid tagged vlan 2 to 3
[sw1-Ethernet0/0/21]port hybrid untagged vlan 4 to 5
允许vlan2、3、4、5进或出；但2/3在出时携带vlan封装，4/5在出时不携带vlan封装；
[sw1-Ethernet0/0/21]port hybrid pvid vlan 2
