Linux中pinctrl子系统中配置电气属性

Linux中pinctrl子系统中配置电气属性学习笔记

以MX6UL_PAD_UART2_TX_DATA__GPIO1_IO20为例
此宏定义一般定义在.dtsi文件所包含的xxx-pinfunc.h中，本例定义在imx6ul-pinfunc.h中，含义是IOMUXC_SW_MUX_CTL_PAD_UART2_TX_DATA复用为GPIO1_IO20，

宏定义之后5个数字具体含义如下：

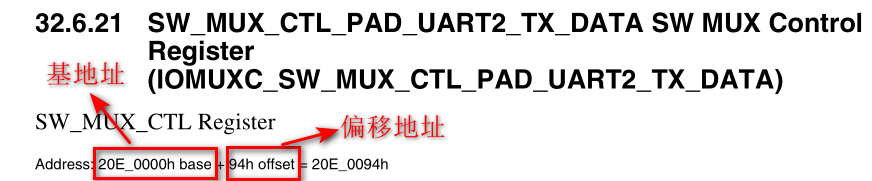

1.0x0094 :mux_reg是寄存器IOMUXC_SW_MUX__CTL_PAD_UART2_TX_DATA的偏移地址，寄存器最终地址=基地址+偏移地址，如下图芯片手册所述：

2.0x0320：conf_reg是寄存器IOMUXC_SW_PAD_CTL_PAD_UART2_TX_DATA的偏移地址，用于配置电气属性
3.0x0000：input_reg，有些外设有 input_reg 寄存器，有 input_reg 寄存器的外设需要配置 input_reg 寄存器，此处input_reg无需配置，故为0
4.0x05：mux_mode，是设置

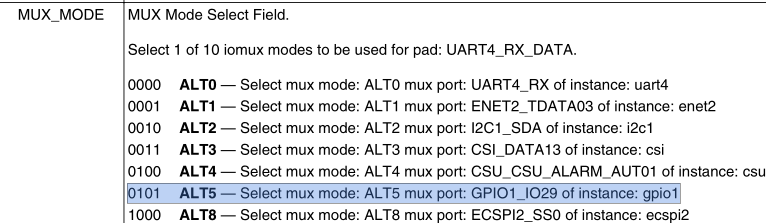

IOMUXC_SW_MUX__CTL_PAD_UART2_TX_DATA寄存器为 0x5，也即是设置该寄存器复用为GPIO1_IO20，芯片手册描述如下：

5.0x0：input_val 寄存器值，因为此处没有设置input_reg，所以为0

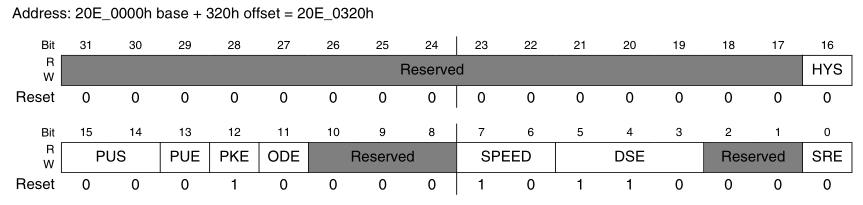

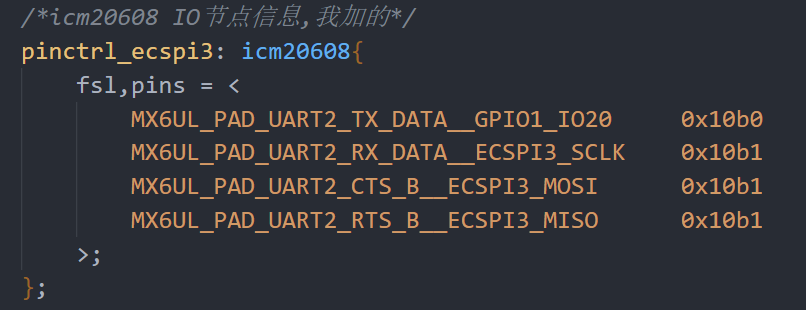

分析完MX6UL_PAD_UART2_TX_DATA__GPIO1_IO20构成，接着分析该宏定义之后的数字0x10b0：0x10b0是conf_reg配置寄存器所写入的具体数值，详看IOMUXC_SW_PAD_CTL_PAD_UART2_TX_DATA寄存器配置
