Android输入法架构学习总结

此文为本人学习输入法之后所做的一个总结报告。与大家分享。

安卓输入法框架（Input Method Framework）IMF

一．输入法框架简介

自Android平台1.5版本以后，Google开放了 Android平台输入法框架(InputMethod Framework, IMF) ， IMF是Android平台的特色设计。它的出现大大推动了不带实体键盘的设备的诞生。同时，Android平台输入法框架也给出了输入法的开发所需要的接口，为Android平台的输入法提供了可扩展性。

二．输入法框架组成

一个IMF结构中包含三个主要的部分：
●（输入法服务）input method manager(IMM)：管理各部分的交互，是一个客户端API，存在于各个应用程序的context中，用来沟通管理所有进程间交互的全局系统服务，可以通过Context.getSystemService()来获取一个InputMethodManager的实例。
●（输入法应用）input method(IME)：实现一个允许用户生成文本的独立交互模块。系统绑定一个当前的输入法。使其创建和生成，决定输入法何时隐藏或者显示它的UI。同一时间只能有一个IME运行。
●（客户端）client application：通过输入法管理器控制输入焦点和IME的状态。一次只能有一个客户端使用IME。

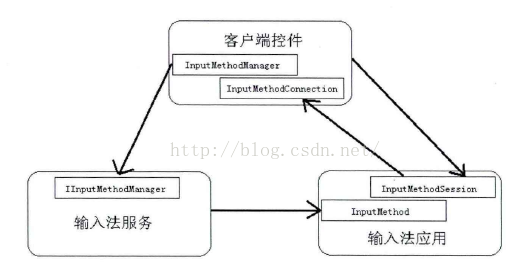

输入法整体框架如图1所示：

图1.输入法的总体框架

2.1 IMM的实现

InputMethodManagerService.java是整个系统当中，一切与输入法有关的地方的总控制中心。它通过管理下面三个模块来实现系统的输入法框架。

（1）WindowManagerService

负责显示输入法，接收用户事件。

（2）InputMethodService

输入法内部逻辑，键盘布局，选词等，最终把选出的字符通过 commitText提交出来。

（3）InputManager

由 UI 控件（View,TextView,EditText等）调用，用来操作输入法。比如，打开，关闭，切换输入法等。

2.2 输入法应用组成

在IMF中，最主要的是输入法应用，他继承于Abstract InputMethodService。InputMethodService主要由以下几个组件构成,其中包括完成输入法的相关UI和文字的输出。

（1）软键盘视图(SoftInput View)

这是软键盘的输入区域,主要完成在触摸屏下和用户的交互输入。onCreateInputView()被调用来进行软键盘视图的实例化;onEvaluateInputViewShown()决定是否显7K软键盘视图;当状态改变的时候,调用updateInputViewShownO来重新决策是否显示软键盘视图。

（2）候选字视图(CandidatesView)

Candidates View也是输入法中一个相当重要的组件。当用户输入字符的时候,显不相关的列表。停止输入的时候,就会自动消失。onCreateCandidatesView()来实例化自己的输入法。和软键盘视图不同的是,候选字视图对整个UI布局不会产生影响。setCandidatesViewShown(boolean)用来设置是否显示候选字视图。

（3）输出字符

字符的输出是InputMethodService最核心的功能，输入法通过InputConnection从IMF来获得字符输出。并且通过不同的编辑器(editor)类型来获取相应的支持。通过 onFinishlnputO和onStartInput(EditorInfo, boolean)方法来进行输入目标的切换。

另外，

onlnitializelnterfaceO用于InputMethodService在执行的过程中配置的改变;

onBindlnputO切换一个新的输入通道;

onStartInput(EditorInfo, boolean)处理一个新的输入。

三．输入法消息流转机制

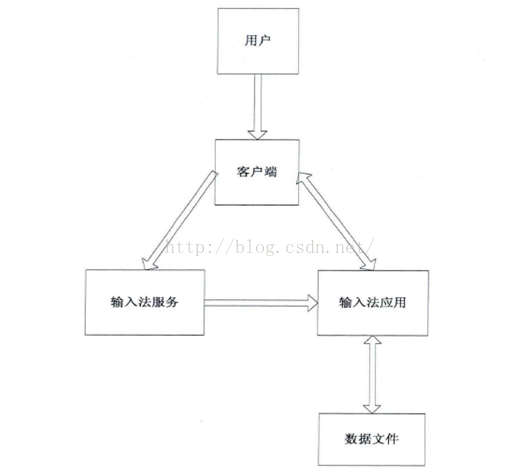

输入法框架包括客户端、输入法服务和输入法应用三部分组成，如图2所示。输入法框架中消息的流转机制为：当客户端获得焦点，启动输入法，创建一个连接类型对象，以实现输入法框架各个层次间信息的传输。该连接类型实现了InputConnection接口。

图2.输入法消息流转

四．输入法生命周期

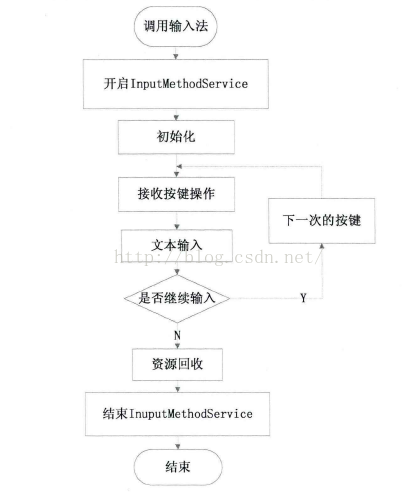

输入法是用户、应用程序之间的交互的渠道，所有的输入法应用都需要继承特定的Android平台提供的服务。Android平台的输入法框架为输入法应用定义了一个基类InputMethodService，InputMethodService提供了一个输入法的标准实现流程，定义了输入法生命周期内的重要函数，以方便开发人员对Android输入法进行扩展。图3即为Android输入法生命周期。

                    图3.Android输入法生命周期

具体的实现步骤为：

1.当用户点击客户端输入控件(如editor)，客户端控件获得焦点，InputMethodService启动，调用其onCreate()函数。该函数在输入法第一次启动的时候被调用，用来做初始化的设置；

2. 调用onCreatelnputViewO函数，在该函数中创建键盘视图(KeyboardView)并返

回；

3. 调用onCreateCandidatesView()函数，在该函数中创建候选字视图(Candidates

View)实现并返回；

4. 调用onStartlnput()函数，始接收并处理输入内容；

5. 输入结束后调用onFinishlnputO函数来结束当前的输入；

6. 如果移动到下一个输入框，则重复调用onStartlnputView和onFinishlnput函数；

7. 在输入法关闭的时候调用onDestroy()函数。

五．输入法主要的类和函数

在Android输入法开发过程中,下面三个类的实现比较重要:

InputMethodService类：提供了很多的输入法的基础实现，管理状态的条款、输入法的可见度、与当前可见的Activity沟通;

CandidateView类：提供候选字选择视图,直接继承于View。负责显示软键盘上面的那个候选区域。

LatinKeyboard类：软键盘类,直接继承与Keyboard类。负责解析并保存键盘布局，并提供选词算法，供程序运行当中使用。其中键盘布局是以XML文件存放在资源当中的。

Android的输入法服务，通过一些接口函数与系统进行交互，在这些接口中，主要接口是InputMethodService。它提供了一个输入法的标准实现，开发输入法时可以参照和自定义该实现，表1显示了InputMethodService接口提供的函数。

                                 表1.InputMethodService接口提供的函数

六．输入法服务流程

6.1客户端应用注册到输入法系统服务

6.1.1创建LocationManger

1）客户端应用创建时，调用ViewRoot(…)；

2）调用ViewRoot .getWindowSession(…)；

3）通过调用InputMethodManager.getInstance()创建LocationManager对象，一个客户端应用只会创建一个LocationManager对象；

4）LocationManager对象创建时，会创建一个IInputMethodClient对象，同时创建一个IInputContext对象；

6.1.2注册到输入法系统服务

1）调用WindowMangerService. openSession(…)；

2）调用WindowMangerService. Session(…)；

3）调用InputMethodMangerService.addClient(IInputMethodClientclient, IInputContext inputContext, int uid, int pid)，将InputMethodManager中创建的IInputMethodClient对象以及InputMethodManager中创建的IInputContext对象传入进去，其中uid为客户端应用用户ID，pid为客户端应用进程ID；

4）加入到InputMethodManagerService维护的一个列表HashMap<IBinder, ClientState>中，其中IBinder对应IInputMethodClient，一个InputMethodManager只有一个IInputMethodCliend。

6.2客户端应用调用输入法

1）TextView.setText();

2）调用InputMethodManager.restartInput();

3）调用InputMethodManager. startInputInner();

4）  调用InputMethodManagerService. startInput(IInputMethodClient,IInputContext…);

6.3输入法系统服务调用输入法

输入法系统服务调用输入法包括输入法系统服务启动输入法，输入法创建，输入法系统服务建立与输入法的会话，输入法系统服务启动输入法以及输入法服务显示输入法。

七．Android手机输入法设计的主要内容

一款手机输入法能否得到用户的认可，主要取决于输入法的易用性和高效性以及界面的美观度。因此，IME程序的设计主要是用户交互接口的设计和编码转换引擎的设计。

首先，对于软键盘输入法来说，软键盘的布局设计在很大程度上影响着用户的使用，同时，由于手机设备的屏幕大小限制，如何处理输入法中软键盘和候选框、组合框、状态窗口的相对位置和大小也是输入法界面设计的重要部分。

其次，由于智能终端设备的处理器和内存的限制，如何设计一个系统内存占用小，CPU使用率低的编码转换引擎和词库存储方案也是手机输入法设计的重要组成部分。

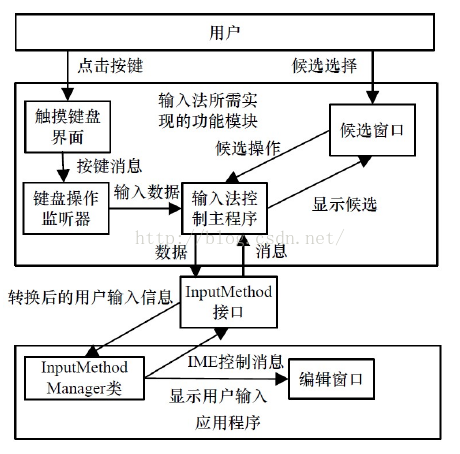

具体来说，IMF框架以及要编写 Android 输入法需要实现的模块如图4所示。

图 4.Android 输入法模块
