七大设计原则

单一职责原则

1. 一个类应该只负责一项职责。当A类负责两个不同职责：职责1、职责2。当职责1需求改变时，可能造成职责2执行错误，此时应该将A类颗粒度分为A1类、A2类。

接口隔离原则

1. 客户端不应该依赖它不需要的接口。B继承A。但是B只用到A用A1方法，没用到A2方法。需要将接口A进行拆分接口A1、接口A2。B继承A1。

依赖倒转原则

1. 高层模块不应依赖底层模块，二则都应该依赖抽象，抽象是指接口或抽象类
2. 面向接口或抽象编程，指定规范，具体细节由实现类完成

里氏替换原则

1. 子类中尽量不要重写父类
2. 适当情况下可以通过聚合、组合、依赖来解决问题

开闭原则

1. 编程中最基础最重要的原则
2. 抽象构建框架，实现扩展细节
3. 软件需要变化时，尽量通过扩展软件实体的行为来实现变化，而不是修改已有代码
4. 使用设计模式的目的，就是遵循开闭原则

最少知道原则（迪米特法则）

1. 一个类对自己依赖的类知道的越少越好，尽量将逻辑分装在内的内部。对外除提供public方法，不泄露任何信息。
2. 只与直接朋友通信。成员变量、方法参数、方法返回值的中类是直接朋友。局部变量中的类不是直接朋友。就是说陌生类最要不要以局部变量的形式出现在类内部。

合成复用原则

1. 尽量使用合成、聚合方式，而不是使用继承。

UML类图

泛化(Generalization)

继承使用空心三角形+实线表示。鸟类继承抽象类动物。

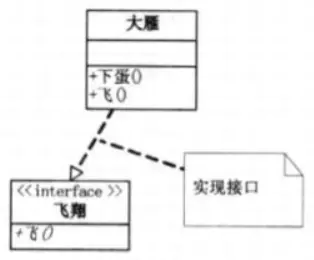

实现(Realization)

使用空心三角形+虚线表示。大雁需要飞行，就要实现飞()接口

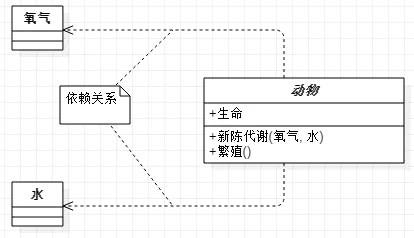

依赖(Dependency)

依赖关系用虚线箭头表示。即A类有方法的参数是B类。

关联（Association）

A类关联了B类。（聚合组合是特殊的关联）
关联关系用实线箭头表示。

聚合（Aggregation）

表示一种弱的‘拥有’关系，即has-a的关系。即A类有个成员变量B，这个B是通过set方法设置进来的。
聚合关系用空心的菱形+实线箭头表示。

组合（Composite）

组合是一种强的‘拥有’关系，是一种contains-a的关系，即A类有个成员变量B，当A实例化时，B即实例化。比如构造里面包含B参数。或者成员变量直接new。
组合关系用实心的菱形+实线箭头表示。
